Двигатель Volkswagen CBZB

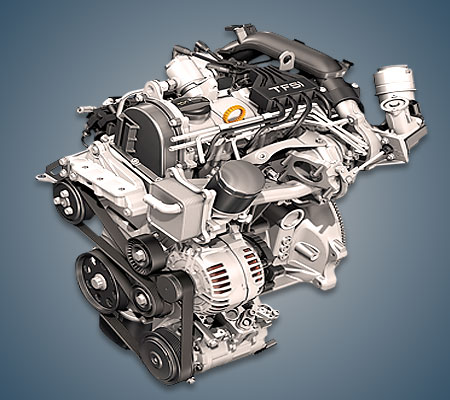

Двигатель Volkswagen CBZB объемом 1,2 литра представляет собой компактный бензиновый силовой агрегат семейства EA111 с турбонаддувом, который массово применялся на автомобилях концерна VAG в период с 2009 по 2015 год. Мотор спроектирован для замены атмосферных агрегатов малого объема, обеспечивая высокую тяговитость за счет турбокомпрессора при скромном потреблении топлива. Данная силовая установка сочетает в себе современные технологии прямого впрыска и турбонаддува в рамках бюджетного сегмента малолитражных двигателей.

Обзор

Двигатель CBZB стал одной из ключевых разработок Volkswagen в эпоху перехода на турбированные малообъемные моторы (даунсайзинг). Его основной задачей было обеспечение динамических характеристик, сопоставимых с атмосферными двигателями 1.6 литра, при существенном снижении выбросов CO2 и расхода бензина. Инженеры поставили цель создать легкий и эффективный мотор для компактных и среднеразмерных моделей групп Audi, Skoda, Seat и VW.

История создания этого двигателя тесно связана с развитием семейства EA111. В отличие от более мощных версий с двойным наддувом (компрессор и турбина), CBZB получил упрощенную схему с одним турбокомпрессором, что упростило конструкцию, но наложило определенные требования к эксплуатации. В линейку EA111-TSI, помимо рассматриваемого CBZB, входят агрегаты с различными индексами: CBZA, BMY, BWK, CAVA, CAVD, CAXA, CDGA, CTHA. Версия CBZC является дефорсированным вариантом CBZB, выдающим 90 л.с.

Особенности конструкции

Блок цилиндров и ГБЦ

В основе двигателя лежит чугунный блок цилиндров, что обеспечивает достаточный запас прочности для компактного агрегата. Головка блока цилиндров (ГБЦ) выполнена из алюминиевого сплава и имеет 8 клапанов (по 2 на цилиндр), что для турбированного мотора является достаточно консервативным решением, благоприятно влияющим на крутящий момент в зоне низких оборотов. Использование одного распределительного вала (SOHC) позволило снизить массу ГБЦ и упростить привод ГРМ.

Система ГРМ и фазы

Привод газораспределительного механизма осуществляется посредством цепи. Важной особенностью конструкции является отсутствие фазорегуляторов на валах, что делает систему ГРМ механически проще, но исключает возможность более гибкой настройки фаз газораспределения под разные режимы нагрузки.

Впрыск и наддув

Двигатель оснащен системой непосредственного впрыска топлива, что позволяет оптимизировать процесс горения смеси. За наддув отвечает турбокомпрессор IHI 1634, работающий в паре с электронным актуатором управления вестгейтом (перепускным клапаном). Управление наддувом осуществляется блоком ЭБУ, который регулирует давление для обеспечения линейного отклика на педаль газа.

Технические характеристики

Модификации

• CBZB (105 л.с.) — базовая версия с турбокомпрессором, устанавливалась на большинство моделей среднего класса.
• CBZA (86 л.с.) — упрощенная версия с уменьшенным давлением наддува.
• CBZC (90 л.с.) — вариация с ограничением мощности для некоторых рынков.

Применяемость

• Audi A3 2 (8P): 2009 – 2013
• Seat Altea 1 (5P): 2010 – 2015
• Seat Ibiza 4 (6J): 2010 – 2015
• Seat Leon 2 (1P): 2010 – 2012
• Seat Toledo 4 (KG): 2012 – 2015
• Skoda Fabia 2 (5J): 2010 – 2014
• Skoda Rapid 1 (NH): 2012 – 2015
• Skoda Roomster 1 (5J): 2010 – 2015
• Skoda Yeti 1 (5L): 2009 – 2015
• Volkswagen Beetle 2 (5C): 2011 – 2014
• Volkswagen Caddy 3 (2K): 2010 – 2015
• Volkswagen Golf 6 (5K): 2009 – 2013
• Volkswagen Golf Plus 1 (5M): 2009 – 2014
• Volkswagen Jetta 6 (1B): 2010 – 2014
• Volkswagen Polo 5 (6R): 2009 – 2014
• Volkswagen Touran 1 (1T): 2010 – 2015

Типичные проблемы и неисправности

• Цепь ГРМ: В ранних версиях (2009-2011 гг.) цепь имела критически низкий ресурс и склонность к растяжению. При растяжении возможен перескок, что приводит к встрече клапанов с поршнями. Обновленные ревизии цепи служат около 100 000 км, однако требуют регулярного контроля состояния натяжителя.
• Турбокомпрессор: Механизм изменения геометрии и электропривод актуатора вестгейта часто выходят из строя из-за закоксовывания или коррозии штока. Проявляется потерей тяги и ошибками по давлению наддува.
• Вибрации на ХХ: Периодические вибрации двигателя на холостых оборотах зачастую связаны с особенностями работы системы прямого впрыска, состоянием свечей зажигания или наконечников катушек.
• Система охлаждения: Отмечается крайне медленный прогрев двигателя зимой, что является особенностью высокого КПД мотора и его малого рабочего объема.

Регламент обслуживания

Для поддержания двигателя в рабочем состоянии рекомендуется сокращать межсервисный интервал замены масла до 7 500 – 10 000 км, учитывая высокую термическую нагрузку на турбированный агрегат с прямым впрыском.

Объем масла и допуски

• Заправочный объем: 3.8 литра.
• Рекомендуемая вязкость: 5W-30 (для умеренного климата).
• Допуски: VW 502 00, VW 504 00 (рекомендуется использовать масла с допуском 504 00 при качественном топливе).

Ресурс двигателя

Заявленный производителем ресурс двигателя составляет около 240 000 км. При соблюдении жесткого графика обслуживания, использовании качественного топлива (не ниже АИ-95, предпочтительно АИ-98) и своевременной замене компонентов привода ГРМ, двигатель способен пройти заявленный километраж без капитального ремонта блока цилиндров.

Практика эксплуатации

Владельцы и механики отмечают ряд специфических особенностей при повседневной эксплуатации:

• Динамика: Мотор обеспечивает отличную эластичность в городских режимах благодаря раннему выходу на пик крутящего момента, что делает вождение комфортным при малых нагрузках.
• Расход топлива: При спокойном стиле езды двигатель демонстрирует выдающуюся экономичность, однако при активной работе турбины на высоких оборотах расход возрастает пропорционально нагрузке.
• Холодный пуск: Из-за конструктивных особенностей системы впрыска в зимний период прогрев салона занимает продолжительное время, что часто решается установкой штатного или стороннего догревателя (Webasto).
• Сервисное обслуживание: Механики рекомендуют проверять натяжение цепи ГРМ каждые 50 000 км и не затягивать с заменой свечей зажигания, так как неисправность системы зажигания быстро выводит из строя катушки и каталитический нейтрализатор.

Источники информации

• Официальные сервис-мануалы Volkswagen AG (SSP 443: Двигатели 1.2 л TSI).
• Каталоги запасных частей ETKA.
• Руководства по ремонту и эксплуатации автомобилей платформы PQ35/PQ25.
