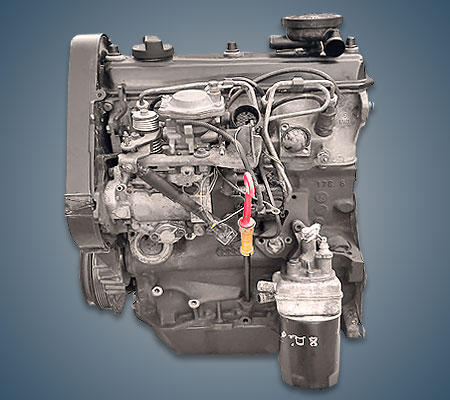

Двигатель Volkswagen AAZ

Двигатель Volkswagen 1.9 TD с индексом AAZ представляет собой один из самых массовых и конструктивно простых дизельных агрегатов немецкого концерна, выпускавшийся в период с 1991 по 1998 год. Этот мотор стал логичным развитием линейки 1.6 TD, предложив владельцам увеличенный рабочий объем и повышенную надежность при сохранении классической архитектуры предкамерного впрыска. Благодаря своей высокой ремонтопригодности и предсказуемому характеру работы, данный двигатель до сих пор остается востребованным на вторичном рынке для восстановления старых поколений автомобилей группы VAG.

Обзор двигателя

Мотор AAZ является ключевым представителем семейства EA086, к которому также относятся атмосферные и наддувные версии двигателей: JK, JP, JX, SB, 1X, 1Y и ABL. Разработка этого двигателя преследовала цель повысить крутящий момент для тяжелых кузовов Passat и универсалов Golf, при этом сохранив топливную экономичность, характерную для дизелей 90-х годов. В отличие от последующих моторов с насос-форсунками (TDI), AAZ использует механический топливный насос высокого давления, что делает его крайне нетребовательным к качеству дизельного топлива и позволяет осуществлять ремонт «в полевых условиях».

Особенности конструкции

Блок цилиндров и ГБЦ

Основой двигателя является чугунный блок цилиндров, обладающий большим запасом прочности и ресурсом, позволяющим выполнять несколько капитальных ремонтов (расточек). Головка блока цилиндров (ГБЦ) выполнена из алюминиевого сплава и имеет по два клапана на цилиндр. Важной конструктивной особенностью является наличие предкамер сгорания, которые способствуют более мягкой работе двигателя, снижая жесткость сгорания дизельного топлива, однако делают ГБЦ чувствительной к перегревам.

ГРМ и привод

Газораспределительный механизм приводится в действие зубчатым ремнем. Одной из критических точек в конструкции AAZ является узел крепления шкива коленчатого вала. При ослаблении центрального болта крепления шкива происходит разбивание посадочного места (шпоночного паза) на носке коленвала, что может привести к нарушению фаз газораспределения и, как следствие, встрече поршней с клапанами.

Система питания и наддув

Система питания основана на механическом ТНВД, который управляется тросиком газа. Коррекция подачи топлива по наддуву осуществляется посредством мембранного корректора (LDA). Турбокомпрессор (чаще всего фирмы KKK или Garrett) работает с низким давлением наддува, обеспечивая подхват уже с низких оборотов, что существенно повышает комфорт эксплуатации в городском цикле.

Технические характеристики

Модификации

Двигатель AAZ является базовой версией 1.9 TD в линейке VW. Существенных изменений в конструкцию на протяжении всего цикла производства не вносилось. Основные различия между версиями, встречающимися на рынке, обусловлены комплектацией навесного оборудования: наличием или отсутствием кондиционера, разными типами кронштейнов генератора, а также модификациями ТНВД под различные экологические нормы (установка EGR и катализатора на более поздних выпусках).

Применяемость

Двигатель широко использовался на бюджетных и среднеразмерных автомобилях концерна VAG:

• Audi 80 B4 (8C) 1991 – 1995 гг.
• Seat Cordoba 1 (6K) 1993 – 1997 гг.
• Seat Ibiza 2 (6K) 1993 – 1996 гг.
• Seat Toledo 1 (1L) 1991 – 1997 гг.
• Volkswagen Golf 3 (1H) 1991 – 1997 гг.
• Volkswagen Passat B3 (31) 1991 – 1993 гг.
• Volkswagen Passat B4 (3A) 1993 – 1997 гг.
• Volkswagen Vento 1 (1H) 1992 – 1998 гг.
• Volkswagen Caddy 2 (9K) 1995 – 1998 гг.

Типичные проблемы и неисправности

• Перегрев и ГБЦ: Головка блока цилиндров крайне чувствительна к температуре. При перегреве образуются микротрещины между клапанными седлами. Это приводит к прорыву газов в систему охлаждения.
• Течи ТНВД: Со временем резиновые уплотнения (сальники, прокладки) топливного насоса теряют эластичность, что приводит к подсосу воздуха или утечкам солярки.
• Обрыв ремня ГРМ: Несоблюдение интервала в 60 000 км почти всегда заканчивается загибом клапанов и разрушением направляющих.
• Износ турбины: После 250 000 км пробега наблюдается повышенный расход масла через уплотнения вала турбокомпрессора.
• Проблема «шпонки» коленвала: Расшатывание болта шкива коленчатого вала требует незамедлительного вмешательства; в запущенных случаях необходима замена коленвала.

Регламент обслуживания

Базовое обслуживание двигателя требует замены масла и фильтров каждые 7 500 – 10 000 км. Ремень ГРМ с роликами — строго каждые 60 000 км, невзирая на состояние, так как разрыв фатален для мотора.

Объем масла и допуски

• Заправочный объем: 4.3 литра.
• Рекомендуемая вязкость: 5W-40 или 10W-40 (в зависимости от климата).
• Допуск VW: 505.00.
• Тип фильтра: полнопоточный, рекомендуется замена при каждой смене масла.

Ресурс двигателя

Средний ресурс агрегата до капитального ремонта составляет около 450 000 км. При грамотном подходе и своевременной замене расходных материалов блок цилиндров способен «проходить» до 600 000 км и более. Главными факторами, ограничивающими срок службы, являются качество охлаждающей жидкости, чистота воздушного фильтра и режим работы турбины.

Практика эксплуатации

Владельцы и механики отмечают несколько ключевых аспектов владения машинами с двигателем AAZ:

• Простота ремонта: Механическая система управления позволяет устранить большинство неисправностей в обычном гараже без использования диагностического сканера.
• Тяговитость: Мотор хорошо тянет «снизу», что удобно при езде с полной загрузкой, однако высокие обороты для него утомительны.
• Зимний пуск: Запуск в сильные морозы напрямую зависит от исправности свечей накала и компрессии. При изношенной ЦПГ запуск затруднен, требуется «здоровая» АКБ.
• Вибрации: Как и любой дизель тех лет, мотор имеет выраженную вибрацию на холостом ходу, что требует исправных опор двигателя.

Источники информации

• Официальное руководство по ремонту и техническому обслуживанию VW Passat B3/B4 (Service Manual).
• Каталог запасных частей ETKA (OEM-parts catalogue).
• Техническая документация концерна VAG по двигателям серии EA086.
