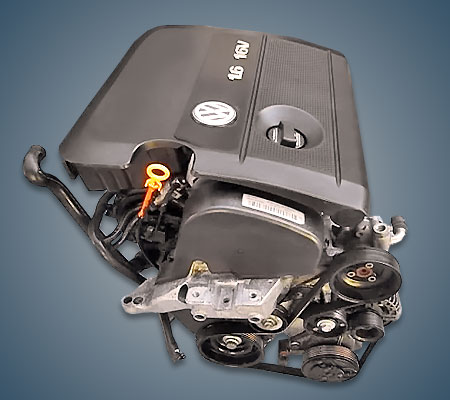

Двигатель Volkswagen AZD

Бензиновый атмосферный двигатель Volkswagen AZD рабочим объемом 1,6 литра представляет собой один из ключевых силовых агрегатов группы VAG, выпускавшийся в период с 2000 по 2006 год. Этот мотор стал логическим развитием серии EA111 и спроектирован для установки на компактные модели концерна, базирующиеся на платформе A4 (PQ34). Конструктивно двигатель ориентирован на сочетание умеренной динамики с требованиями экологических стандартов Евро-4, что накладывает определенные обязательства на владельца по качеству обслуживания и выбору расходных материалов.

Обзор

Мотор AZD является логическим продолжением версии AUS в рамках семейства EA111. Основная задача инженеров при проектировании данной модификации заключалась в адаптации силового агрегата под более жесткие экологические нормы того периода. От предшественника мотор отличается переработанным электронным блоком управления (ЭБУ) и модернизированной системой зажигания, где вместо распределителя применены индивидуальные катушки для каждой свечи, что повысило стабильность искрообразования.

В семейство EA111 объемом 1,6 литра, к которому относится AZD, также входят следующие модификации: ABU, AEE, AUS, BCB, BTS, CFNA, CFNB. Эти двигатели имеют общую архитектурную базу, но различаются системами управления, навесным оборудованием и экологическим классом.

Особенности конструкции

Архитектура двигателя AZD — рядная «четверка» с поперечным расположением. Блок цилиндров выполнен из чугуна, что обеспечивает достаточный запас прочности для гражданской эксплуатации. Головка блока цилиндров (ГБЦ) — алюминиевая, 16-клапанная, с двумя распределительными валами (DOHC).

Система газораспределения

Привод ГРМ реализован посредством двух ремней. Первый ремень соединяет коленчатый вал с одним из распределительных валов, а второй обеспечивает синхронизацию вращения второго распредвала. Использование гидрокомпенсаторов зазоров клапанов избавляет владельца от необходимости проведения ручной регулировки, однако требует использования качественного моторного масла для корректной работы масляных каналов.

Система впрыска и зажигания

Топливоподача осуществляется через распределенный впрыск топлива с электронным управлением. Дроссельная заслонка имеет электрический привод (Drive-by-Wire), что позволяет ЭБУ более точно регулировать состав топливовоздушной смеси. Фазорегуляторы в данной конструкции отсутствуют, что упрощает ремонт и снижает стоимость обслуживания ГРМ по сравнению с более современными турбированными агрегатами концерна.

Технические характеристики

Модификации

Двигатель AZD является практически идентичным мотору BCB. Основное отличие заключается в экологических настройках и программном обеспечении блока управления. Модификация AZD соответствует стандарту Евро-4, в то время как более ранние версии (AUS) были рассчитаны на Евро-3. Взаимозаменяемость запчастей между AZD и BCB составляет практически 100% по «железу».

Применяемость

Силовой агрегат широко применялся на среднеразмерных и компактных автомобилях VAG:

• Seat Leon 1 (1M): 2000–2006 гг.
• Seat Toledo 2 (1M): 2000–2004 гг.
• Volkswagen Bora 1 (1J): 2000–2005 гг.
• Volkswagen Golf 4 (1J): 2000–2003 гг.

Типичные проблемы и неисправности

• Нестабильные обороты холостого хода: Частая проблема, вызванная загрязнением узла дроссельной заслонки. Требуется периодическая чистка и последующая адаптация через диагностическое ПО.
• Негерметичность системы охлаждения: Низкий ресурс пластиковых соединений, термостата и патрубков. Рекомендуется следить за состоянием корпуса термостата, который со временем деформируется от перепадов температур.
• Обрыв ремня ГРМ: Критически важная процедура. При разрыве ремней происходит неизбежная встреча клапанов с поршнями, что ведет к дорогостоящему ремонту ГБЦ. Регламент замены должен соблюдаться неукоснительно.
• Повышенный расход масла: При пробегах свыше 200 000 км наблюдается залегание маслосъемных колец или износ маслосъемных колпачков, что приводит к «масложору».

Регламент обслуживания

Для обеспечения стабильной работы двигателя AZD необходимо придерживаться интервала замены масла каждые 8–10 тысяч километров, так как при больших пробегах мотор чувствителен к качеству присадок в масле.

Объем масла и допуски

• Заправочный объем: 4.5 литра.
• Рекомендуемая вязкость: 5W-30, 5W-40.
• Допуски VW: 502.00 / 505.00.

Ресурс двигателя

Заявленный производителем расчетный ресурс составляет около 320 000 километров. При своевременном обслуживании (замена ремней ГРМ каждые 60-80 тысяч км, использование качественного масла) двигатель способен преодолеть порог в 350 000 км без капитального ремонта блока цилиндров.

Практика эксплуатации

Владельцы и механики отмечают мотор AZD как достаточно сбалансированный для своего времени, но требующий внимания к мелочам. Основные впечатления:

• Динамика: Двигатель достаточно бодро тянет автомобиль массой 1.2–1.3 тонны, обеспечивая комфортный темп движения в городском цикле.
• Удобство обслуживания: Компоновка подкапотного пространства на платформе Golf 4 позволяет без затруднений добраться до свечей зажигания и катушек, однако доступ к ремням ГРМ осложнен теснотой.
• Чувствительность к электрике: ЭБУ и катушки зажигания требуют чистоты контактов; окисление разъемов — распространенная причина «плавающих» ошибок по пропускам зажигания.
• Зимняя эксплуатация: При сильных морозах необходимо следить за состоянием системы вентиляции картерных газов, чтобы не допустить выдавливания сальников из-за замерзания конденсата.

Источники информации

• Официальное руководство по ремонту и обслуживанию Volkswagen Golf 4 / Bora (Service Manual).
• Каталог оригинальных запчастей (ETKA) концерна Volkswagen AG.
• Техническая документация серии двигателей EA111 (SSP — Self Study Program).
