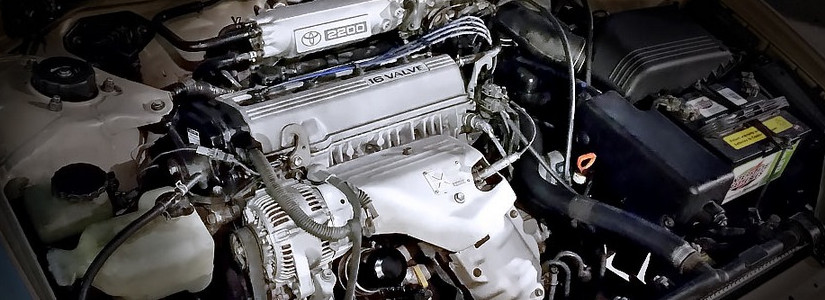

Двигатель Toyota 5S-FE

Двигатель Toyota 5S-FE объемом 2,2 литра представляет собой один из самых надежных и долговечных силовых агрегатов японского концерна, выпускавшийся в период с 1989 по 2001 год. Этот мотор стал логическим завершением развития серии S, сочетая в себе простоту конструкции, чугунный блок цилиндров и высокую ремонтопригодность. Двигатель широко применялся как на массовых седанах Camry, так и на спортивных моделях Celica и MR2, заслужив репутацию «миллионника» при должном обслуживании.

Обзор

Мотор 5S-FE был спроектирован как флагманский вариант 2,0-литрового 3S-FE, ориентированный прежде всего на рынки Северной Америки, где ценился более высокий крутящий момент на низких оборотах. Конструкторы увеличили диаметр цилиндров и ход поршня, что позволило довести рабочий объем до 2164 см³. Несмотря на увеличение объема, общая архитектура осталась классической для конца 80-х: рядная четверка с 16-клапанной головкой и распределенным впрыском топлива.

История создания этого двигателя тесно связана с необходимостью Toyota соответствовать жестким экологическим нормам и одновременно обеспечивать комфортную динамику тяжелых кузовов Camry. На американском рынке также встречалась модификация 5S-FNE, оптимизированная для работы на сжатом природном газе, что подчеркивает запас прочности блока.

Особенности конструкции

Фундаментом двигателя является прочный чугунный блок цилиндров, который характеризуется высокой жесткостью и устойчивостью к перегревам. В нижней части блока размещен вал балансиров, призванный гасить вибрации, характерные для 4-цилиндровых моторов большого объема. Это решение сделало работу двигателя на холостых оборотах заметно мягче.

ГБЦ и ГРМ

Алюминиевая головка блока цилиндров оснащена двумя распределительными валами (конструкция DOHC). Примечательно, что инженеры отказались от гидрокомпенсаторов, внедрив систему регулировки зазоров клапанов с помощью регулировочных шайб. Это упрощает конструкцию, но требует периодического контроля тепловых зазоров (каждые 40-60 тысяч км). Привод ГРМ осуществляется зубчатым ремнем. Одной из критических особенностей является то, что этот же ремень приводит в действие масляный насос, поэтому состояние ремня напрямую влияет на давление масла в системе смазки.

Система впрыска и зажигания

В течение десятилетия выпуска система управления двигателем эволюционировала. Ранние версии использовали трамблерное зажигание, тогда как финальные генерации перешли на индивидуальные катушки зажигания. Впрыск топлива распределенный, с электронным управлением форсунками. К 2000 году конструкция была дополнена современными на тот момент многоструйными форсунками Denso, что позволило улучшить распыл топлива и экологические показатели.

Технические характеристики

Модификации

За 12 лет конвейерной жизни 5S-FE претерпел четыре основные итерации:

• 1989–1993: Первое поколение с трамблерным зажиганием и базовой системой впрыска.
• 1993–1996: Вторая модификация, затронувшая профиль кулачков распредвалов для улучшения кривой момента.
• 1996–2000: Третье поколение, переход на датчик коленвала вместо датчика распредвала и внедрение системы зажигания с катушками (DIS).
• 2000–2001: Четвертое поколение, получившее усовершенствованные форсунки с 10-ю отверстиями для более тонкого распыла.

Применяемость

Двигатель устанавливался на популярные модели Toyota:

• Toyota Camry 3 (XV10): 1991–1996
• Toyota Camry 4 (XV20): 1996–2001
• Toyota Celica 5 (T180): 1989–1993
• Toyota Celica 6 (T200): 1993–1999
• Toyota Harrier 1 (XU10): 1997–2000
• Toyota MR2 2 (W20): 1990–1999
• Toyota Scepter XV10: 1992–1996
• Toyota Solara 1 (XV20): 1998–2001

Типичные проблемы и неисправности

Несмотря на высокую надежность, солидный возраст эксплуатации выявил ряд слабых мест:

• Расход масла: После пробега 200 000 км из-за залегания маслосъемных колец или потери эластичности маслосъемных колпачков часто проявляется повышенный «масложор».
• Привод ГРМ: Ремень ГРМ отвечает не только за клапаны, но и за масляный насос. Обрыв ремня приводит к остановке насоса, что чревато масляным голоданием, хотя клапаны на этом моторе при обрыве ремня, как правило, не гнутся.
• Система холостого хода: Регулятор холостого хода склонен к засорению, что приводит к «плавающим» оборотам.
• Датчики: Часто выходят из строя кислородные датчики (лямбда-зонды) из-за естественного старения.
• Подушки двигателя: Из-за вибраций, присущих 4-цилиндровому объему, опоры силового агрегата имеют ограниченный срок службы.

Регламент обслуживания

Для сохранения ресурса необходимо соблюдать интервалы замены масла не реже 7-8 тысяч км. Ремень ГРМ рекомендуется менять каждые 100 000 км, однако из-за возрастных факторов лучше сократить этот интервал до 80 000 км.

Объем масла и допуски

• Заправочный объем: 4.1 л.
• Рекомендуемая вязкость: 5W-30 (для умеренного климата) или 5W-40 (при высоких нагрузках).
• Допуски: API SJ, SL, SM (или выше).

Ресурс двигателя

При использовании качественного топлива и своевременной замене расходников ресурс 5S-FE достигает 500 000 км до необходимости проведения капитального ремонта. Блок цилиндров пригоден к расточке под ремонтные размеры поршней, что позволяет восстанавливать агрегат практически бесконечно.

Практика эксплуатации

Владельцы и механики отмечают следующие особенности повседневной эксплуатации:

• Динамика: Мотор обеспечивает уверенную тягу на низких оборотах, что удобно при городской езде, однако на высоких оборотах чувствуется отсутствие спортивного характера.
• Ремонтопригодность: Простая архитектура подкапотного пространства позволяет проводить большинство работ по обслуживанию своими силами без использования специнструмента.
• Надежность в морозы: Двигатель легко запускается при отрицательных температурах при наличии исправного аккумулятора и свечей зажигания.
• Недостатки: Отсутствие гидрокомпенсаторов требует от владельца дисциплины по проверке зазоров клапанов. Игнорирование этого регламента ведет к неприятному цокоту и прогару седел.

Источники информации

• Toyota Service Manual: 5S-FE Engine Repair Guide.
• OEM Parts Catalog: Toyota EPC (Electronic Parts Catalog).
• Toyota Camry 1992–2001 Repair Manuals (Section: Engine Mechanical).
