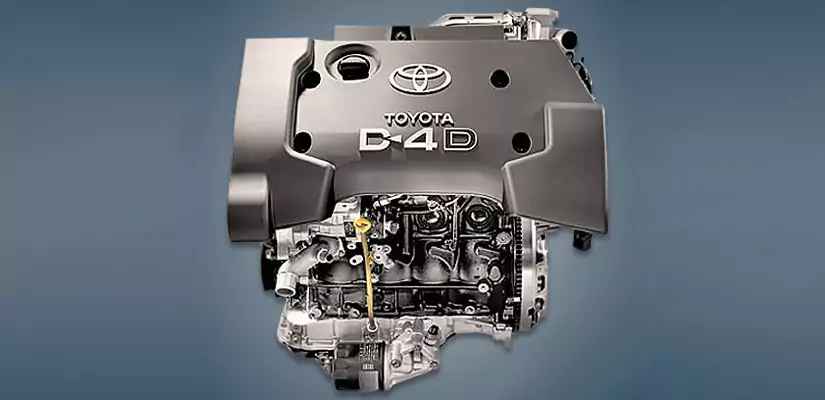

Двигатель Toyota 1CD-FTV

Двигатель Toyota 1CD-FTV — это двухлитровый дизельный силовой агрегат, который стал важной вехой в истории японского автопроизводителя, ознаменовав переход на технологию Common Rail. Выпускавшийся в период с 1999 по 2007 год, мотор активно применялся на широком спектре моделей среднего класса, ориентированных преимущественно на европейский рынок. Благодаря сочетанию надежного чугунного блока и современной на тот момент топливной аппаратуры Denso, двигатель обеспечивал достойную тягу при умеренном расходе топлива.

Данная силовая установка является первенцем Toyota в сегменте дизелей с системой впрыска под высоким давлением (Common Rail). Архитектура двигателя предполагает наличие 4 цилиндров, расположенных в ряд, и 16-клапанного механизма газораспределения. В зависимости от модификации, мотор комплектовался либо стандартным турбокомпрессором, либо более совершенным узлом с изменяемой геометрией направляющего аппарата (VGT), что существенно влияло на итоговые показатели мощности и крутящего момента.

Обзор и история создания

Проект 1CD-FTV разрабатывался как ответ на ужесточающиеся экологические нормы Европы и растущий спрос на экономичные, но динамичные дизельные двигатели. Инженеры поставили задачу создать агрегат, который по уровню вибраций и отдачи максимально приблизился бы к бензиновым аналогам. Выбор в пользу системы впрыска Denso был продиктован многолетним партнерством и стремлением достичь высокой точности дозирования топлива на всех режимах работы.

Мотор проектировался с учетом специфики эксплуатации в разных климатических зонах, однако его основной стихией стали европейские шоссе и городские условия эксплуатации, где требовалась высокая эластичность в диапазоне средних оборотов. Важной особенностью стало использование турбин различных типов, что позволило гибко варьировать характеристики мощности от 90 до 116 л.с., закрывая потребности как бюджетных комплектаций, так и более оснащенных версий автомобилей.

Особенности конструкции

Блок цилиндров и ГБЦ

Основой двигателя является жесткий чугунный блок цилиндров, рассчитанный на высокие нагрузки, характерные для дизельных двигателей с турбонаддувом. Конструкция блока не предусматривает возможности расточки под ремонтные размеры — при износе цилиндров или получении задиров блок подлежит замене, что важно учитывать при дефектовке. Головка блока цилиндров (ГБЦ) выполнена из алюминиевого сплава, что способствует лучшему теплоотводу. В ГБЦ реализована 16-клапанная схема (по 4 клапана на цилиндр).

Механизм газораспределения

Привод газораспределительного механизма осуществляется зубчатым ремнем. Одной из ключевых особенностей конструкции является отсутствие гидрокомпенсаторов: тепловые зазоры клапанов требуют периодической проверки и ручной регулировки путем подбора калиброванных регулировочных шайб. Это решение, хоть и усложняет регламентное обслуживание, считается более надежным и долговечным при условии соблюдения периодичности контроля зазоров.

Система питания и наддув

Топливная аппаратура Common Rail от Denso работает под высоким давлением, обеспечивая многофазный впрыск топлива в камеру сгорания. Это положительно сказывается на мягкости работы двигателя и снижении уровня токсичности выхлопных газов. В версиях мощностью 110–116 л.с. применяется турбокомпрессор с изменяемой геометрией (VNT), который позволяет эффективно использовать энергию выхлопных газов как на низких, так и на высоких оборотах, исключая эффект «турбоямы».

Технические характеристики

Модификации

Двигатель 1CD-FTV представлен в нескольких версиях, отличающихся настройками ЭБУ и типом установленного турбокомпрессора:

• Базовая версия (90 л.с.): оснащена стандартным турбокомпрессором с фиксированной геометрией. Отличается высокой надежностью и простотой конструкции.
• Форсированная версия (110–116 л.с.): оснащена турбиной с изменяемой геометрией (VGT) и интеркулером для охлаждения наддувочного воздуха. Применялась для более тяжелых моделей (RAV4, Previa, Avensis).

Применяемость

• Toyota Avensis 1 (T220): 1999–2003
• Toyota Avensis 2 (T250): 2003–2006
• Toyota Avensis Verso 1 (XM20): 2001–2006
• Toyota Corolla 8 (E110): 2000–2002
• Toyota Corolla 9 (E120): 2001–2007
• Toyota Corolla Verso 1 (E120): 2001–2006
• Toyota RAV4 2 (XA20): 2000–2006
• Toyota Previa 2 (XR30): 2001–2006

Типичные проблемы и неисправности

• Топливная аппаратура: Форсунки Denso крайне чувствительны к качеству дизельного топлива. Абразивные частицы и влага в ДТ приводят к быстрому износу внутренних компонентов и потере герметичности.
• Клапаны SCV (Suction Control Valve): Регуляторы давления топлива на ТНВД склонны к подклиниванию. Симптомы: плавающие обороты холостого хода, затрудненный запуск или самопроизвольная остановка двигателя.
• Датчик давления масла: Характерная «болячка», при которой электронный блок управления начинает ошибочно информировать водителя о низком уровне масла. Требует замены датчика.
• Клапан EGR: В процессе эксплуатации клапан системы рециркуляции отработавших газов засоряется нагаром, что приводит к зависанию штока. Это вызывает потерю мощности и переход двигателя в аварийный режим.
• Водяная помпа: Ресурс насоса охлаждающей жидкости нередко составляет менее 60 000 км, что требует внимания при каждом техническом обслуживании.

Регламент обслуживания

Для обеспечения ресурса в 300 000 км и более необходимо строго придерживаться интервалов замены расходных материалов. Рекомендуемый интервал замены моторного масла и масляного фильтра — каждые 7 500 – 10 000 км, исходя из условий эксплуатации.

Объем масла и допуски

• Заправочный объем: 6.7 литра.
• Рекомендуемая вязкость: 5W-30 (для холодного климата), 5W-40 (для умеренного климата).
• Спецификации: Соответствие стандартам ACEA B3/B4 или API CF/CF-4.

Ресурс двигателя

Заявленный производителем ресурс составляет около 300 000 километров. На практике при соблюдении регламента замены масел и использовании качественного топлива двигатель способен преодолеть и более внушительные дистанции. Однако следует учитывать отсутствие ремонтных размеров поршневой группы, что делает капитальный ремонт блока экономически нецелесообразным.

Практика эксплуатации

Мнения об этом моторе у владельцев и механиков формируются вокруг его экономической эффективности и сложности ремонта топливной системы:

• Положительные моменты: Хорошая тяга на низких оборотах, что делает машину динамичной в городском потоке. Низкий расход топлива при движении по трассе.
• Отрицательные моменты: Сложность и стоимость ремонта системы Common Rail. Необходимость регулярной регулировки клапанов, так как отсутствие гидрокомпенсаторов требует квалифицированного вмешательства раз в 40-60 тыс. км.
• Особенности обслуживания: Владельцы отмечают необходимость следить за состоянием системы охлаждения и не игнорировать признаки неисправности помпы, так как перегрев для этого алюминиевого блока критичен.

Источники информации

• Официальные руководства по ремонту Toyota (Toyota Service Manuals).
• Каталоги запасных частей Toyota EPC (Electronic Parts Catalog).
• Техническая документация Denso по обслуживанию систем впрыска дизельных двигателей.
