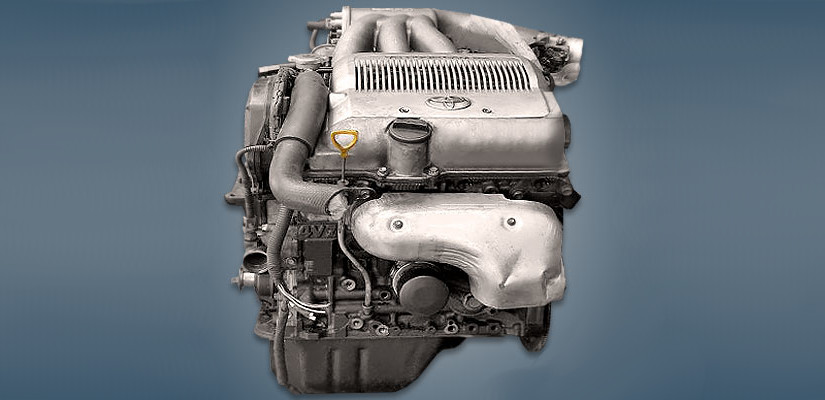

Двигатель Toyota 4VZ-FE

Двигатель Toyota 4VZ-FE представляет собой 2,5-литровую V-образную «шестерку», которая выпускалась в период с 1991 по 1996 год преимущественно для рынков Северной Америки и Японии. Данный силовой агрегат является прямым развитием архитектуры серии VZ, воплощая в себе концепцию высокооборотистого атмосферного мотора для представительских седанов того времени. Несмотря на ограниченный период выпуска, двигатель занимает важное место в инженерной истории Toyota, демонстрируя переходные технические решения между ранними и поздними итерациями V-образных ДВС компании.

Обзор двигателя

Силовой агрегат 4VZ-FE был разработан как логическое продолжение линейки VZ, призванное заменить 2VZ-FE в сегменте среднеразмерных автомобилей. Инженеры Toyota сфокусировались на оптимизации газодинамических характеристик ГБЦ и улучшении эластичности двигателя в среднем диапазоне оборотов. Мотор проектировался с расчетом на высокую степень комфорта при передвижении, что подразумевало низкий уровень вибраций, свойственный V-образной компоновке, и уверенную тягу при разгоне. Производство было сосредоточено на мощностях, обеспечивающих нужды японского и американского рынков, где модели Camry и Windom пользовались стабильным спросом.

Особенности конструкции

Конструктивно 4VZ-FE опирается на классические для начала 90-х годов принципы надежности, выраженные в использовании чугунного блока цилиндров и алюминиевой головки. Привод газораспределительного механизма осуществляется зубчатым ремнем, что требует строгого соблюдения регламента его замены для предотвращения столкновения поршней с клапанами при обрыве.

Блок цилиндров и ГБЦ

Чугунный блок цилиндров отличается высокой жесткостью, что обеспечивает стабильность геометрических параметров при тепловых нагрузках. Алюминиевая головка блока цилиндров (ГБЦ) имеет 24-клапанную конфигурацию (по 4 клапана на цилиндр), что обеспечивает хорошую наполняемость камер сгорания. Однако именно сопряжение чугунного блока и алюминиевой ГБЦ стало критической точкой конструкции: при локальных перегревах разница коэффициентов теплового расширения материалов приводит к деформации привалочной плоскости и пробою прокладки.

Система питания и ГРМ

Двигатель оснащен системой многоточечного распределенного впрыска топлива (MPI). В данной версии отсутствуют системы изменения фаз газораспределения (VVT-i), что делает конструкцию привода ГРМ относительно простой в плане настройки, но требовательной к качеству комплектующих. Управление двигателем осуществляется электронным блоком, который в те годы был достаточно консервативен в алгоритмах коррекции состава смеси.

Технические характеристики

Модификации

Семейство VZ включает в себя несколько силовых агрегатов, которые разделяют общую компоновочную архитектуру, но имеют различия в рабочем объеме, степени сжатия и системах управления:

• 1VZ-FE — младший 2.0-литровый мотор серии.
• 2VZ-FE — предшественник 4VZ-FE, 2.5-литровый двигатель ранней серии.
• 4VZ-FE — модернизированная версия, описываемая в данном обзоре.
• 3VZ-FE — 3.0-литровый агрегат, обладающий наибольшим потенциалом в серии.
• 3VZ-E — версия с 2 клапанами на цилиндр, ориентированная на внедорожники.
• 5VZ-FE — дальнейшее развитие серии с увеличенным объемом до 3.4 литра.

Применяемость

Данный силовой агрегат устанавливался на следующие модели автомобилей японского производства:

• Toyota Camry (кузов V30): 1991–1994 годы выпуска.
• Toyota Windom (кузов XV10): 1993–1996 годы выпуска.

Типичные проблемы и неисправности

Двигатель 4VZ-FE имеет ряд характерных слабых мест, которые проявляются при длительной эксплуатации или несоблюдении регламента обслуживания:

• Деформация и трещины ГБЦ: Основная проблема, возникающая из-за перегрева. При пробое прокладки ГБЦ мотор очень чувствителен к температуре, что ведет к необратимым повреждениям головки.
• Гидравлический привод вентилятора: Конструкция системы охлаждения, включающая гидравлический привод вентилятора, признана конструктивно сложной и не самой надежной. Отказ этой системы — частая причина перегрева двигателя.
• Износ коленчатого вала: В процессе эксплуатации с большими пробегами наблюдается ускоренный износ коренных шеек коленчатого вала и вкладышей шатунов, что требует серьезного капитального ремонта.
• Сложность обслуживания: Тесное подкапотное пространство в автомобилях серии XV10 затрудняет доступ к узлам двигателя, что делает ремонтные работы трудоемкими и дорогостоящими.
• Расход масла и топлива: После достижения пробега в 100 000 – 150 000 км из-за износа маслосъемных колпачков и колец часто начинается повышенный расход масла. Высокий расход топлива обусловлен устаревшими алгоритмами управления впрыском.

Регламент обслуживания

Для обеспечения заявленного производителем ресурса необходимо строго соблюдать интервалы замены технических жидкостей. Замена ремня ГРМ должна производиться каждые 80 000 – 100 000 км пробега, вместе с роликами и водяной помпой.

Объем масла и допуски

• Заправочный объем: 4.0 литра.
• Рекомендуемая вязкость: 5W-30 (для холодного климата), 10W-30 (для умеренного).
• Классификация по API: не ниже SG/SH.
• Периодичность замены: 7 000 – 8 000 км в тяжелых городских условиях.

Ресурс двигателя

Средний ресурс двигателя 4VZ-FE составляет около 250 000 километров до проведения капитального ремонта. Однако реальный показатель сильно зависит от состояния системы охлаждения. При условии своевременной замены антифриза, качественного обслуживания системы питания и исключения перегревов, этот порог может быть увеличен, однако редко превышает 300 000 км без серьезного вмешательства в цилиндро-поршневую группу.

Практика эксплуатации

Владельцы автомобилей с 4VZ-FE отмечают специфический характер работы двигателя, который ориентирован на плавное ускорение. Основные моменты, с которыми сталкиваются эксплуатанты:

• Динамика: Мотор обеспечивает достаточную тягу для комфортной езды, но не обладает взрывным характером, что ожидаемо для конструкции 90-х годов.
• Обслуживание: Механики часто жалуются на неудобство проведения стандартных процедур: например, замена свечей зажигания на заднем ряду цилиндров требует демонтажа ряда навесных элементов.
• Температурный контроль: Владельцы отмечают необходимость регулярной промывки радиатора и проверки датчиков включения вентилятора, так как гидравлическая система охлаждения крайне негативно реагирует на загрязнения.
• Экономичность: При агрессивной езде расход топлива в городе легко превышает 14-15 литров, что в сочетании с возрастом системы впрыска создает определенные финансовые обременения для владельца.

Источники информации

• Toyota Engine Repair Manual 1VZ-FE, 2VZ-FE, 3VZ-FE, 4VZ-FE (OEM Service Manual).
• Каталоги запчастей Toyota EPC (Electronic Parts Catalog).
• Техническая документация по автомобилям Toyota Camry/Windom (кузов XV10).
