Двигатель Toyota 3ZR-FE: характеристики, проблемы, ресурс, объем масла, ТО

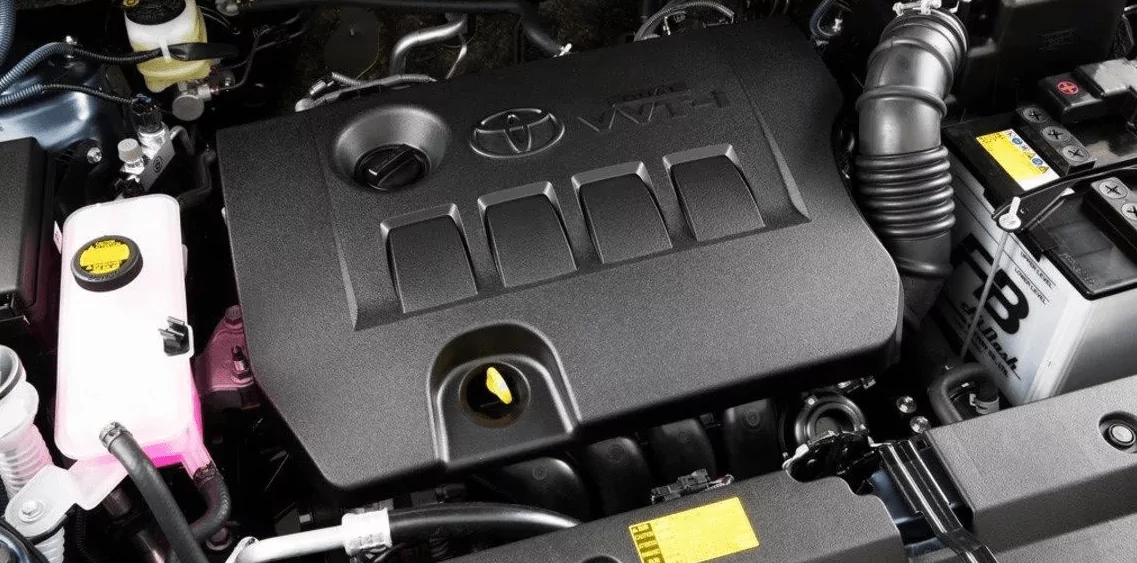

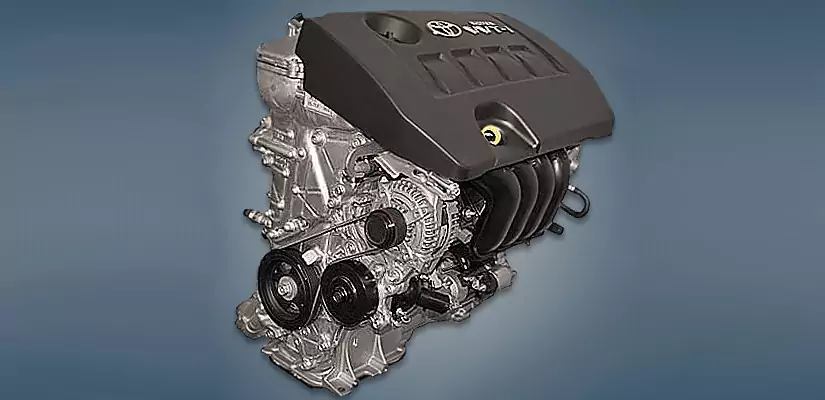

Двигатель Toyota 3ZR-FE представляет собой надежный 2,0-литровый четырехцилиндровый силовой агрегат, который с 2007 года стал массовым решением для переднеприводных и полноприводных моделей корпорации. Конструкция мотора ориентирована на достижение оптимального баланса между тяговыми характеристиками, топливной экономичностью и экологическими стандартами Euro 4/5. Стабильная работа в различных климатических условиях обеспечивается интеллектуальной системой управления фазами газораспределения Dual VVT-i и электронной дроссельной заслонкой.

Содержание Показать

Обзор

Мотор 3ZR-FE относится к семейству Toyota ZR, которое пришло на смену устаревшим чугунным двигателям серии ZZ. Основная концепция проектирования заключалась в снижении массы узлов, уменьшении внутренних потерь на трение и внедрении высокоточных систем управления впрыском и ГРМ. Двигатель спроектирован для установки в моторные отсеки с поперечным расположением и активно эксплуатируется как на городских седанах, так и на кроссоверах среднего размера. Помимо базовой версии, инженеры разработали модификацию 3ZR-FBE, оптимизированную под использование биоэтанола в регионах с соответствующей инфраструктурой.

Особенности конструкции

Архитектура двигателя 3ZR-FE выполнена в соответствии с современными тенденциями двигателестроения конца 2000-х годов, где алюминиевые сплавы доминируют в конструкции блока и головки блока цилиндров.

Блок цилиндров и поршневая группа

Блок цилиндров изготовлен из легкого алюминиевого сплава с тонкими чугунными гильзами, что обеспечивает эффективный отвод тепла и снижение общего веса агрегата. Коленчатый вал установлен с небольшим смещением относительно оси цилиндров для снижения нагрузки на стенки при рабочем ходе поршня. Поршни имеют специальное антифрикционное покрытие, снижающее износ в зоне контакта с гильзой.

ГБЦ и газораспределительный механизм

Головка блока цилиндров (ГБЦ) выполнена из алюминия и оснащена двумя распределительными валами (DOHC) и 16 клапанами. Важной особенностью является использование гидрокомпенсаторов, что исключает необходимость ручной регулировки зазоров клапанов на протяжении всего срока службы ГРМ. Привод ГРМ осуществляется металлической роликовой цепью, которая отличается высокой долговечностью при соблюдении регламента замены масла. Система изменения фаз Dual VVT-i работает как на впускном, так и на выпускном валах, что позволяет гибко управлять наполнением цилиндров смесью во всем диапазоне оборотов.

Впрыск и система управления

Двигатель оснащен многоточечным впрыском топлива (MPFI) с фазированным управлением. Электронная система ETCS-i (электронная дроссельная заслонка) обеспечивает мгновенный отклик на педаль газа и точное дозирование воздуха. Впускной коллектор оборудован системой изменения геометрии ACIS, которая меняет длину впускного тракта для оптимизации крутящего момента на низких и высоких оборотах.

Технические характеристики

Годы производства	с 2007 года
Рабочий объём, см³	1986
Топливная система	МПИ (инжектор)
Выходная мощность, л.с.	140 – 150
Выходной крутящий момент, Нм	190 – 200
Блок цилиндров	Алюминиевый, рядный 4-цилиндровый
ГБЦ	Алюминиевая, 16 клапанов
Диаметр цилиндра, мм	80,5
Ход поршня, мм	97,6
Степень сжатия	10.0
Функции	ACIS (изменяемая геометрия впуска) и ETCS-i
Гидрокомпенсаторы	Да
Привод ГРМ	Цепь
Фазорегулятор	Dual VVT-i
Турбонаддув	Нет
Рекомендуемое моторное масло	5W-20, 0W-20, 5W-30
Объём моторного масла, литры	4,2
Тип топлива	Бензин АИ-95
Европейские стандарты	ЕВРО 4/5
Расход топлива (RAV4, 2014)	10,0 (город) / 6,4 (шоссе) / 8,0 (смешанный)
Срок службы двигателя, км	~250 000
Вес, кг	123

Модификации

В рамках семейства ZR двигатель 3ZR представлен в нескольких исполнениях:

3ZR-FE — базовая версия с системой распределенного впрыска топлива, наиболее массовая в линейке.
3ZR-FAE — версия с системой Valvematic, которая позволяет плавно изменять высоту подъема впускных клапанов, что дополнительно повышает КПД и снижает расход топлива.
3ZR-FBE — специализированная модификация, подготовленная для эксплуатации на топливе E85 (этанол).

Применяемость

Двигатель 3ZR-FE широко использовался в модельном ряду Toyota для рынков Европы, Азии и Америки:

Toyota Avensis 3 (T270) — с 2009 года по 2018 год.
Toyota Corolla 10 (E150) — с 2006 по 2013 годы.
Toyota Corolla 11 (E170) — с 2013 года.
Toyota RAV4 4 (XA40) — с 2012 по 2018 годы.
Toyota Verso — с 2009 года.
Toyota Noah / Voxy / Esquire — для внутреннего японского рынка.

Типичные проблемы и неисправности

Расход масла (жор). Характерен для ранних партий двигателя. Решается переходом на вязкость 5W-30, если пробег превышает 100-150 тысяч км, необходимо проверить состояние маслосъемных колец.
Посторонние шумы. Стук на средних оборотах часто указывает на износ натяжителя ремня навесного оборудования. Также следует проверять сам ремень на предмет трещин и растяжения.
Нестабильный холостой ход. Загрязнение дроссельной заслонки приводит к плавающим оборотам. Требуется регулярная чистка узла и последующая адаптация.
Неисправности помпы. Водяной насос имеет ресурс около 70 000 – 80 000 км. При появлении постороннего гула рекомендуется немедленная замена, чтобы избежать перегрева двигателя.
Термостат. Закисание термостата в открытом положении приводит к тому, что двигатель не набирает рабочую температуру в зимний период, что влечет увеличение расхода топлива.
Клапан VVT-i. Электромагнитный клапан системы фазорегуляции может забиваться отложениями при некачественном масле, что ведет к потере тяги и ошибкам Check Engine.

Регламент обслуживания

Для обеспечения заявленного ресурса важно придерживаться интервалов замены расходных материалов. Цепь ГРМ при должном уходе служит 150-200 тысяч км, однако проверка ее состояния желательна после 150 тысяч км.

Объем масла и допуски

Заправочный объем: 4,2 литра (с учетом фильтра).
Рекомендуемая вязкость: 0W-20, 5W-20 (для новых моторов), 5W-30 (для пробегов свыше 100 000 км).
Допуски: API SN/SP, ILSAC GF-5/GF-6.
Интервал замены: каждые 7 000 – 10 000 км в зависимости от условий эксплуатации.

Ресурс двигателя

Заводской ресурс агрегата 3ZR-FE составляет порядка 250 000 км до первого капитального ремонта. При бережной эксплуатации, использовании качественных смазочных материалов и своевременном обновлении системы охлаждения, этот показатель может быть превышен до 300 000 км. Дальнейшая эксплуатация требует оценки состояния цилиндропоршневой группы, так как алюминиевый блок имеет ограниченные возможности для расточки.

Практика эксплуатации

Владельцы отмечают предсказуемость поведения двигателя в городских режимах, однако при частых поездках по трассе многим не хватает запаса мощности при обгонах на скоростях выше 100 км/ч.

Положительные стороны: быстрый прогрев в холодное время, предсказуемая работа системы VVT-i, отсутствие проблем с запуском в зимние морозы до -30°C при исправном аккумуляторе.
Негативные стороны: чувствительность к качеству моторного масла — использование дешевых масел или их несвоевременная замена приводит к коксованию колец и преждевременному износу фазорегуляторов.
Особенности обслуживания: многие владельцы жалуются на неудобство доступа к масляному фильтру на некоторых моделях (например, RAV4), что затрудняет самостоятельную замену масла без специального съемника.
