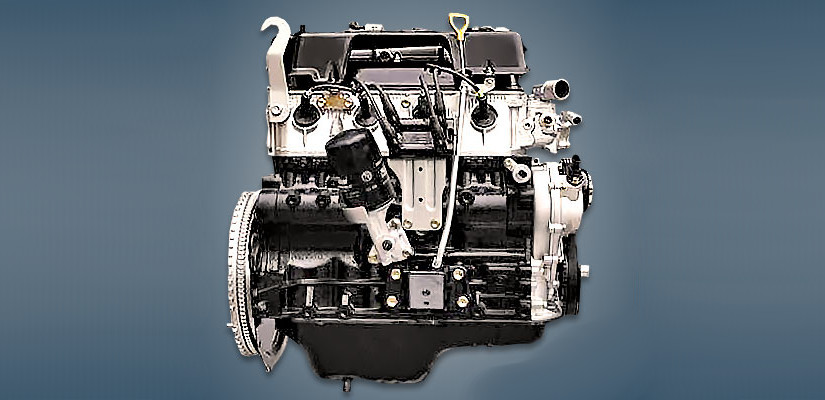

Двигатель Toyota 3Y-E

Toyota 3Y-E представляет собой 2,0-литровый бензиновый силовой агрегат с системой многоточечного впрыска топлива, который на протяжении более десяти лет являлся основной рабочей лошадкой для коммерческой и внедорожной техники японского концерна. Двигатель спроектирован с упором на максимальную надежность и простоту обслуживания в условиях тяжелых нагрузок, что определило его успех в составе пикапов и фургонов. Благодаря своей конструкции, данный мотор стал надежным решением для эксплуатации как в условиях интенсивного городского цикла, так и на бездорожье.

Обзор: история создания и назначение

Семейство двигателей Toyota Y пришло на смену устаревшим моторам серии R и R-Z, предложив конструкторам более современную архитектуру при сохранении классической компоновки с нижним распредвалом. Мотор 3Y-E стал логическим развитием карбюраторного 3Y, где система питания была модернизирована до электронного впрыска, что позволило улучшить топливную экономичность и стабильность работы на разных режимах нагрузки.

Основным назначением двигателя была установка на утилитарный транспорт, где требовался высокий крутящий момент на низких и средних оборотах. Проектирование велось с расчетом на ремонтопригодность, поэтому многие узлы имеют избыточный запас прочности, что характерно для инженерной школы Toyota 80-х годов.

Особенности конструкции

Блок цилиндров и ГБЦ

В основе конструкции лежит массивный чугунный блок, отличающийся высокой жесткостью и устойчивостью к деформациям. Головка блока цилиндров выполнена из алюминиевого сплава, что способствует лучшему теплоотводу, однако требует строгого соблюдения температурного режима при эксплуатации. Использование чугуна в блоке позволяет проводить капитальный ремонт с расточкой цилиндров под ремонтные размеры поршней.

ГРМ и клапанный механизм

Система газораспределения выполнена по схеме OHV (Overhead Valve), что означает расположение распредвала в блоке цилиндров и управление клапанами посредством толкателей и штанг. Привод ГРМ осуществляется с помощью однорядной цепи. Наличие гидравлических компенсаторов тепловых зазоров клапанов избавляет владельца от необходимости регулярной механической регулировки, обеспечивая тихую работу механизма в течение всего срока службы.

Система впрыска

Индекс «E» в названии указывает на электронный распределенный впрыск топлива. Использование датчика массового расхода воздуха (MAF) и электронного блока управления (ЭБУ) обеспечивает корректное смесеобразование. Это существенно отличает 3Y-E от карбюраторных версий 3Y, делая запуск в холодное время года более предсказуемым.

Технические характеристики

Модификации

Семейство двигателей Y крайне обширно и включает в себя несколько версий, оптимизированных под разные нужды:

• 1Y: Базовая версия объемом 1.6 литра.
• 2Y: Увеличенный до 1.8 литра объем, карбюраторная версия.
• 3Y: 2.0-литровый вариант, послуживший базой для большинства модификаций.
• 3Y-E: Инжекторная версия, описанная в данном обзоре.
• 3Y-EU: Вариант с системой управления, оптимизированной под более строгие экологические нормы.
• 3Y-PE: Версия, адаптированная для работы на сжиженном газе (LPG) с завода.
• 4Y: Увеличенная до 2.2 литра версия с увеличенным ходом поршня.
• 4Y-E: Инжекторный 2.2-литровый двигатель, устанавливавшийся на более тяжелые модификации Hilux.

Применяемость

Данный двигатель устанавливался на широкий спектр автомобилей Toyota, ориентированных преимущественно на рынки Азии и Австралии:

• Toyota Hilux 4 (N50) — 1984–1988 гг.
• Toyota Hilux Surf N60 — 1984–1989 гг.
• Toyota Mark II 5 (X70) — 1984–1988 гг.
• Toyota Mark II Van X70 — 1984–1997 гг.
• Toyota TownAce / LiteAce (R20/R30) — поздние модификации.
• Toyota Dyna (в легких коммерческих исполнениях).

Типичные проблемы и неисправности

• Перегрев: Основная проблема, связанная с износом системы охлаждения (радиатор, помпа). Перегрев критичен для алюминиевой ГБЦ, что неминуемо ведет к её деформации.
• Прокладка ГБЦ: Является следствием перегрева. При прорыве газов в систему охлаждения наблюдается выброс антифриза через расширительный бачок.
• Разрушение 4-го цилиндра: Ввиду особенностей циркуляции охлаждающей жидкости, четвертый цилиндр находится в худших температурных условиях. При критическом перегреве возможны трещины в стенке гильзы.
• Маслосъемные колпачки: Дубеют от высоких температур, что приводит к появлению сизого дыма при запуске и повышенному расходу масла.
• Электрика и датчики: За годы эксплуатации страдают контакты датчика положения дроссельной заслонки и расходомера воздуха, что приводит к «плавающим» оборотам.
• Топливный насос: Износ электромотора бензонасоса может привести к потере мощности под нагрузкой из-за недостаточного давления в рампе.

Регламент обслуживания

Для поддержания мотора в рабочем состоянии необходимо следовать базовым интервалам обслуживания:

• Замена масла и фильтра: каждые 7 000 – 8 000 км.
• Проверка цепи ГРМ: каждые 150 000 км.
• Замена охлаждающей жидкости: раз в 2 года.
• Чистка дроссельной заслонки: раз в 30 000 – 40 000 км.

Объем масла и допуски

• Заправочный объем: 3.5 литра.
• Рекомендуемая вязкость: 5W-30 (для умеренного климата) или 10W-30/10W-40 (для жаркого климата).
• Класс качества по API: не ниже SG/SH/SJ.

Ресурс двигателя

При условии своевременной замены масла и исключении перегрева, двигатель способен преодолеть порог в 340 000 – 400 000 км. Чугунный блок обладает высоким запасом прочности, что позволяет проводить капитальный ремонт с использованием ремонтных поршней, значительно продлевая жизнь силовому агрегату.

Практика эксплуатации

Двигатель 3Y-E воспринимается как простой и предсказуемый механизм, не имеющий конструктивных просчетов в механической части, если не подвергать его критическим нагрузкам.

• Что нравится: Отличная тяга на низких оборотах, что идеально для бездорожья и перевозки грузов. Очень простая компоновка подкапотного пространства, позволяющая проводить ремонт своими силами без использования дорогостоящего специнструмента.
• Что не нравится: Чувствительность к системе охлаждения. В летний период или при движении в горах владельцам рекомендуется устанавливать дополнительные вентиляторы или следить за состоянием сот радиатора. Также отмечается невысокая мощность для современного трафикового потока при обгонах на трассе.
• Сценарий эксплуатации: Оптимален для размеренной езды по грунтовым дорогам или городской развозки товаров. Двигатель не любит длительных высокооборотных нагрузок на трассе, так как это ведет к росту температуры и ускоренному износу компонентов ГБЦ.

Источники информации

• Toyota Motor Corporation: Service Manual for Y-Series Engines.
• OEM-каталоги запчастей Toyota EPC.
• Руководство по ремонту и эксплуатации Toyota Hilux (4WD).
