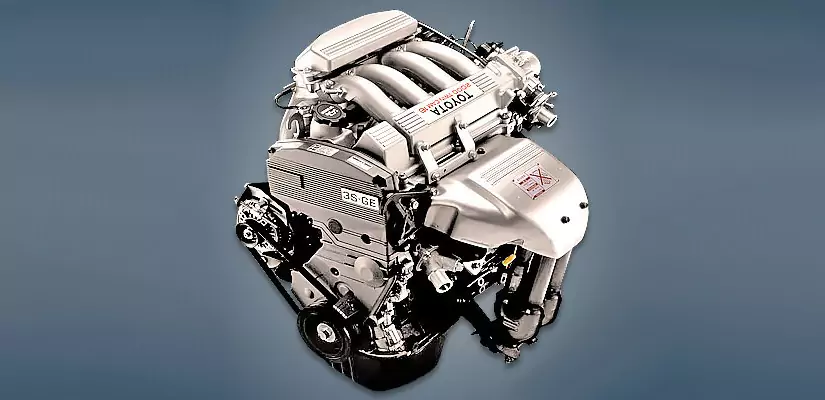

Двигатель Toyota 3S-GE: характеристики, проблемы, ресурс, объем масла, ТО

Двигатель Toyota 3S-GE — это знаковый для японского автопрома 2,0-литровый атмосферный силовой агрегат, выпускавшийся в период с 1984 по 2005 год. Благодаря своей исключительной надежности и высокой удельной мощности, он стал сердцем для множества спортивных и гражданских моделей концерна, включая Celica, Altezza и MR2. Мотор прошел эволюционный путь от базовых 16-клапанных версий до технологически совершенных двигателей с системами Dual VVT-i, сохранив при этом классическую архитектуру, ставшую эталоном инженерной мысли 90-х годов.

Содержание Показать

Обзор: история и назначение

Серия двигателей 3S-GE была разработана на базе массового мотора 3S-FE, однако получила радикально переработанную головку блока цилиндров (ГБЦ), спроектированную при активном участии специалистов компании Yamaha. Главной задачей инженеров было создание высокооборотистого и отзывчивого агрегата для спортивных версий автомобилей Toyota. В отличие от стандартных моторов серии S, где ремень ГРМ приводил только один распредвал, в 3S-GE он отвечает за синхронное вращение обоих валов, что позволило реализовать эффективную 16-клапанную конфигурацию.

За два десятилетия производства двигатель эволюционировал через пять поколений, каждое из которых внедряло новые системы управления впуском (T-VIS, ACIS) и газораспределением (VVT-i, Dual VVT-i). Двигатель зарекомендовал себя как крайне выносливый механизм, пригодный как для повседневной эксплуатации в городском цикле, так и для интенсивных нагрузок в автоспорте.

Особенности конструкции

Блок цилиндров и ГБЦ

Основой конструкции выступает чугунный блок цилиндров, отличающийся высокой жесткостью и долговечностью. На всех версиях 3S-GE применяются кованые шатуны и алюминиевые поршни. ГБЦ — это гордость проекта, разработанная инженерами Yamaha, имеет оптимизированные каналы впуска и выпуска. В отличие от гражданских версий, здесь отсутствуют гидрокомпенсаторы, поэтому для поддержания стабильной работы требуется периодическая регулировка тепловых зазоров клапанов с помощью подбора регулировочных шайб.

ГРМ и впрыск

Привод газораспределительного механизма осуществляется зубчатым ремнем. Система впрыска топлива — распределенный многоточечный впрыск (EFI). В ранних версиях использовалась механическая система изменения геометрии впуска T-VIS (Toyota Variable Induction System), которая на последующих поколениях была заменена на более компактную и эффективную ACIS (Acoustic Control Induction System), меняющую длину впускного тракта для оптимизации крутящего момента на разных оборотах.

Эволюция систем управления

Начиная с 4-го поколения («Beams»), двигатель получил систему VVT-i на впускном валу, а финальное 5-е поколение (Black Top) обрело систему Dual VVT-i, которая управляет фазами как на впуске, так и на выпуске, обеспечивая феноменальную для атмосферного мотора отдачу в 210 л.с.

Технические характеристики

Годы производства	1984–2005
Рабочий объём, см³	1998
Топливная система	Распределенный впрыск (EFI)
Выходная мощность, л.с.	135 – 180 (1-3 поколение), 180 – 210 (4-5 поколение)
Выходной крутящий момент, Нм	170 – 190 (1-3 поколение), 190 – 215 (4-5 поколение)
Блок цилиндров	Чугун, рядный, 4-цилиндровый
Количество клапанов	16 (DOHC)
Диаметр цилиндра, мм	86
Ход поршня, мм	86
Степень сжатия	9.2 – 10.3 (1-3 поколение), 11.1 – 11.5 (4-5 поколение)
Гидрокомпенсаторы	Отсутствуют
Привод ГРМ	Зубчатый ремень
Турбонаддув	Отсутствует
Рекомендуемое моторное масло	5W-30, 5W-40, 10W-30
Объём моторного масла, л	3.9 – 4.2
Тип топлива	Бензин (АИ-95, АИ-98)
Экологический стандарт	Евро-2 (ранние), Евро-3 (поздние)
Расход топлива (Altezza), л/100км	Город: 11.9, Трасса: 7.2, Смешанный: 8.6
Ресурс двигателя, км	~500 000
Вес двигателя, кг	155

Модификации

1-е поколение (1984–1989): Маркировка 3S-GELU. Американская версия (135 л.с.) и японская (160 л.с.). Использование системы T-VIS.
2-е поколение (1989–1993): Степень сжатия 10.0, мощность 155-165 л.с. Замена T-VIS на систему ACIS.
3-е поколение (1993–1999): Степень сжатия 10.3, мощность 170-180 л.с. Оптимизация системы питания.
4-е поколение (Beams) (1997–2001): «Gray Top» (180-190 л.с.) и «Red Top» (190-200 л.с.). Появление системы VVT-i, степень сжатия 11.1.
5-е поколение (Black Top) (1997–2005): Устанавливался на Altezza. Dual VVT-i, мощность 200 л.с. (АКПП) и 210 л.с. (МКПП, степень сжатия 11.5).

Применяемость

Toyota Altezza 1 (XE10) 1998 – 2005
Toyota Camry 1 (V10) 1984–1986, Camry 2 (V20) 1986–1992, Camry V30 1990–1994
Toyota Caldina 1 (T190) 1992 – 1997, Caldina 2 (T210) 1997–2002
Toyota Celica 4 (T160) 1985–1989, Celica 5 (T180) 1989–1993, Celica 6 (T200) 1993–1999
Toyota Corona 8 (T150) 1985–1987, Corona 9 (T170) 1987–1992, Corona 10 (T190) 1992–1996, Corona 11 (T210) 1996–2001
Toyota Curren 1 (T200) 1994–1998
Toyota MR2 2 (W20) 1989–1999
Toyota RAV4 1 (XA10) 1994 – 2003

Типичные проблемы и неисправности

Повышенный расход масла: При пробегах более 200 000 км износ маслосъемных колпачков и колец часто приводит к расходу до 1 литра на 1000 км.
Обрыв ремня ГРМ: На версиях Beams поршни не имеют выемок под клапаны, поэтому при обрыве ремня происходит фатальное столкновение, требующее капитального ремонта ГБЦ.
Система EGR: Клапан рециркуляции отработавших газов склонен к заклиниванию из-за накопления сажи, что вызывает плавающие обороты холостого хода.
Шум и вибрации: Естественный износ опор двигателя приводит к повышенным вибрациям на кузов. Отсутствие гидрокомпенсаторов требует проверки зазоров клапанов каждые 50-70 тыс. км.
Электроника: Возрастные проблемы с датчиками положения коленвала, распредвала и компонентами системы зажигания (катушки, коммутаторы).

Регламент обслуживания

Для поддержания двигателя в исправном состоянии рекомендуется проводить замену масла каждые 7 000 – 8 000 км. Ремень ГРМ подлежит замене строго каждые 100 000 км, однако при активной эксплуатации интервал лучше сократить до 80 000 км.

Объем масла и допуски

Заправочный объем: 3.9 – 4.2 литра.
Рекомендуемая вязкость: 5W-30 (для исправного мотора), 5W-40 (при повышенных нагрузках или износе).
Допуски: API SJ, SL, SM или выше.

Ресурс двигателя

При своевременном обслуживании и использовании качественного топлива ресурс блока цилиндров достигает 500 000 км пробега. В спортивных режимах эксплуатации ресурс закономерно снижается, но за счет высокой ремонтопригодности чугунного блока мотор подлежит капитальному ремонту с возможностью расточки под ремонтные размеры поршней.

Практика эксплуатации

Владельцы и механики отмечают следующие аспекты работы с 3S-GE:

Отзывчивость: Мотор очень охотно набирает обороты, особенно в версиях с Dual VVT-i, что делает его отличным выбором для любителей динамичной езды.
Обслуживание: Механики ценят мотор за понятную компоновку, однако отмечают неудобство регулировки тепловых зазоров клапанов из-за необходимости подбора точных размеров регулировочных шайб.
Расход: В режиме города двигатель довольно требователен к качеству бензина и при агрессивном стиле вождения может показывать расход топлива, существенно превышающий паспортные данные.
Вибрация: Даже на исправном двигателе ощущаются небольшие вибрации на холостых оборотах, что является конструктивной особенностью, а не неисправностью.
