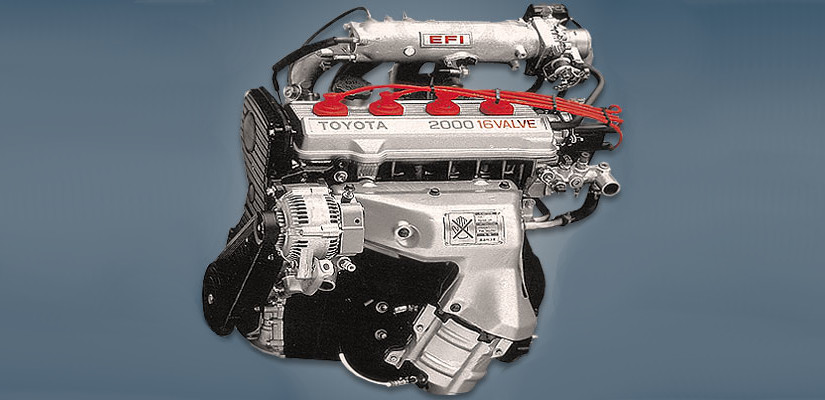

Двигатель Toyota 3S-FE

Двигатель Toyota 3S-FE — это один из самых массовых и надежных силовых агрегатов японского производства, выпускавшийся в период с 1986 по 2003 год. Этот 2,0-литровый четырехцилиндровый двигатель стал эталоном простоты и выносливости, получив широкое распространение на таких популярных моделях, как Camry, Celica, RAV4 и Caldina. Благодаря чугунному блоку цилиндров и классической 16-клапанной архитектуре, агрегат завоевал репутацию «неубиваемого» мотора, способного работать в различных климатических условиях с минимальными требованиями к обслуживанию.

Обзор: история создания и назначение

Двигатель 3S-FE является представителем семейства двигателей Toyota S, разработанных в качестве замены устаревающим силовым установкам в середине 80-х годов. Его основная задача заключалась в обеспечении баланса между эффективностью городского использования и мощностью, достаточной для динамичных седанов и первых кроссоверов. Впервые представленный в 1986 году на модели Camry V20, мотор быстро стал основным выбором для среднеразмерных автомобилей концерна.

Инженеры сделали ставку на надежность, используя чугунный блок и ременной привод ГРМ, что в то время было оптимальным решением для снижения шума и вибраций. На протяжении почти 20 лет производства двигатель прошел через несколько этапов модернизации, что позволило ему соответствовать ужесточающимся экологическим нормам и оставаться актуальным на фоне конкурентов. Модификации 1991 и 1996 годов внесли коррективы в работу системы зажигания, конфигурацию поршневой группы и управление впрыском, сохранив при этом общую архитектуру двигателя.

Особенности конструкции

Блок цилиндров и ГБЦ

Силовой агрегат построен на базе прочного чугунного блока, который обладает высоким запасом прочности, что позволяет проводить капитальный ремонт с расточкой цилиндров. Алюминиевая головка блока цилиндров (ГБЦ) оснащена 16 клапанами (по 4 на цилиндр), что обеспечивает хорошую газодинамику. Важной особенностью конструкции является отсутствие гидрокомпенсаторов: тепловые зазоры клапанов требуют периодической регулировки с помощью специальных регулировочных шайб.

ГРМ и зажигание

Газораспределительный механизм приводится в действие зубчатым ремнем. Это решение снижает шумность работы мотора, но требует строгого соблюдения регламента замены. Система зажигания претерпела эволюцию: до 1996 года использовался классический распределитель (трамблер), после 1996 года — система с двумя двойными катушками зажигания, что повысило требования к качеству высоковольтных проводов.

Впрыск и наддув

В двигателе применяется система распределенного многоточечного впрыска топлива EFI. Конструкция двигателя атмосферная, турбонаддув в данной модификации (FE — «Economy») не используется, что положительно сказывается на ресурсе. Система рециркуляции отработавших газов (EGR) помогает снизить температуру в камере сгорания и уменьшить вредные выбросы, но при использовании низкокачественного топлива она требует периодической очистки.

Технические характеристики

Модификации

Семейство S включает в себя множество агрегатов, однако 3S-FE выделяется как наиболее сбалансированный вариант для повседневной эксплуатации. Основные отличия в рамках эволюции 3S-FE заключались в следующих аспектах:

• Версии до 1991 года: Базовая архитектура, механический трамблер.
• Версии 1991–1996 годов: Оптимизация системы впрыска, улучшенные экологические показатели.
• Версии после 1996 года: Переход на систему зажигания с двумя двойными катушками (DIS-2), облегченные поршни и шатуны, что немного снизило общую массу движущихся частей, но несколько изменило характер двигателя.

Применяемость

Двигатель 3S-FE устанавливался на широкий спектр автомобилей Toyota:

• Toyota Avensis 1 (T220): 1997 – 2003 гг.
• Toyota Caldina 1 (T190): 1992 – 2002 гг.; Caldina 2 (T210): 1997 – 2002 гг.
• Toyota Camry 2 (V20): 1986 – 1992 гг.; Camry V30: 1990 – 1994 гг.; Camry V40: 1994 – 1998 гг.
• Toyota Carina 5 (T170): 1987 – 1992 гг.; Carina 6 (T190): 1992 – 1998 гг.
• Toyota Celica 4 (T160): 1986 – 1989 гг.; Celica 5 (T180): 1989 – 1993 гг.; Celica 6 (T200): 1993 – 1999 гг.
• Toyota Corona 9 (T170): 1987 – 1992 гг.; Corona 10 (T190): 1992 – 1998 гг.
• Toyota Picnic 1 (XM10): 1995 – 2001 гг.
• Toyota RAV4 1 (XA10): 1994 – 2003 гг.
• Toyota Vista 5 (V50): 1998 – 2003 гг.

Типичные проблемы и неисправности

1. Топливный насос: Выход из строя насоса высокого давления приводит к рывкам и нестабильной работе. Признаки: запах бензина в масле и потеря динамики.
2. Клапан EGR: Из-за нагара клапан может заклинить в открытом или закрытом положении, что вызывает колебания оборотов на холостом ходу.
3. Система холостого хода: Загрязнение дроссельной заслонки и регулятора холостого хода — наиболее частая причина «плавающих» оборотов.
4. Вибрация: Обычно связана с критическим износом гидроопор двигателя.
5. Перегрев: Чаще всего вызван потерей герметичности крышки радиатора, что ведет к падению давления в системе охлаждения.

Регламент обслуживания

Для обеспечения ресурса в 500 000 км необходимо строго соблюдать интервалы замены расходных материалов. Ремень ГРМ рекомендуется менять каждые 100 000 км, однако при эксплуатации в суровых условиях срок лучше сократить до 80 000 км.

Объем масла и допуски

• Заправочный объем: 3.9 литра.
• Рекомендуемая вязкость: 5W-30 (всесезонно), 5W-40 (для регионов с жарким климатом).
• Классификация масла: API SL/CF или выше.

Ресурс двигателя

При использовании качественного топлива и своевременной замене масла, ресурс агрегата до капитального ремонта составляет около 500 000 км. Версии, выпущенные после августа 1996 года, имеют чуть меньший запас прочности из-за облегченной поршневой группы, однако при адекватной эксплуатации они остаются одними из самых живучих двигателей своей эпохи.

Практика эксплуатации

Опыт использования двигателя 3S-FE показывает, что мотор крайне лоялен к ошибкам владельца, но имеет свои нюансы, к которым нужно быть готовым:

• Чувствительность к системе зажигания: На поздних версиях (после 1996 года) катушки зажигания требуют более внимательного контроля, чем старый добрый трамблер. При пробоях искры машина начинает «троить».
• Засорение вентиляции картера: Владельцы часто отмечают, что масло начинает активно расходоваться через систему вентиляции при забитом маслоотделителе в клапанной крышке. Регулярная очистка лабиринта помогает избежать этого.
• Проблемы с EGR: При езде по трассе на средних нагрузках детонация может указывать на выход из строя электровакуумного клапана системы рециркуляции. Проверка электрического сопротивления (33–39 Ом) — стандартная процедура для диагностики.
• Дроссельный узел: Очистка БДЗ (блока дроссельной заслонки) раз в 30-40 тысяч км — залог ровного холостого хода.

Источники информации

• Toyota Engine Repair Manual (S-Series).
• OEM-каталоги запчастей Toyota (EPC).
• Техническое руководство по эксплуатации автомобилей семейства T190/T200.
