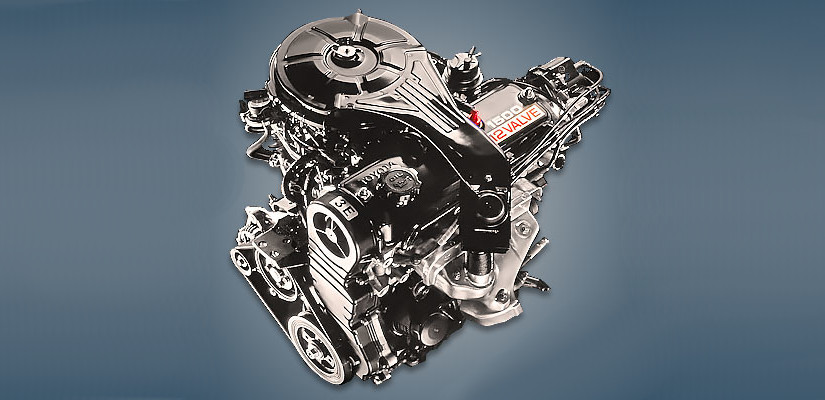

Двигатель Toyota 3E

Двигатель Toyota 3E представляет собой 1,5-литровую силовую установку, которая за годы производства (1986–1994) стала одним из ключевых элементов массового сегмента автомобилей японского концерна. Агрегат проектировался как простой, ремонтопригодный и доступный в обслуживании двигатель для компактных городских машин и семейных седанов. Несмотря на свою надежность в базовых узлах, мотор приобрел специфическую репутацию из-за нюансов карбюраторной системы питания и критической чувствительности к температурным режимам эксплуатации.

Обзор двигателя Toyota 3E

Серия двигателей Toyota E была разработана с целью заменить устаревшие моторы серии K, предложив рынку более экономичные и современные решения с верхним расположением распределительного вала (SOHC). Двигатель 3E стал логичным развитием линейки, предложив объем в 1456 кубических сантиметров. В отличие от более поздних инжекторных версий, 3E оснащался сложным карбюратором, что на текущий момент эксплуатации является основным фактором, влияющим на стабильность работы и расход топлива.

Предназначение данного ДВС заключалось в оснащении переднеприводных моделей Toyota компактного класса. Его архитектура была оптимизирована для установки поперек моторного отсека, что позволило производителю увеличить внутреннее пространство салона в популярных моделях того времени. Двигатель ориентирован на спокойную повседневную езду в городских условиях и на трассе, где его крутящего момента было достаточно для уверенного маневрирования в потоке.

Особенности конструкции

Блок цилиндров и ГБЦ

Блок цилиндров выполнен из серого чугуна, что обеспечивает достаточный запас прочности для своего класса и позволяет выдерживать значительные термические нагрузки. Однако головка блока цилиндров (ГБЦ) отлита из алюминиевого сплава. Такая комбинация материалов при неправильной эксплуатации системы охлаждения приводит к деформациям ГБЦ, так как коэффициент теплового расширения у чугуна и алюминия различается.

ГРМ и клапанный механизм

Привод газораспределительного механизма осуществляется зубчатым ремнем. Это требует строгого соблюдения регламента замены, так как обрыв ремня на данном двигателе в большинстве случаев приводит к загибу клапанов, что влечет за собой необходимость серьезного ремонта ГБЦ. Конструкция ГБЦ предусматривает 12 клапанов (по 3 на цилиндр), что было нестандартным решением для тех лет, способствующим улучшению наполнения камер сгорания топливовоздушной смесью.

Отсутствие гидрокомпенсаторов

В конструкции отсутствуют гидрокомпенсаторы тепловых зазоров клапанов. Это означает, что для поддержания оптимальной работы двигателя необходимо периодически проводить процедуру механической регулировки зазоров с помощью регулировочных шайб. Пренебрежение данной процедурой ведет к «прогару» клапанов или появлению характерного металлического цокота в верхней части двигателя.

Технические характеристики

Модификации

Семейство двигателей серии E на базе 1.5-литрового блока включает несколько модификаций, которые отличаются системами питания и уровнем форсировки:

• 3E — базовая карбюраторная версия, описанная в данной статье.
• 3E-E — версия с электронным впрыском топлива (EFI), что значительно повысило надежность системы подачи смеси и стабильность холостого хода.
• 3E-TE — редкая версия с турбонаддувом, ориентированная на рынок спортивных модификаций компактных моделей.
• 5E-FE — развитие концепции с увеличенным ходом поршня и объемом 1.5 литра, инжекторный мотор с двумя распредвалами (DOHC).
• 5E-FHE — форсированная версия 5E с измененным впускным коллектором и фазами газораспределения.

Применяемость

Двигатель 3E устанавливался на широкий спектр автомобилей Toyota в период с конца 80-х до середины 90-х годов:

• Toyota Carina 5 (T170): 1988–1992
• Toyota Corolla 6 (E90): 1987–1992
• Toyota Corona 9 (T170): 1987–1992
• Toyota Sprinter 6 (E90): 1987–1991
• Toyota Tercel 3 (L30): 1986–1990
• Toyota Tercel 4 (L40): 1990–1994
• Toyota Corsa (L30/L40): 1986–1994
• Toyota Corolla II (L30/L40): 1986–1994

Типичные проблемы и неисправности

• Нестабильная работа карбюратора: Вакуумные трубки и диафрагмы карбюратора со временем теряют эластичность, что приводит к плавающим оборотам и высокому расходу топлива. Решение заключается в профессиональной переборке и настройке карбюратора.
• Перегрев и пробой прокладки ГБЦ: Система охлаждения чувствительна к чистоте радиатора. При перегреве алюминиевую головку часто «ведет», что требует шлифовки плоскости и замены прокладки.
• Масложор (расход масла): Основными причинами является «дубение» маслосъемных колпачков и износ поршневых колец при достижении пробега свыше 150 000 км.
• Клапанный стук: Из-за отсутствия гидрокомпенсаторов требуется регулярная проверка тепловых зазоров. Стук клапанов — верный признак необходимости регулировки.

Регламент обслуживания

Рекомендуемый интервал замены моторного масла составляет 7 000 – 8 000 км. При эксплуатации в тяжелых городских условиях интервал желательно сократить до 5 000 – 6 000 км. Ремень ГРМ рекомендуется менять каждые 80 000 – 90 000 км вместе с натяжным роликом.

Объем масла и допуски

• Заправочный объем: 3.2 литра (при сухом картере).
• Рекомендуемая вязкость: 5W-30 или 10W-30 (в зависимости от климатических условий).
• Допуски: Масла стандарта API категории не ниже SG/SH.

Ресурс двигателя

Заявленный ресурс двигателя 3E составляет около 230 000 км до необходимости проведения капитального ремонта. Данная цифра сильно зависит от качества обслуживания. При регулярной замене масла, контроле состояния системы охлаждения и своевременной регулировке клапанов, двигатель может прослужить значительно дольше, однако износ цилиндропоршневой группы на пробегах за 250 000 км является естественным фактором.

Практика эксплуатации

Опыт владения автомобилями с мотором 3E показывает, что это «механический» двигатель, который требует понимания принципов работы карбюраторных систем.

• Владельцы положительно отзываются о простоте конструкции: большинство неисправностей можно устранить в условиях обычного гаража, не прибегая к дорогостоящему компьютерному оборудованию.
• Основное недовольство вызывает сложность настройки карбюратора. При выходе из строя отдельных диафрагм найти новые запчасти становится крайне сложно, что вынуждает многих переходить на карбюраторы от других моделей, что требует индивидуальной доработки впускного коллектора.
• Зимой мотор требует внимательного отношения к системе прогрева. При неисправной «автоматике» пускового устройства запуск в сильные морозы затруднен.
• Двигатель не предназначен для спортивной езды. При интенсивном педалировании растет не только расход топлива, но и риск перегрева ГБЦ, что при активной эксплуатации сокращает ресурс агрегата.

Источники информации

• Toyota Engine Repair Manual: 3E, 3E-E (OEM Publication No. 36253E).
• Каталог запасных частей Toyota EPC (Electronic Parts Catalog).
• Руководство по ремонту и эксплуатации Toyota Corolla / Sprinter E90.
