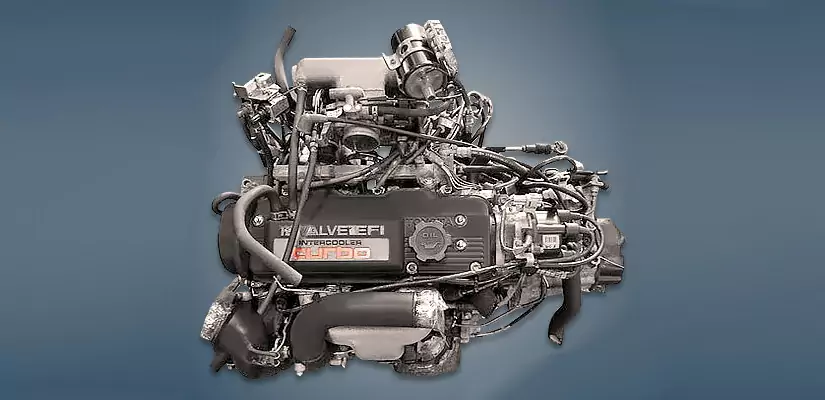

Двигатель Toyota 3E-TE

Двигатель Toyota 3E-TE представляет собой 1,5-литровый бензиновый силовой агрегат с турбонаддувом, который выпускался японским автопроизводителем в период с 1986 по 1990 год. Этот мотор является редким представителем семейства двигателей серии E и предназначался для внутреннего рынка Японии, преимущественно для модели Corolla II в кузове L30. Конструкция двигателя сочетает в себе классические решения тех лет, дополненные системой принудительного нагнетания воздуха, что делает его интересным объектом для изучения с точки зрения истории развития компактных турбомоторов Тойота.

Обзор двигателя

Силовой агрегат Toyota 3E-TE был спроектирован на базе атмосферного 3E-E и стал попыткой инженеров компании добавить динамики легким автомобилям за счет использования турбокомпрессора. Двигатель занимал нишу высокопроизводительных решений для компактных городских моделей, предлагая владельцу увеличенную мощность по сравнению со стандартными версиями. Несмотря на кратковременный период выпуска, мотор стал важной вехой в экспериментах с малообъемными двигателями, оснащенными турбинами на ранних этапах развития технологии в массовом сегменте.

Особенности конструкции

Двигатель построен на базе чугунного блока цилиндров, что обеспечивает достаточную жесткость для работы с избыточным давлением. ГБЦ выполнена из алюминиевого сплава и оснащена 12 клапанами, по 3 на каждый цилиндр (два впускных и один выпускной). Газораспределительный механизм приводится в действие зубчатым ремнем, требующим строгого соблюдения интервалов замены. Конструкция SOHC (один верхний распредвал) подразумевает использование коромысел для управления клапанами, что делает процедуру регулировки зазоров клапанов обязательной сервисной операцией, так как гидравлические компенсаторы в данном двигателе отсутствуют.

Система впрыска и наддува

Система питания 3E-TE базируется на распределенном впрыске топлива (EFI), что для своего времени обеспечивало лучшую эффективность сгорания, чем карбюраторные аналоги. Турбонаддув, установленный на этот мотор, обеспечивает подъем крутящего момента в среднем диапазоне оборотов, однако из-за высокой тепловой нагрузки двигатель требовательнее к состоянию системы охлаждения и качеству масла.

Технические характеристики

Модификации

Семейство двигателей серии E от компании Toyota включает в себя различные конфигурации, которые имеют схожую архитектуру, но отличаются системами питания и наличием наддува:

• 3E: Базовая атмосферная версия с карбюратором.
• 3E-E: Атмосферная версия с электронной системой впрыска топлива.
• 3E-TE: Турбированная версия с впрыском топлива, основной объект данной статьи.
• 5E-FE: Двигатель с увеличенным объемом (1.5 л), 16-клапанной головкой и двумя распредвалами (DOHC), пришедший на смену ранним E-сериям.
• 5E-FHE: Высокопроизводительная версия 5E с измененным впускным коллектором и другими распредвалами.

Применяемость

Данный двигатель предназначался для компактных автомобилей внутреннего японского рынка. Основным носителем являлась модель:

• Toyota Tercel 3-го поколения (кузов L30, 1986–1990 гг.), также известная как Toyota Corolla II.

Типичные проблемы и неисправности

Учитывая возраст и конструктивные особенности, владельцы 3E-TE сталкиваются со следующими проблемами:

• Перегрев: Является основной причиной выхода мотора из строя. Повышенная тепловая нагрузка приводит к пробою прокладки ГБЦ.
• Масложор: Высокие температуры эксплуатации способствуют быстрой деградации маслосъемных колпачков, что приводит к появлению сизого дыма при перегазовках.
• Износ поршневых колец: При пробегах около 100 000 – 120 000 км кольца теряют подвижность или изнашиваются, что требует капитального ремонта поршневой группы.
• Система зажигания: Катушки и коммутаторы чувствительны к старению проводки и перепадам температур в подкапотном пространстве.
• Регулировка клапанов: Отсутствие гидрокомпенсаторов требует проверки зазоров каждые 30 000 – 40 000 км, иначе клапаны начинают «зажиматься» или, напротив, издавать характерный стук.
• Дефицит запчастей: Ввиду малого тиража мотора, поиск специфических навесных агрегатов (особенно узлов турбосистемы) представляет серьезную сложность.

Регламент обслуживания

Для продления жизни турбодвигателя необходимо строго соблюдать сроки замены технических жидкостей. Ремень ГРМ рекомендуется менять каждые 80 000 – 90 000 км вместе с натяжным роликом.

Объем масла и допуски

• Заправочный объем: 3.2 литра (с учетом масляного фильтра).
• Рекомендуемая вязкость: 5W-30 (для нормальных температурных условий), допускается 10W-30 при эксплуатации в жарком климате.
• Допуски: Рекомендуется использовать синтетические или качественные полусинтетические масла, соответствующие классам API SL/SM или выше, с учетом требований для турбированных двигателей.

Ресурс двигателя

Средний ресурс двигателя Toyota 3E-TE до капитального ремонта составляет около 210 000 километров. Реальный срок службы сильно зависит от манеры езды: турбина крайне чувствительна к качеству масла и интервалам его замены. Использование низкооктанового бензина на турбомоторе со степенью сжатия 8.0 приводит к детонации, которая может разрушить поршневую группу за гораздо меньший пробег.

Практика эксплуатации

Практический опыт эксплуатации 3E-TE показывает, что это двигатель для энтузиастов, готовых к поиску редких деталей и регулярному контролю технического состояния. Владельцы часто отмечают следующие моменты:

• Динамика: При исправной турбине мотор обеспечивает хорошую тягу на «низах» и «середине», что выгодно отличает его от атмосферных 3E.
• Обслуживание: Компоновка моторного отсека Tercel L30 в сочетании с турбонаддувом затрудняет доступ к некоторым датчикам и навесному оборудованию, что увеличивает стоимость нормо-часа при ремонте.
• Температурный режим: В летний период эксплуатации или при активном вождении система охлаждения требует идеальной чистоты радиаторов. Забитые соты радиатора — прямой путь к ремонту головки блока.
• Надежность: Двигатель не прощает пренебрежительного отношения к качеству топлива. Работа на «детонационных» режимах быстро приводит к выкрашиванию перегородок на поршнях.

Источники информации

• Toyota Engine Repair Manual, Series E (заводская техническая документация).
• OEM-каталоги запчастей Toyota Parts Catalog для внутреннего рынка Японии (JDM).
• Сервисные бюллетени компании Toyota Motor Corporation по двигателям серии 3E.
