Двигатель Toyota 2NZ-FE: характеристики, проблемы, ресурс, объем масла, ТО

Содержание Показать

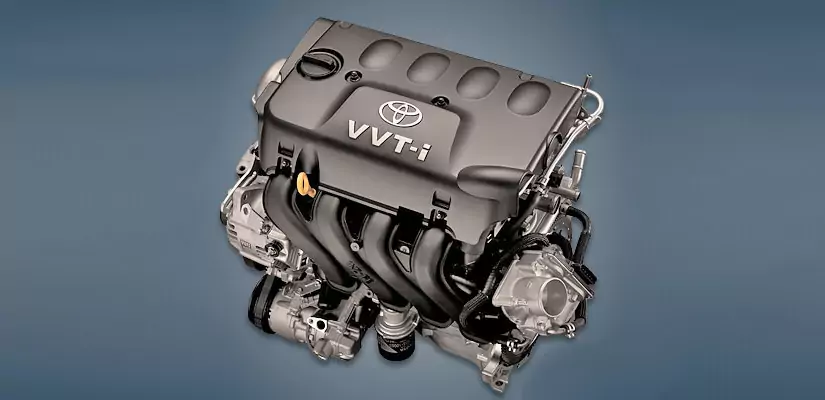

Обзор двигателя Toyota 2NZ-FE

Двигатель Toyota 2NZ-FE представляет собой компактный 4-цилиндровый рядный бензиновый силовой агрегат, разработанный для обеспечения максимальной топливной экономичности в городских условиях эксплуатации. Выпущенный в 1999 году, этот мотор стал логическим продолжением концепции легких алюминиевых двигателей серии NZ, предназначенных для замены морально устаревших чугунных блоков серии E. Конструкция ДВС ориентирована на установку в переднеприводные автомобили малого и субкомпактного классов, где критически важными параметрами являются масса, габариты и простота компоновки в моторном отсеке.

В процессе эволюции в 2003 году силовая установка прошла значительную модернизацию для соответствия экологическим нормам Евро-4. Эти изменения затронули не только систему управления двигателем, но и внутреннюю геометрию ключевых узлов, что позволило сохранить динамические характеристики при ужесточении стандартов чистоты выхлопа. Семейство NZ, куда также входят старшие версии 1NZ-FE и 1NZ-FXE, зарекомендовало себя как надежная база для бюджетных моделей Toyota на протяжении более чем десятилетия.

Особенности конструкции

Архитектура двигателя 2NZ-FE опирается на легкосплавные компоненты для снижения общей массы агрегата. Использование алюминиевого блока и ГБЦ в сочетании с 16-клапанным механизмом газораспределения обеспечивает эффективный отвод тепла и оптимальное наполнение цилиндров топливовоздушной смесью.

Блок цилиндров и поршневая группа

Двигатель 2NZ-FE имеет пятиопорный алюминиевый блок цилиндров и тонкостенные чугунные гильзы. Диаметр цилиндра составляет 75,0 мм, а ход поршня — 73,5 мм. Двигатель оснащен коленчатым валом с четырьмя противовесами и встроенным датчиком положения коленчатого вала. Стальные шатуны имеют крышки, которые крепятся болтами к пластиковой части. В конструкции используются поршни из алюминиевого сплава, полуплавающие поршневые пальцы и низковольтные кольца (два компрессионных и одно маслосъемное).

Головка блока цилиндров (ГБЦ)

Головка блока цилиндров изготовлена из алюминиевого сплава. Механизм включает два верхних распределительных вала (DOHC), приводимых в движение роликовой цепью ГРМ с шагом 8,0 мм. На каждый цилиндр приходится 4 клапана. Система смазки цепи осуществляется через специализированное масляное сопло. Камера сгорания имеет пятиугольную форму, а впускные и выпускные коллекторы расположены поперечно для оптимизации потоков воздуха.

Газораспределительный механизм и VVT-i

Система изменения фаз газораспределения VVT-i установлена на впускном распределительном валу, что позволяет варьировать время открытия клапанов в зависимости от нагрузки. Диаметр впускных клапанов составляет 30,5 мм, выпускных — 25,5 мм. Фазы открытия: впуск — 225 градусов, выпуск — 216 градусов. Регулировка тепловых зазоров клапанов осуществляется с помощью сменных калибровочных шайб.

Технические характеристики

Годы производства	с 1999 года
Рабочий объём, см³	1298
Топливная система	инжектор MPI
Выходная мощность, л.с.	80 – 90
Выходной крутящий момент, Нм	120 – 125
Блок цилиндров	алюминий R4
ГБЦ	алюминий 16 V
Диаметр цилиндра, мм	75
Ход поршня, мм	73.5
Степень сжатия	10.5
Функции управления	ETCS-i (с 2004 года)
Гидрокомпенсаторы	с 2004 года (на части рынков)
Привод ГРМ	цепь
Фазорегулятор	впуск VVT-i
Турбонаддув	нет
Рекомендуемое моторное масло	5W-30 (API SN/ILSAC GF-5)
Объём моторного масла, литры	3.7
Тип топлива	бензин АИ-95
Экологический класс	ЕВРО 2/3/4
Расход топлива (город/трасса/смешанный)	7.6 / 4.8 / 5.7 л/100 км
Ресурс двигателя, км	~250 000
Вес двигателя, кг	88

Модификации

Основное различие между модификациями 2NZ-FE заключается в экологической настройке системы управления (ЭБУ) и сопутствующей периферии. С 2003 года, в связи с переходом на стандарт Евро-4, в конструкцию были внедрены:

Измененная форма поршня для улучшения полноты сгорания.
Переработанная конфигурация выпускного коллектора.
Обновленный трехкомпонентный каталитический нейтрализатор.
Переход на 32-битную архитектуру ЭБУ для более точного контроля впрыска и зажигания.

Применяемость

Двигатель 2NZ-FE устанавливался на следующие модели Toyota:

Toyota bB (NCP3, 2000–2005 гг.)
Toyota Echo (XP10, 1999–2005 гг.)
Toyota Ist (XP60, 2002–2007 гг.)
Toyota Porte (AP10, 2004–2012 гг.; XP140, с 2012 года)
Toyota Yaris (XP10, 1999–2005 гг.; XP90, 2005–2011 гг.; XP130, с 2011 года)
Toyota Platz (XP10, 1999–2005 гг.)
Toyota Vitz (XP10, 1999–2005 гг.; XP90, 2005–2010 гг.)

Типичные проблемы и неисправности

Повышенный расход масла: Чаще проявляется после 150 000 км пробега из-за залегания маслосъемных колец. Решается раскоксовкой или капитальным ремонтом с заменой колец.
Шумы в приводе ГРМ: Растяжение цепи ГРМ после 200 000 км вызывает характерный металлический рокот. Требуется замена комплекта цепи вместе с натяжителем и демпфером.
Нестабильный холостой ход: Загрязнение дроссельной заслонки и клапана холостого хода. Требуется периодическая чистка узлов специализированными составами.
Свист ремня генератора: Признак износа и растрескивания ремня. Необходима замена на новый.
Вибрации на холостых оборотах: Нередко связаны с износом передней опоры двигателя, загрязнением форсунок или засорением топливного фильтра.
Прочие замечания: Поломка датчика давления масла, утечки через задний сальник коленвала, ограниченная ремонтопригодность блока из-за тонких стенок гильз.

Регламент обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать интервалы замены масла не более 7–8 тысяч километров при эксплуатации в тяжелых городских условиях.

Объем масла и допуски

Заправочный объем: 3.7 литра.
Рекомендуемая вязкость: 5W-30 (допускается 0W-20 для экономии топлива).
Допуски: API SN/SL, ILSAC GF-5/GF-6.

Ресурс двигателя

Заявленный производителем расчетный ресурс составляет около 250 000 км. При качественном уходе, использовании оригинальных запчастей и своевременной замене масла агрегат способен преодолеть этот порог, однако после 200 000 км пробега часто требуется внимание к состоянию ЦПГ и привода ГРМ. Использование низкокачественных смазочных материалов ведет к ускоренному износу фазорегулятора VVT-i и залеганию колец.

Практика эксплуатации

Владельцы и механики отмечают, что 2NZ-FE является крайне предсказуемым двигателем при соблюдении регламента. Основные впечатления от эксплуатации:

Экономичность: При спокойном стиле вождения мотор демонстрирует отличные показатели по расходу топлива, что делает его оптимальным для городской логистики.
Температурный режим: Двигатель чувствителен к перегревам из-за алюминиевой конструкции; следить за состоянием системы охлаждения нужно постоянно.
Динамика: Мощности 80-90 л.с. достаточно для легких городских хэтчбеков, но на трассе при полной загрузке автомобиля ощущается нехватка тяги на обгонах.
Ремонтопригодность: Подкапотное пространство организовано грамотно, доступ к основным узлам для ТО не затруднен, что снижает стоимость сервисного обслуживания.
