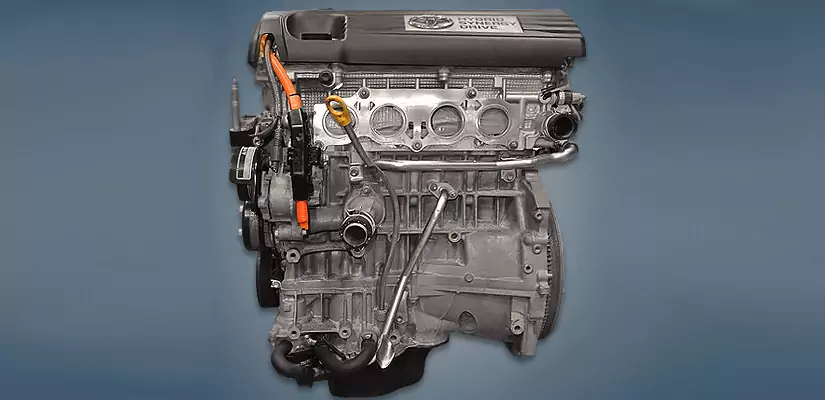

Двигатель Toyota 2AZ-FXE: характеристики, проблемы, ресурс, объем масла, ТО

Двигатель Toyota 2AZ-FXE представляет собой специализированную версию 2,4-литрового агрегата семейства AZ, спроектированную исключительно для работы в составе гибридных силовых установок Hybrid Synergy Drive. В отличие от своих бензиновых собратьев, данный мотор функционирует по циклу Аткинсона, что обеспечивает высокую топливную эффективность и оптимизацию процесса горения смеси. За десятилетия эксплуатации на моделях Camry, Estima, Alphard и премиальном Lexus HS он зарекомендовал себя как надежный, хоть и требовательный к обслуживанию силовой агрегат.

Содержание Показать

Обзор: история и назначение

Разработка двигателя 2AZ-FXE началась в конце 90-х годов как часть стратегии Toyota по массовой электрификации транспорта. Инженеры поставили задачу создать ДВС, который максимально эффективно работал бы в паре с электромоторами, имея при этом достаточный запас крутящего момента для тяжелых минивэнов и седанов D-класса. Основное отличие от стандартного 2AZ-FE заключается в измененных фазах газораспределения, повышенной степени сжатия и упрощенной навесной системе, так как многие функции (например, привод кондиционера) в гибридах переложены на электротягу.

На китайском рынке для локальной сборки доступна версия 3AZ-FXE, которая конструктивно повторяет 2AZ-FXE, но адаптирована под локальные экологические нормы и особенности топлива. Двигатель ориентирован на максимальную экономичность в городском цикле, где гибридная система позволяет часто глушить ДВС, снижая нагрузку на поршневую группу и общие выбросы CO2.

Особенности конструкции

Блок цилиндров и ГБЦ

Силовой агрегат построен на базе алюминиевого блока с чугунными гильзами, что является стандартным решением для серии AZ. Однако для версии FXE были внедрены специфические поршни с иной геометрией днища для достижения высокой степени сжатия 12.5:1. Головка блока цилиндров (ГБЦ) также выполнена из алюминиевого сплава, имеет 16 клапанов и два распределительных вала. Одной из критических особенностей конструкции ранних версий (до 2007 года) была недостаточная глубина резьбы в блоке под болты ГБЦ, что приводило к их вытягиванию при перегреве.

ГРМ и фазорегуляторы

Привод газораспределительного механизма осуществляется однорядной роликовой цепью. Система оснащена одним фазовращателем VVT-i на впускном распредвале. Отсутствие гидрокомпенсаторов требует периодической проверки и регулировки тепловых зазоров клапанов путем подбора толкателей нужной толщины. Это решение принято ради снижения массы движущихся частей и уменьшения трения, что критически важно для экономичного цикла Аткинсона.

Впрыск и система управления

Топливная система представлена классическим распределенным впрыском (MPI). Использование простого инжектора вместо прямого впрыска (как в версиях FSE) положительно сказывается на надежности, особенно при работе на низкокачественном топливе. Двигатель работает под управлением сложной системы гибридного контроля, которая постоянно корректирует обороты ДВС для обеспечения максимального КПД при зарядке высоковольтной батареи или прямой передаче тяги на трансмиссию.

Технические характеристики

Годы производства	с 2000 года
Рабочий объём, см³	2362
Топливная система	инжектор MPI
Выходная мощность, л.с.	131 – 150
Выходной крутящий момент, Нм	190
Блок цилиндров	алюминий R4
ГБЦ	алюминий 16 В
Диаметр цилиндра, мм	88,5
Ход поршня, мм	96
Степень сжатия	12.5
Тип двигателя	Гибридный (Цикл Аткинсона)
Гидрокомпенсаторы	нет
Привод ГРМ	цепь
Фазорегулятор	Впуск VVT-i
Турбонаддув	нет
Рекомендуемое моторное масло	5W-30 (допускается 0W-20)
Объём моторного масла, литры	4.3
Тип топлива	бензин АИ-95
Евростандарты	ЕВРО 4/5
Расход топлива (город/шоссе/смеш), л/100 км	6.9 / 6.7 / 6.7
Ресурс двигателя, км	~250 000
Вес, кг	145

Модификации

Семейство двигателей 2AZ имеет несколько версий, но FXE стоит особняком:

2AZ-FE: Базовый вариант с распределенным впрыском, устанавливался на большинство обычных моделей Toyota (RAV4, Camry).
2AZ-FSE: Версия с непосредственным впрыском D-4.
2AZ-FXE: Специальная гибридная версия, работающая по циклу Аткинсона. Отличается степенью сжатия, отсутствием гидрокомпенсаторов и упрощенным навесным оборудованием.
3AZ-FXE: Локализованная для Китая модификация, конструктивно идентичная 2AZ-FXE.

Применяемость

Список автомобилей, оснащенных данным силовым агрегатом:

Toyota Alphard (AH10) 2005–2008
Toyota Alphard (AH20) 2008–2015
Toyota Camry (XV40) 2006–2011
Toyota Camry (XV50) 2011–2017
Toyota Estima (XR30) 2001–2005
Toyota Estima (XR50) 2006–2019
Toyota Sai (K10) 2009–2017
Lexus HS 250h (F10) 2009–2017

Типичные проблемы и неисправности

Разрушение резьбы болтов ГБЦ: Актуально для машин до 2007 года выпуска. При перегреве болты вытягиваются, что приводит к пробою прокладки и утечке антифриза. Решается установкой усиленных шпилек или ремонтом резьбы (футорки).
Расход масла: На двигателях после 2007 года из-за конструктивных особенностей маслосъемных колец часто возникает «масложор». Проблема прогрессирует при больших интервалах замены масла.
Грязная дроссельная заслонка: Из-за специфики циклической работы мотора дроссель быстро зарастает нагаром, что вызывает плавающие обороты и затрудненный запуск. Требует регулярной очистки каждые 30-40 тыс. км.
Растяжение цепи ГРМ: После 150 000 км пробега цепь начинает растягиваться. Симптомы: характерный металлический звук при холодном пуске.
Насос охлаждающей жидкости: Ресурс помпы ограничен 50 000 – 70 000 км пробега.
Отзывная кампания 2010 года: Касалась возможной утечки топлива из-за дефекта магистрали при аварийных нагрузках.

Регламент обслуживания

Техническое обслуживание рекомендуется проводить каждые 10 000 км. Однако при эксплуатации в условиях города (частые пуски ДВС в гибридной системе) интервал желательно сократить до 7 500 км.

Объем масла и допуски

Заправочный объем: 4.3 литра.
Рекомендуемая вязкость: 5W-30 (для новых моторов допускается 0W-20 для экономии топлива).
Стандарты: API SN/SP, ILSAC GF-5/GF-6.
Рекомендация: Использовать только полностью синтетические масла для предотвращения залегания поршневых колец.

Ресурс двигателя

При соблюдении регламента обслуживания и своевременной замене расходных материалов двигатель способен пройти около 250 000 – 300 000 км до капитального ремонта. Важным фактором ресурса является состояние гибридной батареи: если батарея слабая, ДВС работает чаще и под большей нагрузкой, что ускоряет износ цилиндро-поршневой группы.

Практика эксплуатации

Эксплуатация 2AZ-FXE требует понимания специфики гибридной установки. Мотор не любит коротких поездок в холодное время года, когда он не успевает выйти на рабочую температуру, что способствует образованию эмульсии и отложений.

Динамика: Владельцы отмечают достаточную мощность для спокойной езды. При активном нажатии на педаль акселератора двигатель работает на высоких оборотах, что сопровождается характерным гулом — это особенность бесступенчатой трансмиссии.
Обслуживание клапанов: Отсутствие гидрокомпенсаторов заставляет владельцев обращаться в сервис для проверки зазоров раз в 100 000 км, что многие пропускают, рискуя прогаром клапанов.
Масложор: Многих расстраивает необходимость периодического долива масла после пробега 150 000 км, но этот фактор считается предсказуемым для данного поколения двигателей Toyota.
Надежность навесного: Упрощенная конструкция навесного оборудования (отсутствие ремней привода агрегатов) значительно упрощает доступ к передней части двигателя при ремонте.
