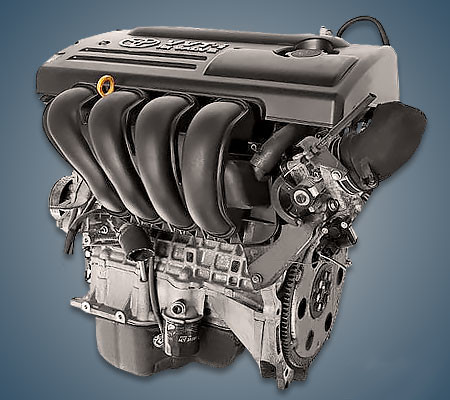

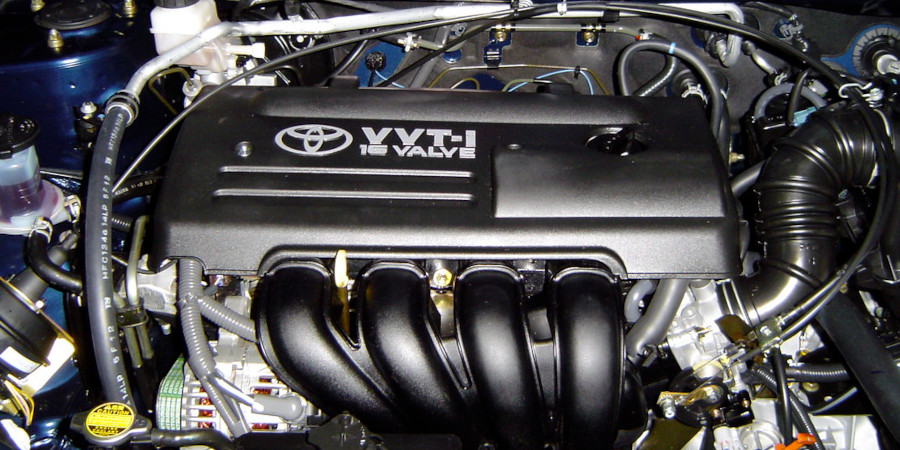

Двигатель Toyota 1ZZ

Двигатель Toyota 1ZZ-FE представляет собой 1,8-литровый четырехцилиндровый силовой агрегат, ставший массовым решением для целого ряда моделей японского концерна в период с 1997 по 2009 год. Разработанный для замены устаревших чугунных моторов серии A, этот двигатель ознаменовал переход компании к широкому внедрению алюминиевых сплавов для снижения веса и улучшения экономичности. Основным местом производства агрегатов была Канада, что обусловлено первоначальным прицелом на североамериканский рынок и модель Toyota Corolla.

Обзор

Проект серии ZZ был запущен Toyota в конце 90-х как ответ на жесткие требования по экологичности и весу автомобилей. Двигатель 1ZZ-FE стал первым в этой линейке, получив алюминиевый блок с тонкими гильзами, что позволило значительно облегчить конструкцию по сравнению с предшественниками. Мотор предназначался для установки на автомобили среднего класса, обеспечивая баланс между динамикой и топливной экономичностью.

Исторически мотор развивался в двух основных ветвях: массовые версии 1ZZ-FE (с 1999 года оснащались системой VVT-i) и специализированные 1ZZ-FED, ориентированные на более активную езду на компактных купе. Отдельные модификации, такие как 1ZZ-FBE, выпускались для рынков стран Латинской Америки, где популярно топливо с высоким содержанием этанола.

Особенности конструкции

Блок цилиндров и поршневая группа

Блок цилиндров изготовлен из литого алюминиевого сплава, что обеспечивает высокую теплопроводность и малый вес. Конструкция блока — «open deck» (открытая рубашка охлаждения), что облегчает процесс литья, но несколько снижает общую жесткость конструкции при пиковых тепловых нагрузках. Внутри блока запрессованы тонкостенные чугунные гильзы. Поршни — Т-образные, длинноходные, что способствует высокому крутящему моменту на низких и средних оборотах.

ГБЦ и ГРМ

Головка блока цилиндров также выполнена из алюминиевого сплава. Двигатель оснащен двумя распределительными валами (DOHC) и 16 клапанами. Важной особенностью конструкции является отсутствие гидравлических компенсаторов зазора клапанов: зазоры регулируются подбором толкателей нужной толщины, что требует периодического контроля (обычно раз в 100 000 км).

Впрыск и фазорегуляторы

Система изменения фаз газораспределения VVT-i на впускном валу позволяет плавно регулировать перекрытие клапанов в зависимости от нагрузки. Это улучшает наполняемость цилиндров на разных режимах работы. Топливная система — распределенный впрыск с форсунками, установленными во впускном коллекторе.

Технические характеристики

Модификации

• 1ZZ-FE — базовая версия для массовых моделей, серийно выпускалась с 1997 года. Оснащена системой VVT-i (с 1999 года).
• 1ZZ-FED — версия с модифицированной головкой блока и другим впускным коллектором, обеспечивающая лучшую продувку на высоких оборотах. Применялась на спортивных модификациях.
• 1ZZ-FBE — специализированная модификация для рынка Бразилии, адаптированная под работу на этаноловом топливе (Flex Fuel).

Применяемость

• Toyota Corolla (E110, E120, E130)
• Toyota Avensis (T220, T250)
• Toyota Celica (T230)
• Toyota Matrix
• Toyota MR2 (W30)
• Toyota Vista / Vista Ardeo
• Toyota Will VS
• Toyota Allion / Premio
• Toyota Opa
• Pontiac Vibe

Типичные проблемы и неисправности

• Повышенный расход масла: Основная болезнь двигателей до 2002 года выпуска. Проблема кроется в конструкции маслосъемных колец, которые быстро закоксовываются. Замена колец на модернизированные является единственным радикальным решением.
• Растяжение цепи ГРМ: При пробегах свыше 150 000 км цепь может растягиваться, что сопровождается характерным металлическим стрекотом на холостых оборотах.
• Неисправности системы холостого хода: Плавающие обороты часто связаны с засорением дроссельной заслонки и клапана холостого хода. Требуется регулярная чистка.
• Вибрации на холостом ходу: Часто вызваны износом задней гидроопоры двигателя.
• Последствия перегрева: Из-за алюминиевого блока с тонкой рубашкой охлаждения двигатель крайне чувствителен к повышению температуры. Перегрев часто ведет к деформации привалочной плоскости ГБЦ и задирам в цилиндрах.

Регламент обслуживания

Объем масла и допуски

• Заправочный объем: 3,7 литра (при замене с фильтром).
• Рекомендуемая вязкость: 5W-30 (для умеренного климата), 5W-20 (для экономии топлива).
• Допуски: API не ниже SL, ILSAC GF-4 или GF-5.

Интервал замены моторного масла рекомендуется сократить до 7 500 – 8 000 км в условиях городской эксплуатации, чтобы предотвратить закоксовку поршневых колец.

Ресурс двигателя

Средний ресурс двигателя 1ZZ-FE при надлежащем обслуживании составляет около 200 000 – 250 000 км. Двигатели, выпущенные после 2005 года, имеют улучшенную поршневую группу, что положительно сказывается на их долговечности. После пробега 200 000 км часто требуется капитальный ремонт, включающий гильзовку блока, так как расточка в ремонтный размер конструктивно не предусмотрена.

Практика эксплуатации

Владельцы отмечают следующие особенности при ежедневном использовании автомобиля:

• Отличная динамика в городе и высокая экономичность при исправной топливной системе и чистых форсунках.
• Отсутствие гидрокомпенсаторов упрощает конструкцию ГБЦ, но накладывает необходимость следить за зазорами клапанов, что многие игнорируют.
• Двигатель очень чувствителен к качеству охлаждающей жидкости; использование старого антифриза ведет к коррозии внутри блока.
• При холодном пуске зимой возможен повышенный шум цепи ГРМ, который пропадает после прогрева; это сигнализирует о необходимости проверки натяжителя.
• Масложор — главная головная боль владельцев ранних версий. При покупке авто с этим мотором первым делом стоит проводить эндоскопию цилиндров и замер компрессии.

Источники информации

• Toyota Service Manual: Engine Repair Manual 1ZZ-FE.
• OEM-каталог запчастей Toyota (EPC).
• Технический бюллетень по модернизации маслосъемных колец поршневой группы ZZ-series.
