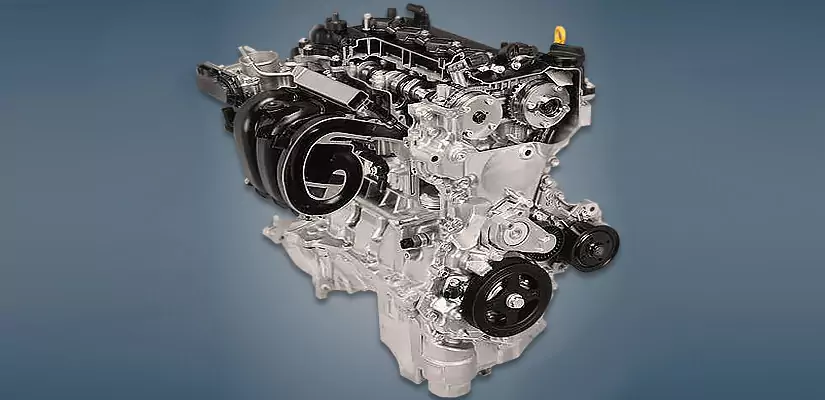

Двигатель Toyota 1ZR-FAE

Двигатель Toyota 1ZR-FAE представляет собой высокотехнологичный 1,6-литровый силовой агрегат, ставший развитием серии ZR и дебютировавший в 2009 году. Конструкция мотора ориентирована на достижение баланса между эффективностью расхода топлива и отзывчивостью при ускорении за счет внедрения продвинутой системы бесступенчатого изменения высоты подъема клапанов Valvematic. Широкое распространение данного ДВС на рынках Китая, США и Европы сделало его массовым решением для переднеприводных моделей концерна, требующих надежности при повседневной эксплуатации.

Обзор двигателя 1ZR-FAE

Силовой агрегат 1ZR-FAE спроектирован для замены менее эффективных версий серии ZZ и части моторов серии ZR с более простой архитектурой. Основная задача инженеров заключалась в создании компактного и легкого двигателя, способного соответствовать строгим экологическим нормам без потери динамических характеристик. Благодаря внедрению системы Valvematic, блок управления двигателем получил возможность динамически регулировать высоту подъема впускных клапанов, что фактически исключило необходимость в классической дроссельной заслонке для регулирования нагрузки на режимах частичных мощностей, снижая насосные потери.

Производство локализовано на мощностях Toyota в различных регионах, что обеспечивает глобальную доступность запчастей. Конструктивно двигатель выполнен в конфигурации R4 с алюминиевым блоком, что делает его чувствительным к перегревам, но обеспечивает высокую удельную мощность. Вариант 1ZR-FBE, адаптированный для работы на этаноле (E85), является по сути тем же агрегатом с измененными калибровками ЭБУ и усиленными компонентами топливной системы, что подчеркивает универсальность платформы ZR.

Особенности конструкции

Блок цилиндров и ГБЦ

Блок цилиндров изготовлен из алюминиевого сплава с запрессованными тонкостенными чугунными гильзами, что минимизирует массу конструкции. В нижней части блока установлена лестничная рама (bedplate) для повышения жесткости коленчатого вала. Головка блока цилиндров также выполнена из алюминия и несет в себе механизм Valvematic, который располагается непосредственно над впускными клапанами, что делает ГБЦ конструктивно более сложной по сравнению с версиями 1ZR-FE.

ГРМ и фазорегуляторы

Привод газораспределительного механизма осуществляется однорядной цепью, которая отличается сравнительно скромным ресурсом при использовании некачественного масла. Система Dual VVT-i обеспечивает изменение фаз газораспределения как на впускном, так и на выпускном распредвалах. В сочетании с Valvematic это позволяет оптимизировать процесс наполнения цилиндров на всех режимах работы: от холостого хода до пиковых нагрузок.

Система Valvematic

Это ключевая особенность мотора. Исполнительный механизм Valvematic управляет высотой подъема впускных клапанов через промежуточный вал с кулачками переменного профиля. Это позволяет двигателю работать на более бедных смесях при низких нагрузках, значительно снижая потребление топлива. Обслуживание системы требует высокой квалификации, так как электроника и механические приводы крайне чувствительны к чистоте моторного масла.

Технические характеристики

Модификации

• 1ZR-FE: Базовая версия с системой Dual VVT-i, но без механизма Valvematic. Оснащена простым впуском.
• 1ZR-FAE: Версия, рассматриваемая в данной статье, с системой изменения высоты подъема клапанов Valvematic.
• 1ZR-FBE: Адаптация для работы на биоэтаноле (E85), встречается преимущественно на рынках Южной Америки и некоторых азиатских стран. Отличается иными поршнями (степень сжатия) и компонентами топливной системы, стойкими к спиртам.

Применяемость

Двигатель 1ZR-FAE широко использовался в модельном ряду Toyota и дочерних брендов:

• Toyota Auris 1 (E150), 2009–2012 гг.
• Toyota Auris 2 (E180), 2012–2018 гг.
• Toyota Avensis 3 (T270), 2009–2018 гг.
• Toyota Corolla 10 (E150), 2009–2013 гг.
• Toyota Corolla E170, 2013–2019 гг.
• Toyota Verso R20, 2009–2018 гг.
• Lotus Elise 3, 2010–2021 гг. (модификации с 1.6 двигателем)

Типичные проблемы и неисправности

• Повышенный расход масла (масложор): Проявляется ближе к пробегу 150 000 км. Причина кроется в залегании маслосъемных колец из-за несвоевременной замены масла или использования низкокачественных смазочных материалов.
• Проблемы с механизмом Valvematic: Блок управления Valvematic подвержен отказам из-за попадания влаги или внутренних неисправностей сервопривода. Симптомы: двигатель переходит в аварийный режим, падает мощность, загорается «Check Engine».
• Износ цепи ГРМ: Ресурс цепи составляет около 150 000 – 180 000 км. При растяжении цепь начинает издавать характерный металлический лязг при запуске и на холостых оборотах.
• Нагар во впускном тракте: Из-за особенностей системы вентиляции картерных газов и впрыска MPI впускные клапаны и коллектор покрываются отложениями, что ведет к нестабильному холостому ходу и ухудшению отклика на педаль газа.
• Помпа охлаждающей системы: Водяной насос является слабым звеном и часто требует замены каждые 50 000 – 80 000 км. Признаки: характерный свист или течь антифриза.
• Посторонние звуки VVT-i: Износ муфт VVT-i сопровождается кратковременным треском в первые секунды после холодного пуска двигателя.

Регламент обслуживания

Объем масла и допуски

Для корректной работы системы Valvematic крайне критично использование качественного моторного масла с соответствующими допусками:

• Заправочный объем: 4.2 литра.
• Рекомендуемая вязкость: 0W-20 или 5W-20 для максимальной экономии топлива и корректной работы фазорегуляторов.
• Допуски: API SN, SL, ILSAC GF-5.
• Интервал замены: не более 7 500 – 10 000 км в зависимости от условий эксплуатации.

Ресурс двигателя

Средний ресурс двигателя 1ZR-FAE при соблюдении регламента обслуживания составляет около 250 000 км. Однако при регулярной замене масла каждые 7-8 тысяч километров и использовании качественного топлива пробег до капитального ремонта блока может быть увеличен. Основным ограничивающим фактором является состояние гильз цилиндров и износ механизма Valvematic, ремонт которого экономически не всегда целесообразен.

Практика эксплуатации

Владельцы отмечают следующие аспекты при повседневном использовании автомобиля с двигателем 1ZR-FAE:

• Динамика двигателя субъективно воспринимается как достаточная для города, но на трассе при обгонах на скоростях выше 100 км/ч чувствуется нехватка крутящего момента, что вынуждает переключаться на пониженные передачи или активно использовать возможности вариатора (если установлен).
• Мотор очень требователен к качеству моторного масла. Любое отклонение от вязкости 0W-20 или использование дешевых минеральных масел ведет к быстрой деградации муфт VVT-i и засорению масляных каналов системы Valvematic.
• Шумная работа на холостых оборотах является особенностью конструкции, а не признаком неисправности, что часто смущает владельцев, пересаживающихся на этот мотор с других марок.
• Зимой при экстремально низких температурах двигатель долго прогревается, что характерно для всех моторов с высоким КПД, поэтому установка предпускового подогревателя оправдана для регионов с суровым климатом.

Источники информации

• Toyota Engine Repair Manual, ZR Series, 2009.
• Официальный каталог запчастей Toyota EPC (Electronic Parts Catalog).
• Техническая документация для моделей Auris/Corolla E150/E180 (сервисные бюллетени по обслуживанию системы Valvematic).
