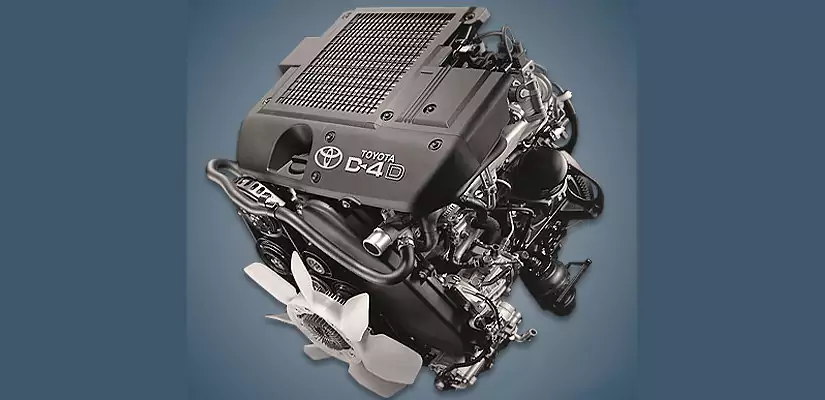

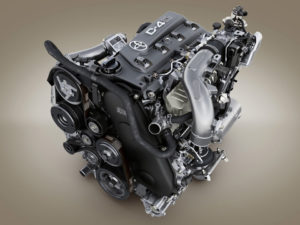

Двигатель Toyota 1KD-FTV

Двигатель Toyota 1KD-FTV представляет собой трехлитровый рядный четырехцилиндровый дизельный агрегат, пришедший на смену легендарной серии 1KZ. Силовая установка оснащена системой прямого впрыска топлива Common Rail от компании Denso и турбокомпрессором с изменяемой геометрией (VGT), что позволило значительно повысить отдачу и топливную экономичность. Мотор получил широкое распространение на внедорожной линейке Toyota, став эталоном надежности в сегменте тяжелых условий эксплуатации на протяжении двух десятилетий.

Обзор двигателя 1KD-FTV

Разработка 1KD-FTV велась с учетом ужесточающихся экологических норм и растущих требований к крутящему моменту на низких оборотах. Инженерам удалось создать агрегат, который, несмотря на меньший рабочий объем по сравнению с предшественником (2982 см³ против 2986 см³ у 1KZ), обладает гораздо более высокой эффективностью благодаря прецизионному впрыску под высоким давлением.

Двигатель ориентирован на установку в рамные внедорожники и пикапы, где критически важна тяга при буксировке, движении по бездорожью и полной загрузке автомобиля. Внедрение турбины CT16V с изменяемой геометрией позволило свести к минимуму эффект «турбоямы», обеспечивая уверенный подхват практически с холостых оборотов.

Особенности конструкции

Блок цилиндров и ГБЦ

Блок цилиндров выполнен из высокопрочного чугуна, что обеспечивает достаточный запас прочности для эксплуатации в экстремальных режимах. Внутри установлены сменные гильзы, что допускает возможность капитального ремонта двигателя с расточкой или гильзовкой. Головка блока цилиндров (ГБЦ) изготовлена из алюминиевого сплава и имеет 16-клапанную архитектуру (по 4 клапана на цилиндр). Распредвалы приводятся в движение комбинацией зубчатого ремня и шестерен, что требует строгого соблюдения регламента замены ГРМ.

Система питания и наддув

Сердцем топливной системы является аккумуляторный впрыск Common Rail. Форсунки Denso работают под высоким давлением, обеспечивая многофазный впрыск для снижения шумности и вибраций дизеля. Турбокомпрессор Toyota CT16V с изменяемой геометрией направляющего аппарата турбинного колеса управляется блоком ECU и создает избыточное давление до 1,1 бар, что позволяет мотору сохранять высокую динамику даже в горных условиях.

Технические характеристики

Модификации 1KD-FTV

• 1KD-FTV 109 л.с. — базовая версия с пониженной форсировкой для коммерческого транспорта.
• 1KD-FTV 136 л.с. — промежуточный вариант с переработанным механизмом газораспределения.
• 1KD-FTV 163 л.с. — модификация с доработанной системой охлаждения поршневой группы.
• 1KD-FTV 170 л.с. — версия с измененной геометрией поршней для работы в стандартах Евро-4.
• 1KD-FTV 173 л.с. — топовая модификация с программными оптимизациями системы управления впрыском.

Применяемость

• Toyota 4Runner 4 (N210): 2002–2009
• Toyota Fortuner AN60: 2004–2015
• Toyota Fortuner 2 (AN160): с 2015 года
• Toyota Hiace (H200): все годы выпуска
• Toyota Hilux 6 (N140): 2001–2005
• Toyota Hilux 7 (AN10): 2005–2015
• Toyota Hilux 8 (AN120): с 2015 года
• Toyota Land Cruiser Prado 120 (J120): 2006–2009
• Toyota Land Cruiser Prado 150 (J150): с 2015 года
• Toyota Land Cruiser 70 (после рестайлинга 2007 года)

Типичные проблемы и неисправности

• Разрушение поршней: В двигателях выпуска до 2011 года фиксировались случаи появления трещин в алюминиевых поршнях. Проблема чаще всего связана с детонацией при работе на низкооктановом топливе или перегревом.
• Топливная аппаратура: Форсунки системы Common Rail критичны к качеству дизельного топлива. После 100 000 км пробега возможна потеря герметичности клапана мультипликатора, что ведет к падению давления в рампе и затрудненному пуску.
• Регулировка клапанов: Отсутствие гидрокомпенсаторов обязывает владельца проверять зазоры ГРМ каждые 40-50 тысяч км. Игнорирование приводит к нестабильной работе и потере мощности.
• Закоксовывание: Двигатель склонен к отложению сажи во впускном тракте (система EGR) и залеганию поршневых колец при использовании низкокачественного масла.
• Медные шайбы форсунок: У моделей 2004–2007 годов встречается прогар уплотнительных шайб под форсунками, что приводит к прорыву картерных газов, падению давления масла и появлению белого дыма из выхлопной трубы.

Регламент обслуживания

Плановое обслуживание проводится каждые 15 000 км, однако в условиях эксплуатации с частыми простоями в пробках или при движении по бездорожью рекомендуется сокращать интервал замены масла до 10 000 км.

Объем масла и допуски

• Заправочный объем: 7.0 литров (при смене с фильтром).
• Вязкость: 0W-30 (для холодного климата), 5W-30 (всесезонно), 10W-30 (для жаркого климата).
• Допуски: Соответствие стандартам API CF-4 или выше, ACEA B3/B4.

Ресурс двигателя

При соблюдении правил эксплуатации и качественном обслуживании ресурс 1KD-FTV составляет около 400 000 км до капитального ремонта. Основным ограничивающим фактором долговечности являются состояние поршневой группы и качество распылителей форсунок. Своевременная замена ремня ГРМ (каждые 150 000 км, хотя по регламенту может быть и меньше) критична для защиты клапанов от встречи с поршнями.

Практика эксплуатации

Владельцы отмечают высокую тяговитость мотора, которая делает тяжелые внедорожники весьма динамичными на трассе. Однако есть и выраженные негативные моменты:

• Высокая стоимость оригинальных форсунок Denso — основная статья расходов при пробегах за 150 000 км.
• Вибрации на холостом ходу часто указывают на необходимость диагностики топливной коррекции.
• Необходимость удаления сажи из впускного коллектора: при больших пробегах клапан EGR забивает впускной тракт, что снижает проходное сечение воздуха.
• Зимний запуск при температурах ниже -25°C требует использования качественных присадок-антигелей и полностью исправных свечей накала.

Источники информации

• Toyota Repair Manual for 1KD-FTV Engine (EM045E).
• OEM Electronic Parts Catalog (EPC) Toyota.
• Toyota New Car Features (NCF) Bulletins for Land Cruiser/Hilux series.
