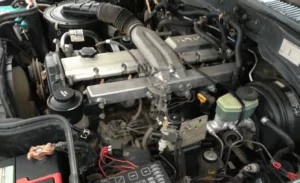

Двигатель Toyota 1HZ

Двигатель Toyota 1HZ представляет собой шестицилиндровый рядный дизельный агрегат рабочим объемом 4,2 литра, завоевавший репутацию одного из самых выносливых силовых установок в истории автомобилестроения. С момента начала серийного производства в 1990 году этот мотор стал синонимом надежности для тяжелых внедорожников, работающих в самых суровых климатических и эксплуатационных условиях. Архитектура двигателя базируется на простоте и механической прочности, что позволяет ему сохранять работоспособность даже при значительном износе и использовании топлива низкого качества.

Обзор двигателя Toyota 1HZ

Двигатель 1HZ был разработан инженерами Toyota как замена устаревшим сериям дизелей для оснащения внедорожников серии Land Cruiser 70-й и 80-й серий, а также микроавтобусов Coaster. Основная задача при создании мотора заключалась в достижении максимального ресурса при эксплуатации в условиях отсутствия квалифицированного сервиса и качественных расходных материалов. В отличие от форсированных турбомоторов, 1HZ проектировался как атмосферный «миллионник», где приоритет отдавался высокому крутящему моменту на низких оборотах, а не пиковой мощности.

Особенности конструкции

Конструктивно Toyota 1HZ — это классический рядный шестицилиндровый двигатель с чугунным блоком цилиндров и чугунной головкой блока цилиндров. Такая комбинация обеспечивает высокую жесткость всей конструкции и устойчивость к локальным перегревам.

Блок цилиндров и ГБЦ

Чугунный блок цилиндров отличается массивностью и запасом прочности, позволяющим проводить капитальный ремонт с расточкой цилиндров под ремонтные размеры поршней. Головка блока цилиндров также выполнена из чугуна, что снижает риск её деформации при перегреве, однако требует строгого соблюдения момента затяжки болтов крепления при сборке.

ГРМ и клапанный механизм

Система газораспределения реализована по схеме SOHC (один верхний распредвал) с двумя клапанами на цилиндр. Важной особенностью является отсутствие гидрокомпенсаторов: тепловые зазоры клапанов регулируются шайбами. Привод распределительного вала осуществляется с помощью зубчатого ремня, требующего плановой замены строго по регламенту.

Топливная аппаратура

Двигатель оснащен распределительным топливным насосом высокого давления (ТНВД) механического типа. Использование вихрекамерного впрыска топлива (Indirect Injection) делает работу мотора более мягкой и снижает требования к цетановому числу дизельного топлива, однако приводит к чуть более высокому расходу горючего по сравнению с двигателями с непосредственным впрыском.

Технические характеристики

Модификации

Базовая версия двигателя 1HZ практически не претерпевала серьезных изменений в архитектуре за десятилетия выпуска. Основные различия между экземплярами разных лет выпуска заключаются в настройках ТНВД, экологических надстройках (система EGR на более поздних версиях) и изменениях в навесном оборудовании, связанных с компоновкой подкапотного пространства конкретной модели автомобиля.

Применяемость

• Toyota Land Cruiser 70 (J70) — с 1990 года по настоящее время.
• Toyota Land Cruiser 80 (J80) — 1990–1998 годы.
• Toyota Land Cruiser 100 (J100) — 1998–2007 годы.
• Toyota Coaster 2 (B20) — 1990–1993 годы.
• Toyota Coaster 3 (B40) — 1993–2003 годы.

Типичные проблемы и неисправности

• Регулировка клапанов: Из-за отсутствия гидрокомпенсаторов требуется регулярная проверка тепловых зазоров каждые 50 000 км. Игнорирование приводит к прогару клапанов.
• Ремень ГРМ: Регламент замены составляет 100 000 км. Обрыв ремня неизбежно ведет к встрече клапанов с поршнями и дорогостоящему ремонту ГБЦ.
• Топливный насос (ТНВД): Механический износ плунжерной пары становится заметен после пробега в 400–500 тысяч км, что проявляется в затрудненном запуске «на горячую».
• Последствия некачественного топлива: Использование дизеля с высоким содержанием серы и воды ускоряет износ форсунок и коррозию элементов топливной системы.
• Перегрев: Несмотря на чугунную ГБЦ, длительная работа двигателя при критических нагрузках с неисправной системой охлаждения может привести к трещинам в перемычках между клапанами.

Регламент обслуживания

Базовое обслуживание двигателя 1HZ достаточно простое: своевременная замена масла, фильтров и ремня ГРМ. Проверка зазоров клапанов является обязательной процедурой для предотвращения повреждения ГБЦ.

Объем масла и допуски

• Заправочный объем: 9.3 литра.
• Рекомендуемая вязкость: 10W-30 (для умеренного климата), 5W-30 (для холодных условий), 15W-40 (для жаркого климата).
• Допуски: API CF-4, CH-4 или выше.

Ресурс двигателя

При соблюдении правил эксплуатации и регулярной замене расходных материалов, ресурс блока цилиндров 1HZ составляет не менее 600 000 км до капитального ремонта. В условиях трассовых пробегов и качественного обслуживания этот показатель нередко переваливает за 1 000 000 км без вмешательства в цилиндро-поршневую группу.

Практика эксплуатации

Владельцы и механики сходятся во мнении, что 1HZ — это мотор «старой школы», не прощающий лишь откровенного пренебрежения обслуживанием.

• Нравится предсказуемость: двигатель не глохнет внезапно, всегда дает знать о проблемах (шум, дым, снижение тяги).
• Не нравится отсутствие динамики: для тяжелых внедорожников мощности 130 л.с. часто не хватает при обгонах на трассе.
• Специфика зимней эксплуатации: в морозы ниже -20°C требуется использование качественного антигеля и предпусковых подогревателей из-за особенностей работы вихрекамерной системы.
• Ремонтопригодность: конструкция позволяет выполнять большинство работ в полевых условиях при наличии базового набора инструментов.

Источники информации

• Toyota Engine Repair Manual: 1HZ, 1PZ, 1HD-T (Публикация № RM172E).
• OEM-каталог запчастей Toyota EPC.
• Технические спецификации сервисных центров Toyota (TMC).
