Двигатель Toyota 1HD

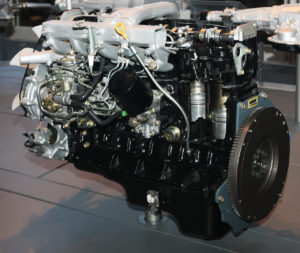

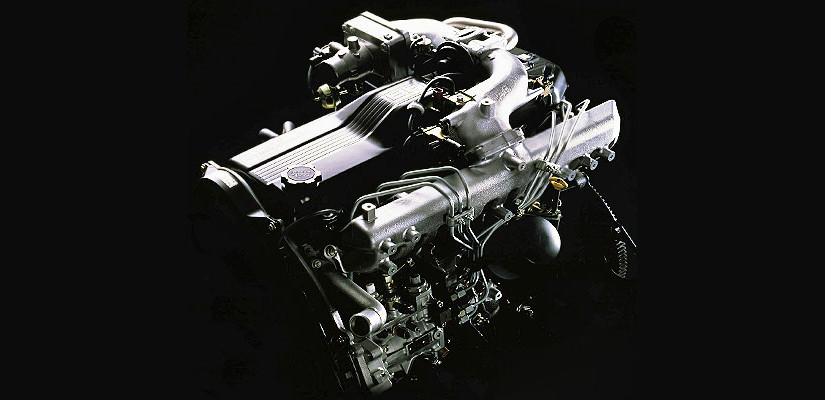

Двигатель Toyota 1HD — это серия рядных шестицилиндровых дизельных силовых агрегатов объемом 4.2 литра, которые по праву считаются эталоном надежности в сегменте тяжелых внедорожников. Выпуск линейки начался в 1990 году, и за почти два десятилетия эти моторы стали символом выносливости в самых суровых климатических и эксплуатационных условиях. Двигатель устанавливался на легендарные внедорожники Land Cruiser 80, 100 и автобусы Toyota Coaster, демонстрируя исключительную способность работать в режиме повышенных нагрузок.

Обзор серии 1HD

Семейство 1HD было спроектировано как более мощная и современная альтернатива серии 1HZ. В отличие от атмосферного предшественника, 1HD получил турбонаддув, что значительно улучшило тяговые характеристики на низах. Инженеры Toyota стремились создать агрегат, способный работать в условиях экспедиций, где доступ к квалифицированному сервису может быть ограничен. Это привело к сочетанию массивной чугунной конструкции с эффективными системами подачи воздуха, что в итоге позволило мотору стать стандартом для тяжелых внедорожных платформ на долгие годы.

Особенности конструкции

Архитектура двигателя 1HD базируется на классической компоновке «рядная шестерка», что обеспечивает отличную балансировку и минимальный уровень вибраций.

Блок цилиндров и ГБЦ

Блок цилиндров выполнен из высокопрочного чугуна, рассчитанного на высокие пиковые давления в камере сгорания. ГБЦ претерпела значительную эволюцию: от 8-клапанной схемы на ранних 1HD-T до 24-клапанной на версии 1HD-FTE. Использование чугунного блока делает двигатель крайне устойчивым к перегревам, а ремонтопригодность обеспечивается возможностью гильзования цилиндров при капитальном ремонте.

ГРМ и фазы

Привод газораспределительного механизма осуществляется зубчатым ремнем. Важной особенностью обслуживания является необходимость контроля зазора в клапанах, так как наличие или отсутствие гидрокомпенсаторов зависит от конкретной модификации и требует строгого соблюдения регламента регулировки при помощи винтов или шайб.

Топливная система и наддув

Система впрыска прошла путь от механических ТНВД с прямым приводом до электронно-управляемых распределительных насосов. Турбокомпрессоры серий CT26 и CT20B обеспечивают достаточный подпор воздуха, начиная с низких оборотов, что делает двигатель очень тяговитым в условиях бездорожья и при буксировке тяжелых прицепов.

Технические характеристики

Модификации

• 1HD-T — базовая турбированная версия, 8-клапанная ГБЦ, турбина CT22, давление наддува 0,48 бар, мощность 165 л.с. Механический ТНВД делает его максимально простым в ремонте.
• 1HD-FT — модификация середины 90-х годов с 16-клапанной головкой блока и измененным распредвалом. Давление наддува поднято до 0,62 бар, мощность — 170 л.с.
• 1HD-FTE — финальная и самая мощная версия. Получила электронный ТНВД, улучшенную систему охлаждения ГБЦ, фазы распредвала 224/246 и турбокомпрессор CT20B. Мощность достигает 202 л.с. и крутящий момент свыше 400 Нм.

Применяемость

• Toyota Land Cruiser 80 (FJ80, HDJ80)
• Toyota Land Cruiser 100 (HDJ100, HDJ101)
• Toyota Coaster (автобусы серий HZB30, HZB50)
• Toyota Land Cruiser 70 (HZJ77, HDJ78, HDJ79)

Типичные проблемы и неисправности

• Регулировка клапанов: Требует внимания каждые 40 000 км из-за отсутствия гидрокомпенсаторов на ряде модификаций.
• Ремень ГРМ: Имеет ограниченный ресурс, редко выдерживающий более 100 000 км пробега. Обрыв приводит к критическому повреждению клапанного механизма.
• Система EGR: Клапан рециркуляции отработанных газов со временем забивается коксом, что ведет к загрязнению впускного коллектора и снижению пропускной способности.
• Износ ГРМ: На больших пробегах возможен износ распределительных валов, коромысел и их полуосей, что требует дефектовки при каждой регулировке клапанов.
• Топливная система: Электронные ТНВД на 1HD-FTE более чувствительны к качеству дизельного топлива, чем механические аналоги на 1HD-T, и чаще требуют обслуживания электронного регулятора давления.

Регламент обслуживания

Объем масла и допуски

Для обеспечения ресурса более 500 000 км необходимо использовать качественные масла с соответствующими допусками:

• Заправочный объем: 9.5 л (1HD-T), 9.7 л (1HD-FT), 11.4 л (1HD-FTE).
• Вязкость: 5W-30 (для холодного климата), 10W-30, 15W-40 (рекомендуется для умеренного климата), 20W-50 (для высоких температур).
• Допуски: Масла должны соответствовать стандартам API CF-4, CH-4 или выше (для моделей с EGR).

Ресурс двигателя

Двигатель 1HD при надлежащем уходе является «миллионником». Основной фактор, ограничивающий ресурс — не качество металла, а качество обслуживания. При замене масла каждые 7-10 тысяч км, своевременной замене ремня ГРМ и использовании качественного топлива блок цилиндров сохраняет геометрию до 800 000 — 1 000 000 км. Износ турбины обычно наступает раньше (к 300–400 тыс. км), но она является заменяемым узлом.

Практика эксплуатации

Владельцы отмечают высокую надежность в дальних поездках и экспедициях, однако подчеркивают важность специфических аспектов:

• Звук работы: Двигатель обладает характерным «грузовым» рокотом, который многие считают признаком запаса прочности, а не дефектом.
• Зимний пуск: Механические версии (1HD-T) лучше заводятся в сильные морозы, чем версии с электронной аппаратурой, требующие идеального состояния свечей накала.
• Динамика: Ускорение не является сильной стороной мотора — это тяговитый «тракторный» агрегат, который комфортно везет машину по трассе со скоростью 100-110 км/ч, но не любит резких обгонов на высокой скорости.
• Расходы: При движении по пересеченной местности или при езде с прицепом расход топлива может существенно превышать паспортные данные, что является нормой для 4.2-литрового дизеля.

Источники информации

• Toyota Engine Repair Manual: 1HD-T, 1HD-FTE, 1PZ, 1HZ (OEM 36243E).
• Toyota Land Cruiser HDJ80/100 Service Catalog (Technical Specifications).
• Официальные руководства по эксплуатации Toyota Land Cruiser Series 80/100.
• Каталоги запчастей EPC (Electronic Parts Catalog) Toyota для рынков Японии и Европы.
