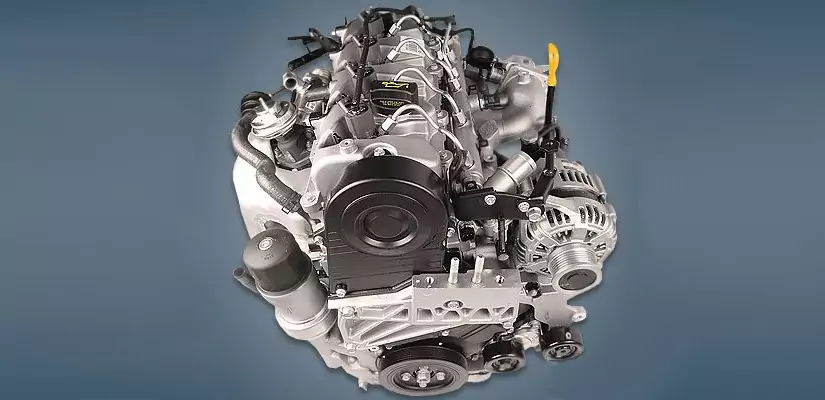

Двигатель Hyundai-Kia D4EA

Двигатель Hyundai-Kia D4EA представляет собой 2,0-литровый дизельный силовой агрегат, который на протяжении более чем десятилетия оставался основным дизелем для широкого спектра среднеразмерных моделей корейского концерна. Разработанный итальянской инжиниринговой компанией VM Motori, этот мотор получил широкое распространение под индексами D4EA у Hyundai и Z20S/Z20DMH в рамках партнерства с GM Korea. Агрегат стал одним из первых массовых дизелей с аккумуляторной системой впрыска Common Rail в своем сегменте, обеспечив баланс между тяговыми характеристиками и экономичностью.

Обзор

История двигателя D4EA берет начало в 2000 году, когда VM Motori представила серию RA 420 SOHC. Замысел заключался в создании универсального дизельного двигателя, способного удовлетворить запросы как кроссоверов, так и седанов C и D-класса. Конструктивно это рядный четырехцилиндровый мотор с чугунным блоком, оптимизированный под работу в составе системы непосредственного впрыска Common Rail.

В течение жизненного цикла двигатель прошел через существенную модернизацию. Если ранние версии (2001–2005 гг.) имели сравнительно скромные показатели мощности и давления в топливной рампе, то второе поколение (от 2005 года) получило пересмотренные компоненты управления Bosch, что позволило увеличить отдачу до 150 л.с. Основное назначение агрегата — обеспечение высокого крутящего момента на низких и средних оборотах, что критически важно для тяжелых автомобилей вроде Santa Fe или Sportage.

Особенности конструкции

Блок цилиндров и ГБЦ

Основой конструкции является массивный чугунный блок, обеспечивающий достаточную жесткость для дизельных нагрузок. Головка блока цилиндров выполнена из алюминиевого сплава и имеет 16 клапанов (по 4 на цилиндр), приводимых в действие одним распределительным валом (SOHC). Конструкция оснащена гидрокомпенсаторами, что освобождает владельца от необходимости периодической регулировки тепловых зазоров клапанов.

Система ГРМ и уравновешивание

Привод газораспределительного механизма осуществляется зубчатым ремнем. Одной из ключевых инженерных особенностей для снижения вибраций, характерных для дизелей, является наличие отдельного модуля балансировочных валов, расположенного в поддоне картера. Этот узел требует контроля при обслуживании, так как износ его приводов может привести к нежелательным шумам.

Система питания и наддув

Топливная система основана на компонентах Bosch. В первых версиях использовалась аппаратура с рабочим давлением 1350 бар, во второй итерации — более современная система с 1600 бар. Наддув обеспечивается турбокомпрессорами Mitsubishi (TD025M) на ранних версиях или Garrett (GT1749V/GTB1549V) на более мощных вариантах. Использование турбин с изменяемой геометрией (VGT) позволило нивелировать турбояму и сделать разгон более линейным.

Технические характеристики

Модификации

Линейка D4EA подразделяется на несколько основных версий в зависимости от установленной турбины и настроек ЭБУ:

• D4EA (стандартный): Мощность 112 л.с., турбина с фиксированной геометрией (Wastegate), давление в рампе 1350 бар.
• D4EA-V (VGT): Мощность 125 л.с., оснащен турбиной с изменяемой геометрией (Garrett GT1749V).
• Модификации 140–150 л.с.: Обновленная топливная система (1600 бар), турбина Garrett GTB1549V, переработанная программа управления впрыском.

Применяемость

• Hyundai Elantra 3 (XD, 2001–2006)
• Hyundai i30 1 (FD, 2007–2010)
• Hyundai Santa Fe 1 (SM, 2001–2012)
• Hyundai Sonata 5 (NF, 2006–2010)
• Hyundai Trajet 1 (FO, 2001–2006)
• Hyundai Tucson 1 (JM, 2004–2010)
• Kia Carens 2 (FJ, 2002–2006)
• Kia Carens 3 (UN, 2006–2010)
• Kia Ceed 1 (ED, 2007–2010)
• Kia Cerato 1 (LD, 2003–2006)
• Kia Magentis 2 (MG, 2005–2010)
• Kia Sportage 2 (KM, 2004–2010)

Типичные проблемы и неисправности

• Износ распредвала и коромысел: Двигатель крайне чувствителен к качеству масла. Использование некачественного смазочного материала приводит к критическому износу кулачков распределительного вала и последующему разрушению гидрокомпенсаторов и коромысел.
• Обрыв ремня ГРМ: Хотя регламент указывает 90 000 км, механики рекомендуют сократить интервал до 60 000 км. В случае обрыва гнет клапаны. Также важна своевременная замена помпы — её заклинивание приводит к мгновенному обрыву ремня.
• Топливная аппаратура: Форсунки системы Common Rail критически зависят от качества дизтоплива. При появлении неисправности (льющая форсунка) возможен прогар поршня.
• Масляное голодание: Засорение сетки маслоприемника — распространенная проблема. Это ведет к падению давления масла и быстрому проворачиванию вкладышей коленвала.
• Турбонаддув: При агрессивной эксплуатации ресурс турбины редко превышает 150 000 км. Отсутствие маслоотделителя в системе вентиляции картерных газов также способствует загрязнению впускного тракта и повышенному расходу масла.

Регламент обслуживания

Объем масла и допуски

• Заправочный объем: 6.5 литра.
• Рекомендуемая вязкость: 5W-30 или 5W-40 (соответствие стандарту ACEA B4).
• Допуски: API CH-4 и выше.

Рекомендуемый интервал замены масла составляет 7 500–10 000 км, учитывая условия эксплуатации и состояние топливной системы.

Ресурс двигателя

При соблюдении регламента замены ГРМ и использовании качественных расходных материалов, ресурс блока цилиндров достигает 400 000 км до капитального ремонта. Основными ограничителями срока службы являются состояние топливной аппаратуры и износ вкладышей коленвала из-за загрязнения маслоприемной сетки.

Практика эксплуатации

Владельцы отмечают высокую надежность блока цилиндров и хороший запас прочности основных узлов при условии грамотного обслуживания.

• Что нравится: Отличная тяга на «низах», позволяющая уверенно перемещать тяжелые автомобили. Низкий расход топлива на трассовых скоростях.
• Что не нравится: Сложность и стоимость замены ГРМ. Высокая чувствительность к качеству дизельного топлива в зимний период. Сложность диагностики топливной системы при появлении «плавающих» неисправностей.
• Особенности эксплуатации: Рекомендуется регулярная очистка поддона картера и масляного приемника для предотвращения масляного голодания. Использование качественных присадок для дизтоплива продлевает жизнь форсункам.

Источники информации

• Руководство по ремонту и эксплуатации Hyundai Santa Fe (SM).
• Сервисные бюллетени Bosch по обслуживанию компонентов систем Common Rail CP1.
• Каталоги запчастей OEM Hyundai-Kia (Microcat).
• Техническая документация VM Motori на серию RA 420.
