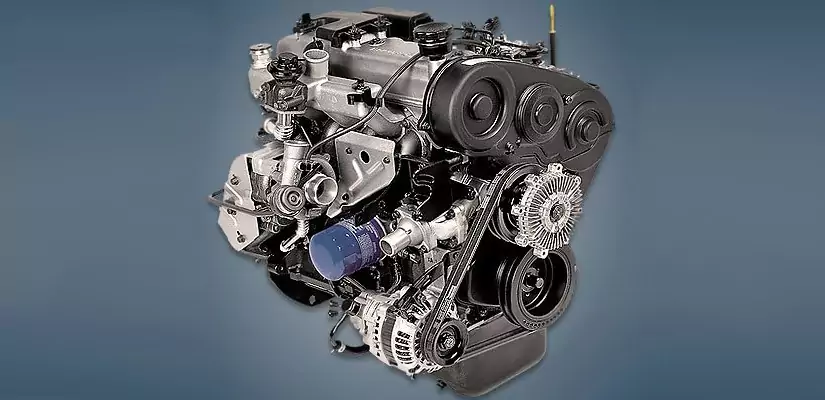

Двигатель Hyundai D4BH

Двигатель Hyundai D4BH представляет собой 2,5-литровый турбированный дизельный агрегат, который на протяжении десятилетий эксплуатировался на внедорожниках и коммерческих микроавтобусах корейского производства. Являясь лицензионной копией силового агрегата Mitsubishi 4D56, данный мотор зарекомендовал себя как неприхотливая «рабочая лошадка», требующая, однако, строгого соблюдения регламента обслуживания. Конструктивная простота и использование классической системы впрыска с предкамерами делают его ремонтопригодным, но чувствительным к качеству расходных материалов и состоянию системы охлаждения.

Обзор

История двигателя Hyundai D4BH неразрывно связана с партнерством Hyundai и Mitsubishi. Корейские инженеры, нуждаясь в надежном дизеле для своих тяжелых рамных автомобилей, адаптировали японский 4D56, внедрив в него турбонаддув с интеркулером для повышения отдачи. Начав свой путь в 1997 году, этот двигатель стал основным выбором для таких знаковых моделей, как Galloper и Starex.

Основное назначение двигателя — работа под постоянными нагрузками. Именно поэтому он получил чугунный блок цилиндров, рассчитанный на высокие эксплуатационные циклы. Несмотря на переход на более современные системы Common Rail в последующих поколениях, D4BH сохранил свою актуальность для владельцев, предпочитающих понятные механические решения, которые можно обслужить в гаражных условиях без использования дорогостоящего диагностического оборудования.

Особенности конструкции

Конструкция D4BH представляет собой классическую схему с нижним расположением распредвала (в блоке) и верхним расположением клапанов в ГБЦ (OHV). Привод осуществляется посредством системы зубчатых ремней.

Блок цилиндров и ГБЦ

Блок выполнен из серого чугуна, что обеспечивает достаточную жесткость и теплоемкость. Головка блока цилиндров (ГБЦ) — алюминиевая, 8-клапанная. Одной из ключевых особенностей является наличие предкамер, в которых происходит первичное смесеобразование. Отсутствие гидрокомпенсаторов требует проведения периодической процедуры регулировки тепловых зазоров клапанов вручную.

ГРМ и балансировочные валы

Система газораспределения приводится в действие зубчатым ремнем. Важной конструктивной особенностью является наличие двух балансировочных валов, призванных гасить вибрации рядной «четверки». Они имеют свой собственный приводной ремень. Обрыв ремня балансировочного вала — критическая ситуация, так как его фрагменты часто попадают под основной ремень ГРМ, провоцируя его обрыв и последующий загиб клапанов.

Впрыск и наддув

Двигатель оснащен топливным насосом высокого давления (ТНВД) Bosch VE распределительного типа. Это полностью механический узел, крайне чувствительный к чистоте топлива. Турбонаддув реализован при помощи турбокомпрессоров типа Mitsubishi TD04-11G-4 или Garrett GT1749S, обеспечивающих принудительную подачу воздуха через интеркулер для охлаждения наддувочного заряда.

Технические характеристики

Модификации

Семейство двигателей D4B включает в себя несколько родственных модификаций, которые отличаются друг от друга настройками топливной аппаратуры, степенью сжатия и наличием наддува:

• D4BA: Базовая атмосферная версия с механическим ТНВД.
• D4BB: Модификация с увеличенной мощностью, часто устанавливаемая на коммерческие фургоны.
• D4BF: Турбированная версия без интеркулера.
• D4BH: Топовая модификация с турбонаддувом и интеркулером.

Применяемость

Двигатель D4BH использовался преимущественно на рамных автомобилях и микроавтобусах, требующих высокого крутящего момента на низких оборотах:

• Hyundai Galloper 2 (JK) (1997–2003);
• Hyundai Starex 1 (A1) (1997–2007);
• Hyundai Terracan 1 (HP) (2001–2006);
• Mitsubishi L200 (лицензионная установка в рамках кооперации);
• Hyundai Porter (для некоторых рынков).

Типичные проблемы и неисправности

• Топливная аппаратура: ТНВД Bosch VE требователен к смазывающим свойствам топлива. Использование дизеля с высоким содержанием серы или воды приводит к быстрому износу плунжерной пары, что проявляется затрудненным пуском горячего двигателя.
• Обрыв ремней: Регламент требует замены ремня ГРМ каждые 90 000 км, однако механики настоятельно рекомендуют сократить этот интервал до 60 000 км. Критически важно следить за натяжением каждые 30 000 км. Обрыв ремня балансировочного вала почти гарантированно уничтожает основной ремень ГРМ.
• Перегрев и ГБЦ: Головка блока крайне чувствительна к температурным режимам. Перегрев приводит к деформации привалочной плоскости и появлению микротрещин между седлами клапанов и предкамерами. Ремонт ГБЦ при таких повреждениях часто экономически нецелесообразен.
• Механические болячки: Частым явлением считается срезание шпонки коленчатого вала, что приводит к остановке привода навесных агрегатов. При длительной эксплуатации на низких оборотах под нагрузкой возможны поломки самого коленвала. Также наблюдаются течи масла через сальники из-за высокого давления картерных газов при износе поршневой.

Регламент обслуживания

Объем масла и допуски

Для корректной работы турбины и предотвращения износа цилиндро-поршневой группы рекомендуется использовать качественное синтетическое или полусинтетическое моторное масло:

• Заправочный объем: 7.2 литра.
• Вязкость: SAE 5W-40 (зима/всесезонно), 10W-40 (лето).
• Допуски: API CF-4, CH-4 или выше (для дизельных двигателей).

Ресурс двигателя

При соблюдении интервалов замены масла (каждые 7 000–8 000 км) и своевременной проверке системы ГРМ, двигатель способен пройти около 450 000 км до капитального ремонта. Важно учитывать, что ресурс турбокомпрессора значительно меньше — около 200 000–250 000 км, после чего требуется либо его восстановление, либо замена.

Практика эксплуатации

Опыт владельцев и профильных механиков сводится к тому, что D4BH — это двигатель, который «не прощает ошибок». Владельцы отмечают следующие аспекты эксплуатации:

• Что нравится: Отличная тяга на «низах», что крайне полезно для движения по бездорожью или при полной загрузке микроавтобуса. Простота конструкции позволяет найти запчасти даже в удаленных регионах, так как они унифицированы с Mitsubishi.
• Что не нравится: Повышенная шумность и вибрации. Необходимость постоянного контроля зазоров клапанов и состояния системы охлаждения утомляет владельцев, привыкших к более современным моторам.
• Типичные сценарии: В режиме интенсивной городской эксплуатации ТНВД быстрее вырабатывает свой ресурс. При трассовом использовании основной проблемой становится риск перегрева ГБЦ при движении на высоких скоростях в жаркую погоду.

Источники информации

• Официальное руководство по ремонту и техническому обслуживанию Hyundai Galloper/Terracan.
• Технический каталог запчастей Hyundai Mobis (OEM-каталог).
• Service Manual: Mitsubishi 4D56 Engine (базовая техническая документация конструкции).
