Двигатель DAF BN 52

Двигатель DAF BN 52 представляет собой классический 2.5-литровый дизельный агрегат, спроектированный для эффективной работы в составе легкой коммерческой техники. Обладая 4-цилиндровой конфигурацией и проверенной временем конструкцией с раздельной камерой сгорания, данный мотор обеспечивает необходимый крутящий момент для выполнения транспортных задач в городских и пригородных условиях. Использование 8-клапанной системы газораспределения и высокой степени сжатия делает его надежным инструментом для владельцев фургонов DAF 400-й серии, ориентированных на длительный срок службы при должном техническом обслуживании.

Обзор

Силовая установка DAF BN 52 является результатом конструкторских решений, направленных на достижение максимальной выносливости в режиме ежедневной коммерческой эксплуатации. Двигатель был специально разработан для семейства малотоннажных грузовиков DAF 400-й серии, где требовался неприхотливый и тяговитый дизель. В основе философии создания этого мотора лежит простота обслуживания и ремонтопригодность, что было критически важно для малого бизнеса того времени.

Конструктивно агрегат спроектирован так, чтобы минимизировать риски внезапных поломок при интенсивном использовании. Несмотря на скромные показатели мощности, рабочий объем в 2498 см³ позволяет уверенно справляться с нагрузками, характерными для фургонов с полной массой до 3.5 тонн. Это классический дизель, который требует понимания специфики работы моторов с раздельной камерой сгорания, включая нюансы холодного пуска и контроля температуры.

Особенности конструкции

Блок цилиндров и ГБЦ

Блок цилиндров выполнен из высокопрочного чугуна, что обеспечивает достаточную жесткость конструкции и устойчивость к высоким температурным нагрузкам. Головка блока цилиндров (ГБЦ) также отличается массивностью, что обусловлено наличием предкамер для организации раздельного процесса сгорания топлива. Пять коренных опор коленчатого вала гарантируют надежную фиксацию и длительный ресурс вращающихся элементов.

Топливная система и наддув

В DAF BN 52 применяется классический механический топливный насос высокого давления (ТНВД), который подает топливо к форсункам через систему трубок высокого давления. Особенностью двигателя является использование системы с раздельной камерой сгорания (предкамерный впрыск), что обеспечивает более мягкую и менее шумную работу дизеля по сравнению с системами прямого впрыска ранних поколений. Присутствие турбонаддува (в модификациях с приемом) позволяет эффективно использовать энергию выхлопных газов для повышения наполняемости цилиндров воздухом, что компенсирует естественную «задумчивость» атмосферных дизелей.

Технические характеристики

Модификации

Двигатель BN 52 выпускался в нескольких исполнениях, различающихся навесным оборудованием и настройками ТНВД. Основное деление происходит на атмосферную версию и версию с турбонаддувом. Версии с турбиной требуют повышенного внимания к состоянию воздушного фильтра и качеству моторного масла, так как масляное голодание подшипника турбокомпрессора является критической точкой для ресурса узла.

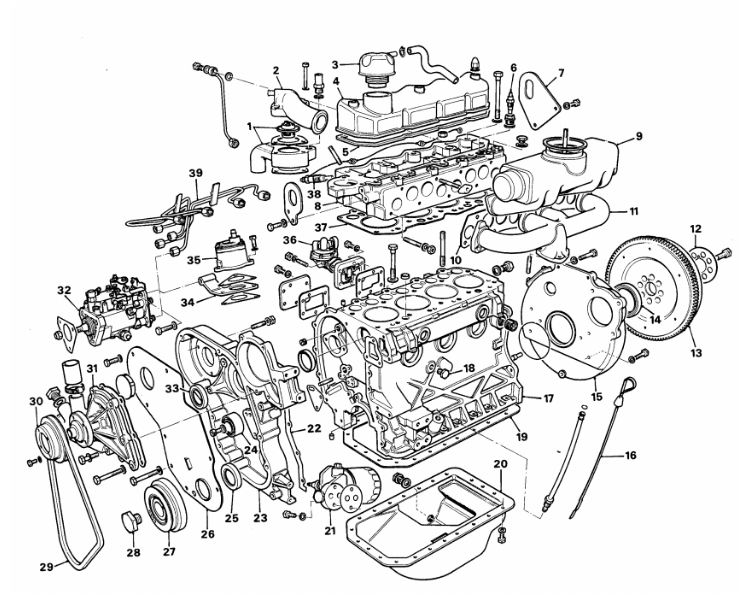

Список компонентов (детализация):

1. Термостат и корпус;
2. Колено для отвода воды;
3. Крышка масляного фильтра;
4. Крышка коромысла;
5. Прокладка крышки клапанов;
6. Датчик температуры;
7. Задний кронштейн для подъема двигателя;
8. Головка цилиндра;
9. Прокладка коллектора;
10. Выпускной коллектор;
11. Впускной коллектор;
12. Усилительная пластина маховика;
13. Маховик;
14. Задний сальник коленчатого вала;
15. Корпус маховика;
16. Зонд;
17. Цилиндрический блок;
18. Сливная пробка;
19. Прокладка масляного поддона;
20. Поддон для масла;
21. Масляный фильтр;
22. Прокладка крышки механизма газораспределения;
23. Временное покрытие;
24. Натяжной шкив;
25. Передний сальник коленчатого вала;
26. Передняя крышка корпуса механизма газораспределения;
27. Демпфер крутильных колебаний;
28. Болт шкива;
29. Приводной ремень вентилятора;
30. Приводной шкив водяного насоса;
31. Насос;
32. Топливный насос высокого давления;
33. Передний сальник распределительного вала;
34. Кронштейн топливного насоса высокого давления;
35. Вакуумный насос;
36. Топливный насос;
37. Прокладка головки блока цилиндров;
38. Вилка нагревателя;
39. Топливные трубки системы впрыска.

Применяемость

Данный двигатель является профильным для автомобилей DAF 400-й серии. Основной список моделей включает:

• DAF 400 (428)
• DAF 400 (429)
• DAF 400 (430)
• DAF 400 (431)
• DAF 400 (432)
• DAF 400 (433)
• DAF 400 (434)
• DAF 400 (435)
• Модификации шасси с короткой и длинной базой, фургоны и бортовые платформы DAF 400 2.5 D.

Типичные проблемы и неисправности

• Прогар прокладки ГБЦ: Из-за высокой степени сжатия и тепловых нагрузок прокладка является слабым местом. При первых признаках попадания газов в систему охлаждения или эмульсии в масле требуется замена.
• Износ распылителей форсунок: Система предкамерного впрыска крайне чувствительна к качеству топлива. Нарушение факела распыла ведет к потере мощности, жесткой работе двигателя и дымности.
• Течи переднего и заднего сальников коленвала: Резиновые уплотнения со временем теряют эластичность, что приводит к появлению масляных пятен под двигателем.
• Неисправности свечей накала: Осложняют запуск при отрицательных температурах. Из-за коррозии могут прикипать в ГБЦ, что требует аккуратности при демонтаже.
• Выход из строя ТНВД: Механический насос требует настройки угла опережения впрыска согласно мануалу. Износ плунжерной пары проявляется долгим запуском «на горячую».

Регламент обслуживания

Объем масла и допуски

• Заправочный объем масла: 6.5 – 7.0 литров (в зависимости от поддона и используемого фильтра).
• Вязкость масла: 10W-40 (полусинтетика) для умеренного климата, 15W-40 (минеральное) для жарких регионов.
• Допуски: Соответствие стандартам API CF-4/CG-4 или ACEA E3/E4.
• Интервал замены масла: Каждые 7 500 – 10 000 км в тяжелых коммерческих условиях.
• Замена топливного фильтра: Каждые 15 000 км или чаще при эксплуатации в условиях низкого качества топлива.

Ресурс двигателя

Ресурс блока цилиндров при своевременной замене масла и соблюдении температурного режима составляет от 350 000 до 500 000 км до капитального ремонта. Основным фактором, сокращающим ресурс, является перегрев, который моментально приводит к деформации головки блока цилиндров. При регулярной проверке зазоров в клапанах и отсутствии масляного голодания, двигатель показывает высокую живучесть в коммерческих перевозках.

Практика эксплуатации

Владельцы и механики отмечают, что DAF BN 52 — это «честный» дизель, который не прощает халатного отношения к системе охлаждения.

• Что нравится: Простая конструкция, возможность проведения большинства работ без диагностического оборудования, достойная тяга на низких оборотах.
• Что не нравится: Шумная работа на холостых оборотах, чувствительность к качеству дизельного топлива, сложность поиска редких оригинальных запчастей навесного оборудования в текущих реалиях.
• Особенности эксплуатации: Зимой крайне важно следить за состоянием системы предпускового подогрева (свечей накала). При запуске двигателя рекомендуется дать ему поработать на холостых оборотах 2-3 минуты до начала движения, чтобы давление масла успело стабилизироваться в магистралях турбокомпрессора.

Источники информации

• DAF 400-Series Service Manual (Официальное техническое руководство по ремонту и обслуживанию).
• OEM-каталоги деталей DAF для грузовых автомобилей малой тоннажности.
• Техническая документация по дизельным системам впрыска для двигателей с раздельной камерой сгорания.
