Двигатель ЯМЗ-536

Двигатель ЯМЗ-536 представляет собой высокотехнологичный шестицилиндровый рядный дизельный агрегат, ставший флагманом среднеразмерной линейки Ярославского моторного завода. Разработанный для эксплуатации в тяжелых дорожных и климатических условиях, этот силовой агрегат сочетает в себе современные инженерные решения по снижению токсичности выхлопа и высокую удельную мощность. Данная статья подробно описывает конструкцию, технические регламенты и эксплуатационные нюансы этого надежного мотора, обеспечивающего работу коммерческого и специального транспорта на всей территории РФ и стран СНГ.

Обзор: история создания и назначение

ЯМЗ-536 — это базовая 6-цилиндровая модель современного семейства рядных двигателей ЯМЗ-530. История проектирования этого семейства началась как ответ на запрос рынка по замене устаревших V-образных двигателей на более экономичные и компактные рядные аналоги. Основной задачей конструкторского бюро стало создание унифицированной платформы, способной адаптироваться под экологические стандарты от Евро-4 до Евро-6.

Назначение двигателя крайне широко: от городских и междугородних автобусов до тяжелых грузовых автомобилей, строительной и сельскохозяйственной техники. Двигатель спроектирован с учетом возможности установки в подкапотное пространство с ограниченными габаритами, что стало возможным благодаря переносу привода вспомогательных агрегатов в заднюю часть блока цилиндров.

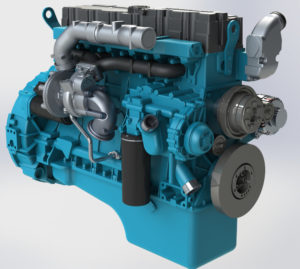

Особенности конструкции

Конструкция ЯМЗ-536 базируется на принципах высокой жесткости и модульности. Корпус изготовлен методом механической обработки из литых деталей. Блок цилиндров силового агрегата отлит из высокопрочного серого чугуна, обеспечивающего стабильность геометрии при высоких термических нагрузках. Гильзы цилиндров имеют «мокрое» исполнение и запрессованы в жесткий силовой каркас с оребрением водяной рубашки, что способствует эффективному отводу тепла.

ГБЦ и ГРМ

Головка блока цилиндров (ГБЦ) выполнена цельной, что увеличивает жесткость соединения с блоком. Камера сгорания оптимизирована под работу системы Common Rail, обеспечивающей высокое давление впрыска. Механизм газораспределения имеет по 4 клапана на каждый цилиндр, что улучшает наполнение цилиндров воздухом и ускоряет процесс сгорания топлива. Привод ГРМ осуществляется через шестеренчатый механизм, расположенный в задней части двигателя, что снижает уровень шума в кабине водителя.

Система питания и наддува

Двигатель оснащен современной системой топливоподачи аккумуляторного типа (Common Rail) с электронным управлением. Турбонаддув реализован через турбокомпрессор, работающий в паре с промежуточным охладителем наддувочного воздуха (интеркулером) воздушно-воздушного типа. Для обеспечения экологического класса Евро-4 применяется система рециркуляции отработавших газов (EGR) и каталитический нейтрализатор.

Технические характеристики

Цельнокованый стальной коленчатый вал является сердцем кривошипно-шатунного механизма. Седла шатунов и коренных шеек закалены методом высокочастотной закалки (HFC), что обеспечивает колоссальный запас прочности. Коренные подшипники смазываются под давлением через прецизионные отверстия в шейках коленчатого вала.

Модификации и их различия

Семейство ЯМЗ-536 включает широкий спектр модификаций, которые отличаются настройками электронного блока управления (ЭБУ) и навесным оборудованием:

• ЯМЗ-536-10 — базовая версия для грузовых автомобилей, мощность 312 л.с.
• ЯМЗ-53602 — модификация с повышенным экологическим классом для городской техники.
• ЯМЗ-5361 — версия с измененными характеристиками крутящего момента для автобусов ЛиАЗ.
• ЯМЗ-5364 — специализированная версия для работы в составе тяжелой спецтехники.

Применяемость

Двигатель ЯМЗ-536 нашел применение в огромном спектре транспортных средств:

• Грузовые автомобили «Урал» (Урал-4320, Урал NEXT)
• Автобусы ЛиАЗ (ЛиАЗ-5292, ЛиАЗ-6213)
• Автобусы «Вектор NEXT» и «ПАЗ»
• Автокраны «Галичанин» и «Клинцы»
• Комбайны «Ростсельмаш» (в составе силовых установок)
• Тракторная техника и лесозаготовительные комплексы

Типичные проблемы и неисправности

Несмотря на высокую надежность, эксплуатация в российских реалиях выявляет ряд «слабых мест»:

• Топливная аппаратура: Чувствительность к качеству дизельного топлива. Высокое давление впрыска требует регулярной замены топливных фильтров-сепараторов.
• Система EGR: При работе на низкокачественном топливе клапан EGR может закоксовываться, что приводит к потере мощности и появлению ошибок Check Engine.
• Электроника: Редкие сбои в работе датчиков фаз и давления наддува, чаще всего связанные с окислением контактов в подкапотном пространстве.

Регламент обслуживания

Для поддержания ресурса двигателя необходимо строго придерживаться заводских интервалов:

• Замена моторного масла: каждые 15 000 – 20 000 км пробега в зависимости от условий эксплуатации.
• Допуски масла: соответствие спецификациям API CJ-4/SN или ACEA E6/E9.
• Замена фильтрующих элементов: каждые 15 000 км.
• Регулировка зазоров клапанов: каждые 60 000 км.

Ресурс двигателя

Заявленный производителем ресурс до капитального ремонта составляет не менее 800 000 – 1 000 000 км при соблюдении регламентных работ и использовании оригинальных расходных материалов. Высокая ремонтопригодность блока цилиндров позволяет проводить гильзовку, что продлевает жизнь мотора на второй эксплуатационный цикл.

Источники

• Руководство по эксплуатации и обслуживанию дизелей ЯМЗ-530.
• Каталог запасных частей ОАО «Автодизель».
• Технический регламент Таможенного союза «О безопасности колесных транспортных средств».

Отзывы

Владельцы и операторы техники с двигателем ЯМЗ-536 отмечают:

• Плюсы: Хорошая тяговитость с низов, относительная простота обслуживания по сравнению с импортными аналогами, доступность запчастей.
• Минусы: Дороговизна топливных форсунок, требовательность к качеству антифриза (из-за алюминиевых компонентов системы охлаждения).
