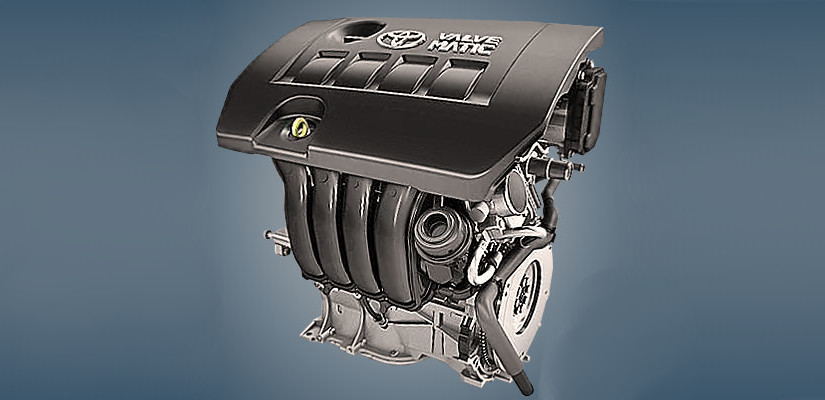

Двигатель Toyota 3ZR-FAE

Двигатель Toyota 3ZR-FAE представляет собой двухлитровую атмосферную силовую установку, которая с 2008 года заняла нишу основного агрегата для среднеразмерных кроссоверов и седанов компании. Конструкция мотора базируется на внедрении продвинутой системы управления высотой подъема клапанов Valvematic в сочетании с классической технологией изменения фаз газораспределения Dual VVT-i, что обеспечивает баланс между мощностными характеристиками и экономичностью. Этот ДВС является эволюционным развитием серии ZR и на протяжении более чем пятнадцати лет успешно эксплуатируется на глобальных рынках, включая Японию, Европу и Северную Америку.

Обзор двигателя 3ZR-FAE

Силовой агрегат 3ZR-FAE входит в обширное семейство двигателей Toyota ZR, которое было разработано как современная алюминиевая замена морально устаревшим чугунным блокам серии ZZ. Основная цель создания этого мотора — обеспечение высокой эффективности сгорания топлива при соблюдении жестких экологических норм. В отличие от версии 3ZR-FE, оснащенной стандартной системой распределенного впрыска, модификация FAE получила сложный механизм Valvematic, позволяющий плавно регулировать высоту подъема впускных клапанов в зависимости от нагрузки. Благодаря этому решению инженеры отказались от классической дроссельной заслонки как основного элемента регулирования потока воздуха, что существенно снизило насосные потери на частичных нагрузках.

Двигатель спроектирован для установки в автомобили с поперечным расположением силового агрегата. Его конструкция ориентирована на длительный эксплуатационный цикл при использовании качественных расходных материалов. Несмотря на высокую технологичность, мотор сохранил архитектуру рядной четверки, что делает его достаточно компактным и удобным для компоновки в моторном отсеке популярных кроссоверов и седанов.

Особенности конструкции

Блок цилиндров и ГБЦ

Блок цилиндров выполнен из алюминиевого сплава с открытой рубашкой охлаждения, что способствует лучшему теплообмену. Для обеспечения необходимой износостойкости внутри блока установлены тонкостенные чугунные гильзы. Головка блока цилиндров (ГБЦ) также изготовлена из алюминия и имеет 16 клапанов. Особое внимание уделено системе смазки и охлаждения, обеспечивающей стабильную работу поршневой группы при высоких температурных режимах.

Система Valvematic и Dual VVT-i

Ключевая особенность 3ZR-FAE — система Valvematic. В отличие от стандартных систем изменения фаз, она управляет не только временем открытия, но и ходом впускных клапанов. Это позволяет эффективно наполнять цилиндры воздухом на разных оборотах без участия дроссельной заслонки. Система Dual VVT-i на впускном и выпускном валах дополнительно оптимизирует перекрытие клапанов, что обеспечивает ровную тягу во всем диапазоне оборотов.

ГРМ и привод

В приводе газораспределительного механизма используется однорядная роликовая цепь, которая отличается высокой надежностью. Гидрокомпенсаторы отсутствуют, поэтому обслуживание тепловых зазоров клапанов осуществляется путем подбора толкателей необходимого размера, что требуется крайне редко при соблюдении интервалов замены масла.

Технические характеристики

Модификации и семейство ZR

Двигатель 3ZR-FAE является частью большой модульной серии, которая включает следующие версии:

• 1ZR-FE / 1ZR-FAE: Моторы объемом 1.6 литра, широко применяемые на Toyota Corolla и Auris.
• 2ZR-FE / 2ZR-FAE / 2ZR-FXE: Двухлитровые и 1.8-литровые вариации. Версия FXE разработана специально для гибридных установок и работает по циклу Аткинсона.
• 3ZR-FE: Базовая 2.0-литровая версия без системы Valvematic, отличающаяся упрощенной конструкцией впускного тракта.
• 3ZR-FAE: Топовая модификация 2.0-литрового агрегата с полным набором систем Valvematic и Dual VVT-i.

Применяемость

Данный двигатель получил широкое распространение в линейке Toyota и Lexus благодаря своей универсальности:

• Тойота Аллион 2 (Т260) с 2008 года
• Toyota Avensis 3 (T270) с 2009 года
• Toyota C-HR 1 (AX10) с 2016 года
• Тойота РАВ4 3 (ХА30) 2008 – 2012 гг.
• Тойота РАВ4 4 (ХА40) 2012 – 2018 гг.
• Toyota Wish 2 (AE20) 2009–2017 гг.
• Lexus NX 1 (AZ10) с 2014 года
• Toyota Voxy / Noah / Esquire (японский рынок)

Типичные проблемы и неисправности

• Посторонние шумы: Часто связаны с износом муфт VVT-i или растяжением цепи ГРМ на пробегах свыше 150 000 км.
• Расход масла: Повышенный угар (масложор) нередко встречается после 120–150 тыс. км и чаще всего вызван залеганием поршневых колец из-за несвоевременной замены масла.
• Водяной насос (помпа): Является слабым местом и требует замены в интервале 50 000 – 80 000 км пробега.
• Нагар во впускном коллекторе: Из-за особенностей работы системы впрыска и рециркуляции отработавших газов на впускных клапанах и коллекторе может образовываться нагар, вызывающий плавающие обороты холостого хода.
• Проблемы с Valvematic: Блок управления системой Valvematic чувствителен к качеству масла и чистоте электрических соединений; сбои в работе системы приводят к потере мощности и переходу двигателя в аварийный режим.

Регламент обслуживания

Объем масла и допуски

Для долгой службы двигателя критически важно соблюдать интервалы замены масла (не более 7–8 тысяч километров в условиях города):

• Заправочный объем: 4,2 литра.
• Рекомендуемая вязкость: 0W-20, 5W-20 (согласно мануалу).
• Допуски: API SN, SL, ILSAC GF-5 или выше.

Ресурс двигателя

Средний ресурс двигателя 3ZR-FAE при соблюдении регламентных работ составляет порядка 250 000 километров. При эксплуатации в щадящих условиях, использовании оригинальных запчастей и регулярной промывке радиаторов этот показатель может быть увеличен. Основным фактором, ограничивающим ресурс, является износ цилиндро-поршневой группы и деградация электронных компонентов системы Valvematic.

Практика эксплуатации

Владельцы и механики выделяют ряд особенностей при повседневном использовании данного мотора:

• Положительно оценивается высокая топливная экономичность при движении по трассе, обусловленная работой системы Valvematic.
• Наблюдается повышенная требовательность к качеству топлива: использование низкооктанового бензина приводит к детонации и ускоренному износу элементов ГРМ.
• Зимой мотор требует прогрева для корректной работы электроники управления клапанами, в противном случае возможны кратковременные рывки при начале движения.
• Доступ к навесному оборудованию считается средним, однако замена помпы требует значительных трудозатрат из-за плотной компоновки подкапотного пространства.
• Отмечается чувствительность двигателя к перегреву, поэтому состояние системы охлаждения (особенно чистота радиаторов) должно быть под постоянным контролем.
