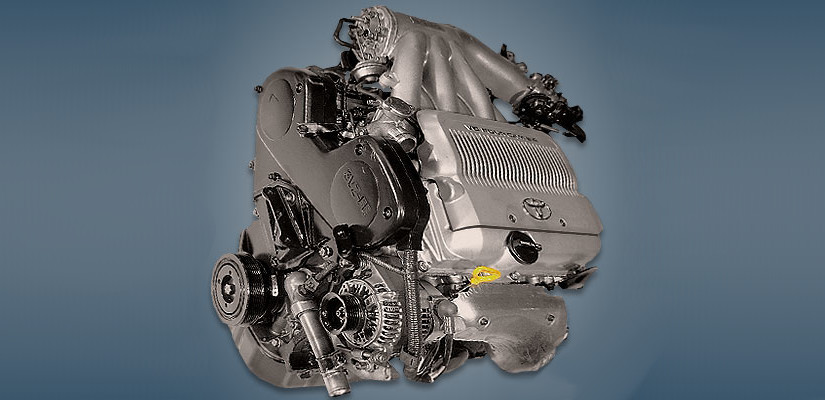

Двигатель Toyota 3VZ-FE

Двигатель Toyota 3VZ-FE представляет собой классический V-образный шестицилиндровый агрегат, ставший венцом развития серии VZ в начале 90-х годов. Разработанный для обеспечения высокого уровня комфорта и плавности хода, этот мотор нашел свое применение в премиальных седанах, ориентированных на американский и японский рынки. Несмотря на конструктивные особенности, характерные для эпохи начала 90-х, двигатель до сих пор ценится механиками за прочность чугунного блока и предсказуемую архитектуру.

Обзор

Силовой агрегат Toyota 3VZ-FE выпускался в период с 1991 по 1996 год и производился преимущественно на мощностях концерна в США. Он является логическим развитием 2,5-литрового 2VZ-FE и предназначался для оснащения моделей бизнес-класса, где требовалась высокая отдача мощности при сохранении эластичности работы. В отличие от своего собрата 3VZ-E, который имел 12-клапанную конструкцию и предназначался для внедорожников, 3VZ-FE получил 24-клапанную головку блока цилиндров, что значительно улучшило показатели наполнения цилиндров и отдачу на высоких оборотах.

Особенности конструкции

Архитектура двигателя 3VZ-FE базируется на мощном блоке цилиндров из литого чугуна, который обеспечивает высокую жесткость конструкции. В развале блока расположен коленчатый вал, опирающийся на четыре коренные опоры. Использование чугуна вместо алюминия в те годы было продиктовано желанием повысить ресурс и снизить вибрационные нагрузки. Головки блока цилиндров (ГБЦ) выполнены из алюминиевого сплава и имеют по два распредвала на каждую ГБЦ (конструкция DOHC), обеспечивая по четыре клапана на каждый цилиндр. Привод распределительных валов осуществляется зубчатым ремнем, что требует строгого соблюдения регламента его замены.

Система газораспределения и впуск

В механизме ГРМ используются классические толкатели клапанов, что исключает наличие гидрокомпенсаторов. Это конструктивное решение означает, что тепловые зазоры клапанов требуют периодической регулировки с использованием калиброванных шайб. Система впуска оснащена устройством ACIS (Acoustic Control Induction System) — это система изменения геометрии впускного коллектора, которая позволяет изменять длину впускного тракта в зависимости от оборотов двигателя, оптимизируя крутящий момент на низких и средних нагрузках.

Технические характеристики

Модификации

Семейство VZ включает в себя несколько силовых установок, отличающихся рабочим объемом и конструкцией ГБЦ:

• 1VZ-FE: 2,0-литровый вариант, устанавливавшийся на Camry/Vista.
• 2VZ-FE: 2,5-литровый предшественник, ставший базой для разработки 3VZ.
• 3VZ-E: 12-клапанная версия с SOHC (один вал на головку), ориентированная на внедорожники (4Runner, Pickup).
• 3VZ-FE: 24-клапанная версия, предмет данной статьи, созданная для комфортных седанов.
• 4VZ-FE: 2,5-литровый вариант, эволюция конструкции с улучшенными показателями КПД.
• 5VZ-FE: 3,4-литровый двигатель с увеличенным объемом, пришедший на смену всей серии VZ.

Применяемость

Двигатель 3VZ-FE устанавливался на следующие модели:

• Toyota Camry (XV10) — 1991–1996 гг.
• Toyota Windom (XV10) — 1991–1996 гг.
• Lexus ES 300 (XV10) — 1991–1994 гг.

Типичные проблемы и неисправности

Конструкция двигателя имеет несколько слабых мест, знание которых позволяет избежать капитального ремонта:

• Перегрев: Основная беда. Часто связана с выходом из строя гидравлического привода вентилятора системы охлаждения. Неисправность приводит к пробою прокладки ГБЦ, а в худшем случае — к появлению трещин в самих головках.
• Износ ЦПГ и вкладышей: На больших пробегах фиксируется повышенный износ шатунных вкладышей и шеек коленчатого вала, что проявляется характерным стуком при прогреве.
• Расход масла: После 100 000 км пробега износ маслосъемных колпачков и поршневых колец становится заметным, что ведет к постепенному увеличению расхода масла на угар.
• Высокие эксплуатационные расходы: Сложность конструкции и дефицит оригинальных запчастей делают ремонт системы охлаждения и ГРМ достаточно затратным для владельца.

Регламент обслуживания

Для поддержания работоспособности рекомендуется замена ремня ГРМ каждые 80 000 — 100 000 км. Крайне важно следить за состоянием системы охлаждения и уровнем антифриза, так как локальный перегрев является критическим для алюминиевых головок этого мотора.

Объем масла и допуски

• Заправочный объем: 4.3 литра.
• Рекомендуемая вязкость: 5W-30 (для холодного климата), 10W-30 (для умеренного).
• Допуски: API уровня SG, SH или выше.

Ресурс двигателя

Заявленный производителем ресурс составляет около 250 000 километров. При должном уходе, регулярной замене качественного масла и отсутствии перегревов двигатель способен пройти значительно больше. Однако из-за возраста большинства экземпляров, на данный момент критически важна диагностика состояния ГБЦ и давления масла в системе.

Практика эксплуатации

Владельцы и механики, имеющие дело с обслуживанием 3VZ-FE, отмечают как положительные, так и отрицательные стороны агрегата:

• Положительные моменты: Плавность работы V-образной шестерки и отличная тяга на низких оборотах делают езду по трассе комфортной. Запас прочности чугунного блока позволяет производить капитальный ремонт, если кузов автомобиля находится в хорошем состоянии.
• Негативные аспекты: Высокая сложность обслуживания ГРМ из-за компоновки V6. Многие владельцы жалуются на то, что замена свечей заднего ряда цилиндров требует значительных временных затрат. Также отмечается чувствительность к качеству антифриза — коррозия каналов охлаждения часто становится причиной выхода из строя датчиков и радиаторов.
• Особенности управления: Двигатель любит качественное топливо. При использовании бензина с низким октановым числом возможна детонация, которая негативно сказывается на состоянии поршневой группы.

Источники информации

• Toyota Repair Manual for 3VZ-FE Engine, 1991 edition (OEM documentation).
• Service Bulletins: VZ Engine cooling system updates (1992-1994).
• Toyota Parts Catalog: Camry/Windom/ES300 (XV10 series).
