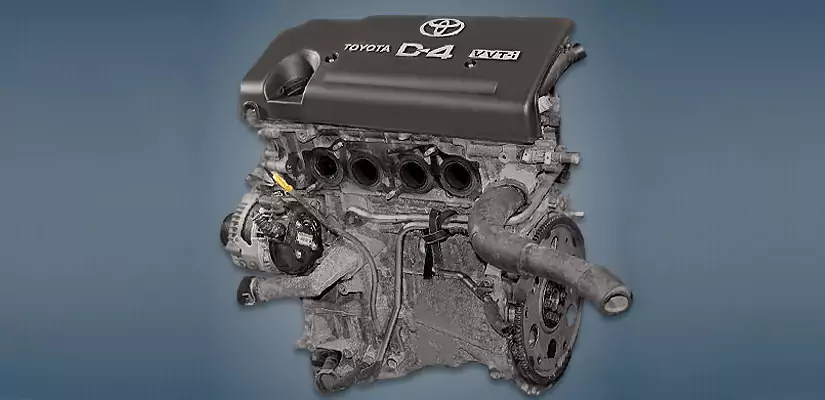

Двигатель Toyota 2AZ-FSE

Двигатель Toyota 2AZ-FSE представляет собой 2,4-литровый силовой агрегат серии AZ, который выпускался в период с 2003 по 2009 год исключительно для японского рынка и европейских спецификаций модели Avensis. Конструкция мотора базируется на блоке из алюминиевого сплава с применением системы непосредственного впрыска топлива D4, что позволило достичь высокой удельной мощности и эффективности для своего времени. Данный ДВС является технологически сложным представителем линейки, требующим специфического обслуживания и качественного топлива для поддержания ресурса в заявленные 250 000 километров.

Обзор

Силовой агрегат Toyota 2AZ-FSE был разработан как флагманская версия для переднеприводных автомобилей D-класса, основной задачей которой было сочетание динамических характеристик с экологическими нормами Евро-4 и Евро-5. История создания мотора неразрывно связана с экспансией технологии непосредственного впрыска (D4) в гражданские модели Toyota. В отличие от стандартного распределенного впрыска (версия 2AZ-FE), модификация FSE использует форсунки высокого давления, подающие топливо напрямую в камеру сгорания, что требует наличия специфического топливного насоса высокого давления (ТНВД).

В иерархии двигателей Toyota данный агрегат занимал нишу высокопроизводительных решений для комфортных седанов. Несмотря на технологичность, мотор поставлялся в ограниченном количестве модификаций, так как основной объем продаж линейки AZ приходился на более простые версии с классическим впрыском. Назначение двигателя — эксплуатация в режимах городских циклов и трассовых пробегов, где система VVT-i на впуске оптимизирует наполнение цилиндров топливовоздушной смесью.

Особенности конструкции

Блок цилиндров и ГБЦ

Основой конструкции является алюминиевый блок с тонкими чугунными гильзами, отлитыми непосредственно в тело блока. Это решение позволило существенно снизить вес агрегата (137 кг), однако привело к чувствительности к термическим перегрузкам. ГБЦ также выполнена из алюминиевого сплава и оснащена 16 клапанами. Важной особенностью является отсутствие гидрокомпенсаторов: тепловые зазоры клапанов регулируются путем подбора толкателей (стаканчиков) с соответствующей толщиной донышка, что требует проверки зазоров при достижении пробега 100-150 тысяч км.

ГРМ и фазорегуляторы

Газораспределительный механизм приводится в действие однорядной роликовой цепью. Конструкция ГРМ включает систему изменения фаз газораспределения VVT-i, установленную только на впускном распредвале. Она управляется электронным блоком управления через клапан подачи масла, изменяя угол поворота распредвала для оптимизации крутящего момента во всем диапазоне оборотов.

Впрыск D4

Система впрыска D4 — ключевой элемент 2AZ-FSE. Она включает в себя ТНВД, который создает высокое давление в топливной рампе. Впрыск производится непосредственно в цилиндр, что требует от форсунок высокой точности работы. Система также включает датчик давления топлива и регулятор, работающие в связке с ЭБУ для корректировки смеси на основе данных от широкополосного лямбда-зонда.

Технические характеристики

Модификации

Двигатель 2AZ-FSE входит в масштабное семейство AZ, которое делится на следующие основные модификации:

• 1AZ-FE: Объем 2,0 литра, распределенный впрыск топлива, самый массовый вариант.
• 1AZ-FSE: Объем 2,0 литра, непосредственный впрыск D4.
• 2AZ-FE: Объем 2,4 литра, распределенный впрыск, устанавливался на многие кроссоверы и седаны для рынков США и Азии.
• 2AZ-FXE: Объем 2,4 литра, дефорсированная версия для гибридных силовых установок (цикл Аткинсона).
• 2AZ-FSE: Рассматриваемая модель — 2,4 литра с непосредственным впрыском для европейского Avensis.

Применяемость

Список автомобилей, оснащавшихся данным ДВС:

• Toyota Avensis T250 (2003–2009)

Типичные проблемы и неисправности

• Болты ГБЦ: Часто наблюдается вытягивание резьбы в алюминиевом блоке, что приводит к нарушению герметичности прокладки ГБЦ, перегреву и прорыву газов в систему охлаждения.
• Загрязнение дроссельной заслонки: Симптомы проявляются в виде плавающих оборотов холостого хода и выраженной вибрации на светофорах.
• Расход масла: На экземплярах последних лет выпуска из-за закоксовки поршневых колец и износа маслосъемных колпачков часто фиксируется прогрессирующий расход смазочных материалов.
• Чувствительность топливной аппаратуры: Система D4 крайне восприимчива к качеству топлива. Присутствие серы и примесей в бензине быстро выводит из строя ТНВД и форсунки.
• Водяная помпа: Ресурс узла ограничен пробегом около 50 000 км, после чего появляются течи или люфт подшипника.
• ГРМ: После 150 000 км цепь может растягиваться, что сопровождается характерным металлическим стрекотом при запуске и работе на холостом ходу.

Регламент обслуживания

Стандартный интервал технического обслуживания для данного двигателя составляет 10 000 км. Однако при эксплуатации в условиях больших городов и использования топлива среднего качества рекомендуется сократить интервал замены масла до 7 500 км.

Объем масла и допуски

• Заправочный объем: 3.8 литра.
• Рекомендуемая вязкость: 5W-30 (для холодного климата 0W-30).
• Допуски: API SL, SM, SN или ILSAC GF-4/GF-5.

Ресурс двигателя

Заявленный производителем ресурс составляет около 250 000 км при условии использования качественного бензина и своевременной замены технических жидкостей. При грамотной эксплуатации, отсутствии перегревов и чистой системе впрыска, двигатель может преодолеть порог в 300 000 км до необходимости капитального ремонта блока цилиндров.

Практика эксплуатации

Опыт использования Toyota 2AZ-FSE показывает, что это требовательный к технической культуре агрегат. Владельцы отмечают следующие нюансы:

• Хорошая тяга на низких оборотах делает автомобиль комфортным при езде в городском потоке.
• Необходимость дорогостоящего ремонта топливной системы D4 при использовании некачественного бензина существенно повышает стоимость владения.
• Вибрация на холостом ходу часто лечится очисткой дроссельного узла, но требует периодического повторения процедуры.
• При достижении пробегов выше 150 000 км важно контролировать состояние цепи ГРМ, так как ее обрыв или перескок чреваты серьезными повреждениями клапанного механизма.

Источники информации

• Toyota Engine Repair Manual, series AZ (1AZ-FE, 1AZ-FSE, 2AZ-FE, 2AZ-FSE).
• Каталоги запасных частей (OEM EPC) для Toyota Avensis T250.
• Технический бюллетень по обслуживанию систем непосредственного впрыска Toyota D4.
