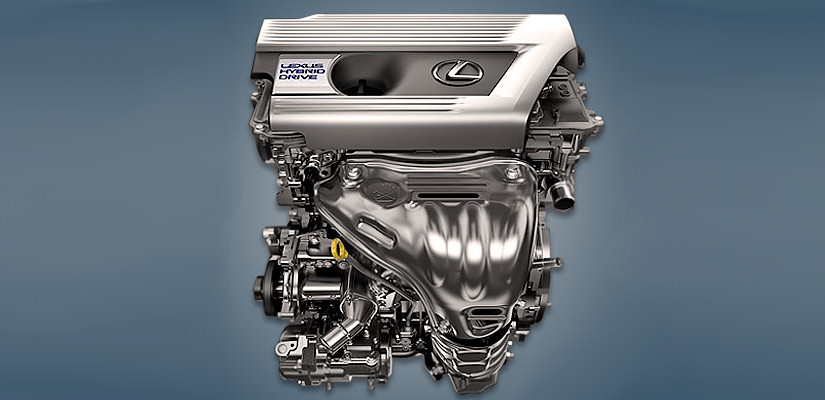

Двигатель Toyota 2AR-FXE

Обзор двигателя Toyota 2AR-FXE

Силовая установка Toyota 2AR-FXE представляет собой специализированную модификацию четырехцилиндрового бензинового двигателя объемом 2.5 литра, разработанную инженерами Toyota для работы в составе гибридных силовых установок (Hybrid Synergy Drive). Впервые представленный в 2011 году, этот агрегат стал ключевым звеном в электрификации модельного ряда компании, обеспечивая оптимальное сочетание тепловой эффективности и надежности. В отличие от своего собрата 2AR-FE, предназначенного для традиционных автомобилей, версия FXE оптимизирована для работы по циклу Аткинсона, что позволяет достигать высокой топливной экономичности при сохранении достаточного крутящего момента для взаимодействия с электродвигателями.

История создания мотора неразрывно связана с необходимостью снижения вредных выбросов и расхода топлива в городском цикле, где гибридные компоненты показывают свою максимальную эффективность. Агрегат активно производится как на мощностях в Японии, так и на североамериканских заводах Toyota, что подчеркивает его глобальную значимость для корпорации. Конструктивно двигатель является частью широкого семейства AR, которое объединяет множество моторов с распределенным и непосредственным впрыском, что позволило разработчикам использовать проверенные решения в области материалов и компоновки блока цилиндров.

Особенности конструкции

Архитектура двигателя базируется на блоке цилиндров из алюминиевого сплава с открытой рубашкой охлаждения, что способствует лучшему теплообмену. Для снижения трения и повышения износостойкости в цилиндры запрессованы тонкостенные чугунные гильзы. Коленчатый вал установлен с небольшим смещением относительно осей цилиндров, что минимизирует боковые нагрузки на поршни во время рабочего хода, повышая механический КПД.

ГБЦ и ГРМ

Головка блока цилиндров (ГБЦ) также выполнена из легкого алюминиевого сплава. Одной из ключевых особенностей работы по циклу Аткинсона является позднее закрытие впускных клапанов, что позволяет части топливовоздушной смеси возвращаться обратно во впускной коллектор в начале такта сжатия. Это эффективно снижает насосные потери. Система газораспределения оснащена гидрокомпенсаторами, что полностью избавляет владельца от необходимости ручной регулировки тепловых зазоров клапанов на протяжении всего срока эксплуатации.

Система Dual VVT-i

Двигатель оснащен интеллектуальной системой изменения фаз газораспределения Dual VVT-i на обоих распределительных валах. Это позволяет точно дозировать наполнение цилиндров в зависимости от нагрузки, которую определяет гибридный контроллер. Привод распределительных валов осуществляется однорядной роликовой цепью, которая отличается высокой долговечностью при своевременной замене масла.

Технические характеристики

Модификации

Семейство двигателей AR включает в себя широкую линейку агрегатов, однако 2AR-FXE стоит особняком благодаря своей гибридной специализации. Основные отличия модификаций в рамках семейства заключаются в типе впрыска (прямой D-4S или распределенный), степени сжатия и наличии наддува:

• 2AR-FE: Базовая версия с распределенным впрыском, широко применяемая на автомобилях без гибридной установки.
• 2AR-FSE: Версия с комбинированным впрыском D-4S, используемая на автомобилях для внутреннего рынка Японии.
• 6AR-FSE: Модификация с системой D-4S, оптимизированная под экологические стандарты и оснащенная системой старт-стоп.
• 8AR-FTS: Турбированная версия с непосредственным впрыском, обеспечивающая высокую удельную мощность.
• 5AR-FE: Двигатель с распределенным впрыском, адаптированный для рынков с менее строгими требованиями к качеству топлива.
• 1AR-FE: Увеличенный рабочий объем (2.7 литра), используемый в более тяжелых кроссоверах.

Применяемость

Благодаря своей энергоэффективности, двигатель 2AR-FXE получил широкое распространение в гибридных платформах Toyota и Lexus:

• Toyota Alphard AH30 (с 2015 года);
• Toyota Avalon XX40 (2012–2018);
• Toyota Camry XV50 (2011–2017);
• Toyota Harrier XU60 (с 2013 года);
• Toyota RAV4 XA40 (2012–2018);
• Lexus ES 300h XV60 (2012–2018);
• Lexus NX 300h AZ10 (с 2014 года).

Типичные проблемы и неисправности

Двигатель 2AR-FXE считается одним из самых надежных в линейке Toyota, что обусловлено его умеренной форсировкой и спецификой эксплуатации в составе гибридной системы, которая ограничивает работу мотора в пиковых режимах. Тем не менее, выделяют следующие особенности:

• Водяная помпа: Относительно невысокий ресурс насоса охлаждающей жидкости. При пробеге от 80 до 120 тысяч километров возможен выход из строя подшипника или течь сальника.
• Шум муфт VVT-i: При холодном пуске некоторые владельцы отмечают кратковременный треск. Это свидетельствует об износе лопаток фазорегулятора, которые не успевают зафиксироваться при подаче давления масла.
• Растяжение цепи ГРМ: При больших пробегах (обычно свыше 200 тысяч км) однорядная цепь может растянуться. Симптомами являются изменение звука работы двигателя и появление ошибок по фазам газораспределения.
• Отложения во впуске: Из-за работы по циклу Аткинсона и системы рециркуляции отработавших газов (EGR), при значительных пробегах рекомендуется периодическая чистка клапана EGR и впускного коллектора от нагара.

Регламент обслуживания

Для поддержания ресурса двигателя рекомендуется проводить замену масла и фильтра каждые 8 000 – 10 000 километров пробега, учитывая особенности городской эксплуатации. Замена охлаждающей жидкости осуществляется согласно регламенту раз в 80 000 км или 5 лет. Проверка состояния приводного ремня навесного оборудования обязательна при каждом ТО.

Объем масла и допуски

Правильный выбор смазочных материалов критичен для системы изменения фаз газораспределения и поддержания чистоты гидрокомпенсаторов:

• Заправочный объем: 4.4 литра.
• Рекомендуемая вязкость: 0W-20 (для обеспечения максимальной экономичности), 5W-30 (допускается при эксплуатации в жарком климате или высоких нагрузках).
• Допуски: API SN/SP, ILSAC GF-5/GF-6.

Ресурс двигателя

Заявленный производителем и подтвержденный практикой эксплуатации ресурс двигателя 2AR-FXE составляет около 300 000 километров до капитального ремонта. При соблюдении интервалов замены масла и использовании качественного топлива, агрегат способен работать без серьезных вмешательств значительно дольше. Гибридный режим эксплуатации, при котором ДВС часто отключается или работает в оптимальном диапазоне оборотов, положительно сказывается на долговечности поршневой группы.

Практика эксплуатации

Эксплуатация 2AR-FXE оставляет положительное впечатление у владельцев за счет предсказуемости и плавности работы. Особенности, которые стоит учитывать при использовании автомобиля с данным ДВС:

• Плавность старта: Гибридная трансмиссия в связке с этим двигателем обеспечивает максимально мягкий отклик на педаль газа, что идеально подходит для спокойного передвижения в плотном городском потоке.
• Температурный режим: В зимний период двигатель может дольше прогреваться из-за высокой эффективности цикла Аткинсона, что стоит учитывать при планировании поездок на короткие расстояния.
• Реакция на качество топлива: Несмотря на общую «всеядность», использование топлива низкого качества может приводить к образованию нагара на свечах зажигания, что сразу сказывается на стабильности работы гибридной системы при переходе на бензиновую тягу.
• Отсутствие вибраций: Благодаря качественной балансировке и работе на специфических оборотах, двигатель практически не передает вибраций на кузов, что повышает уровень акустического комфорта в салоне.

Источники информации

• Toyota Repair Manual: 2AR-FXE Engine Supplement.
• OEM Toyota Parts Catalog (EPC).
• Service Data and Specifications: Toyota Hybrid Systems.
• Technical Bulletins: Powertrain Control Module (PCM) updates for AR-series engines.
