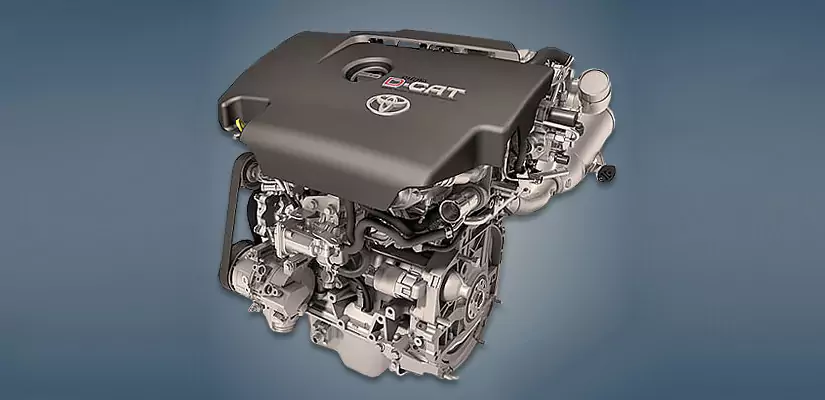

Двигатель Toyota 2AD-FHV

Двигатель Toyota 2AD-FHV, известный также как 2.2 D-CAT, представляет собой производительный 2,2-литровый дизельный силовой агрегат, выпускавшийся японским концерном в период с 2005 по 2015 год. Основной задачей разработки данного мотора стало оснащение европейских моделей компании высокотехнологичной системой очистки выхлопных газов Diesel Clean Advanced Technology (D-CAT). Агрегат занял нишу мощных дизелей в линейке AD, предлагая сочетание высокого крутящего момента и соответствия жестким экологическим стандартам того времени.

Обзор

Силовой агрегат 2AD-FHV был спроектирован как флагманская модификация дизельной линейки AD, дебютировав параллельно с 2AD-FTV в 2005 году. В отличие от менее мощного собрата, FHV-версия изначально получила передовые технические решения: пьезоэлектрические форсунки и турбокомпрессор IHI с изменяемой геометрией (VGT) и жидкостным контуром охлаждения. Двигатель проектировался с расчетом на высокую динамику при эксплуатации в условиях европейских дорог, где требования к чистоте выхлопа были приоритетными.

Ключевым отличием серии является система D-CAT, объединяющая катализатор DPNR (Diesel Particulate NOx Reduction), который одновременно нейтрализует сажу и оксиды азота. Конструкция блока цилиндров выполнена из алюминиевого сплава с использованием тонкостенных чугунных гильз, что позволило снизить массу двигателя до 195 кг, сохранив при этом необходимый запас прочности для работы под высоким давлением наддува.

Особенности конструкции

Блок цилиндров и ГБЦ

Основой двигателя выступает алюминиевый блок с закрытой рубашкой охлаждения. Использование чугунных гильз цилиндров обеспечивает долговечность стенок, однако конструкция оказалась чувствительна к термическим деформациям в зоне сопряжения с головкой блока цилиндров. 16-клапанная алюминиевая ГБЦ оснащена двумя распределительными валами (DOHC), приводимыми в движение цепью. Использование гидрокомпенсаторов позволяет избегать ручной регулировки тепловых зазоров клапанов на протяжении всего срока эксплуатации.

Топливная система и наддув

Впрыск топлива осуществляется системой Common Rail от компании Denso. ТНВД типа HP3 нагнетает давление до 2000 бар, что в сочетании с пьезоэлектрическими форсунками обеспечивает точное дозирование топлива и низкий уровень шума. Турбокомпрессор IHI оснащен электронной системой управления геометрией лопаток, что минимизирует турбояму и позволяет достигать максимального крутящего момента в 400 Нм уже на низких оборотах.

Балансировочные валы

Для снижения вибраций, присущих четырехцилиндровым дизельным двигателям большого объема, в нижней части блока расположен блок балансировочных валов. Они вращаются в противофазе коленчатому валу, нивелируя инерционные силы второго порядка, что повышает акустический комфорт при работе на холостом ходу и средних оборотах.

Технические характеристики

Модификации

Семейство дизельных двигателей AD включает в себя три основные модификации, различающиеся мощностными характеристиками и навесным оборудованием:

• 1AD-FTV: 2.0-литровый вариант, младшая модель в линейке.
• 2AD-FTV: 2.2-литровый дизель с пониженной степенью форсировки, не оснащавшийся сложной системой D-CAT в базовых версиях.
• 2AD-FHV: Топовая модификация 2.2 D-CAT с пьезофорсунками, мощностью до 177 л.с. и расширенной системой эко-контроля.

Применяемость

Двигатель широко использовался на платформах Toyota и Lexus для европейского рынка:

• Toyota Avensis 2 (T250): 2005–2009
• Toyota Avensis 3 (T270): 2009–2015
• Toyota Auris 1 (E150): 2006–2012
• Toyota RAV4 3 (XA30): 2008–2012
• Toyota RAV4 4 (XA40): 2012–2015
• Lexus IS (XE20): 2005–2010

Типичные проблемы и неисправности

• Разрушение прокладки ГБЦ: Проявляется в виде прорыва газов в систему охлаждения. Из-за эрозии алюминиевой поверхности блока в месте контакта с прокладкой, ремонт часто требует шлифовки или гильзовки блока.
• Повышенный расход масла: Конструктивная особенность ранних версий. Даже после замены поршней по гарантии, проблема часто сохранялась из-за залегания маслосъемных колец.
• Топливная аппаратура: Необходима замена медных уплотнительных шайб под форсунками раз в 60 000 км. В противном случае происходит прорыв картерных газов, что ведет к коксованию форсунок и их «прикипанию» к ГБЦ.
• Система EGR: Клапан рециркуляции отработавших газов склонен к быстрому засорению сажей, что вызывает ошибки по двигателю и потерю тяги.
• Сажевый фильтр и D-CAT: Система DPNR требует строгого соблюдения циклов регенерации. Частые короткие поездки приводят к невозможности очистки фильтра, что влечет за собой необходимость его принудительного прожига или замены дорогостоящей форсунки впрыска топлива в выпускной коллектор.

Регламент обслуживания

Объем масла и допуски

Для корректной работы системы очистки выхлопных газов (D-CAT) необходимо использовать исключительно масла с низким содержанием сульфатной зольности (Low SAPS).

• Заправочный объем: 6.5 литров.
• Рекомендуемая вязкость: 0W-30 или 5W-30.
• Допуск: ACEA C2.

Ресурс двигателя

Средний ресурс агрегата составляет порядка 250 000 километров при условии квалифицированного обслуживания и использования качественного дизельного топлива. При интенсивной эксплуатации в городском режиме ресурс может быть ниже из-за ускоренного износа элементов системы экологии и турбокомпрессора.

Практика эксплуатации

Двигатель обладает специфическим характером, который проявляется в ходе повседневной эксплуатации:

• Динамика: Мощный подхват с низких оборотов делает автомобиль удобным для трассовых пробегов и обгонов.
• Экологические системы: Владельцы отмечают требовательность к качеству топлива. Использование несертифицированной солярки ведет к мгновенному засорению клапана SCV и выходу из строя датчиков системы D-CAT.
• Зимняя эксплуатация: Пьезофорсунки чувствительны к парафинизации топлива. При температуре ниже -20°C рекомендуется использование антигелей.
• Ремонтопригодность: Механики указывают на сложность демонтажа форсунок при больших пробегах из-за их прикипания. Также отмечается трудоемкость обслуживания системы балансировочных валов.

Источники информации

• Руководство по ремонту и техническому обслуживанию Toyota семейства AD (Engine Repair Manual).
• Оригинальные каталоги запчастей Toyota EPC (Electronic Parts Catalog).
• Технический бюллетень Toyota по обслуживанию системы D-CAT (Service Bulletin D-CAT/DPNR).
