Двигатель Saab B234R

Двигатель Saab B234R — это вершина инженерной мысли шведских конструкторов в 90-х годах, представляющая собой 2,3-литровый четырехцилиндровый силовой агрегат с турбонаддувом. Выпускавшийся в период с 1993 по 1997 год, этот мотор стал эталоном производительности для модели Saab 9000, обеспечивая мощность до 225 л.с. в версиях с механической трансмиссией. Конструкция двигателя сочетает в себе чугунный блок повышенной прочности и высокотехнологичную систему управления Trionic 5, что делает его популярным объектом для тюнинга и восстановления среди энтузиастов по сей день.

Обзор

Мотор B234R принадлежит к знаменитой серии двигателей Saab «H», которая заложила основы надежности автомобилей этой марки. В отличие от менее мощных атмосферных собратьев, версия R (Racing/Road) была спроектирована с учетом работы при высоких нагрузках, связанных с повышенным давлением наддува. Двигатель был специально разработан для Saab 9000 Aero, чтобы вывести автомобиль в лигу мощных седанов бизнес-класса, способных конкурировать с немецкими производителями того времени. Инженеры Saab сделали ставку на объем 2,3 литра в сочетании с турбиной MHI TD04HL, что позволило добиться эластичной тяги и впечатляющих для начала 90-х динамических показателей.

Особенности конструкции

Фундаментом B234R является невероятно прочный блок цилиндров из литого чугуна. Эта деталь обладает огромным запасом прочности, что позволяет блоку выдерживать кратное увеличение мощности при грамотном тюнинге.

Блок цилиндров и ГБЦ

В блоке цилиндров используются гильзы, обеспечивающие возможность капитального ремонта. Головка блока цилиндров (ГБЦ) выполнена из алюминиевого сплава и имеет 16 клапанов, что обеспечивает отличную продувку камер сгорания. Конструкция ГБЦ спроектирована под использование гидрокомпенсаторов, что избавляет владельца от необходимости регулярной регулировки тепловых зазоров клапанов.

Система ГРМ и управления

Газораспределительный механизм приводится в действие цепью. Это решение требует внимания к состоянию натяжителей и успокоителей, однако при должном обслуживании цепь демонстрирует высокую износостойкость. Уникальной особенностью B234R является система управления двигателем Saab Trionic 5. Она объединяет в себе управление впрыском топлива, зажиганием и давлением наддува, используя датчик детонации для коррекции углов опережения зажигания в режиме реального времени.

Технические характеристики

Модификации

Серия двигателей Saab H 2,3 литра включает несколько версий, каждая из которых имеет свои конструктивные отличия в навесном оборудовании, степени сжатия и настройках ЭБУ:

• B234i: Атмосферная версия, наиболее простая и надежная, лишена турбонаддува.
• B234E: Базовая версия турбомотора с пониженной мощностью.
• B234R: Форсированная версия для топовых модификаций, оснащенная турбиной TD04HL.

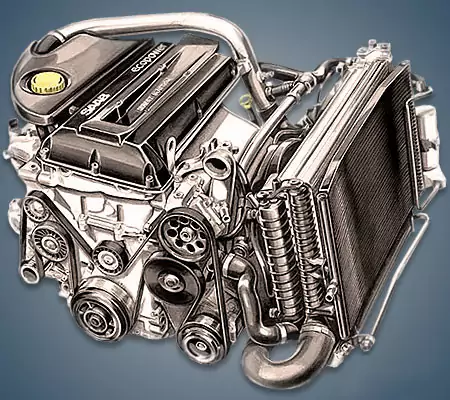

• B235E / B235R: Более поздние итерации двигателя с иными поршнями и доработанной системой вентиляции картера (Trionic 7).

Применяемость

Данный силовой агрегат устанавливался исключительно на флагманскую модель шведского бренда того времени:

• Saab 9000 Aero (1993–1997)
• Saab 9000 Griffin (1993–1997)
• Saab 9000 CS/CSE (в версии с высокой мощностью)

Типичные проблемы и неисправности

Несмотря на избыточный запас прочности, ряд узлов требует пристального внимания владельца:

• Блок балансировочных валов: Со временем механизм может стать источником шума и вибраций. Многие владельцы при капитальном ремонте решают вопрос путем физического удаления валов.
• Кассета зажигания (DI-кассета): Прямое зажигание крайне чувствительно к качеству свечей. Работа на старых свечах приводит к пробою кассеты, что требует ее дорогостоящей замены.
• Износ цепи ГРМ: Хотя цепь долговечна, к 250 000 км пробега она может растянуться, что проявляется характерным металлическим звоном.
• Шатунные вкладыши: При экстремальных нагрузках и масляном голодании возможен проворот вкладышей, что часто связано с критическим износом масляного насоса.

Регламент обслуживания

Для сохранения ресурса двигателя рекомендуется производить замену масла каждые 7 000 – 8 000 км при городской эксплуатации. Ремень навесного оборудования следует инспектировать каждое ТО.

Объем масла и допуски

• Заправочный объем: 4.0 литра при штатной замене; до 5,4 литра при полном сливе из радиатора охлаждения масла.
• Рекомендуемая вязкость: 5W-30 (для умеренного климата), 5W-40 (при частых высоких нагрузках).
• Допуски: Соответствие стандартам API SL/SM или ACEA A3/B4.

Ресурс двигателя

Заявленный ресурс в 300 000 км является консервативной оценкой. При регулярном обслуживании, использовании качественных синтетических масел и бережном отношении к турбине (остывание после поездки), двигатель B234R способен пройти 400 000 км и более без капитального ремонта блока цилиндров. Основным фактором долголетия является состояние масляной магистрали и чистота радиаторов.

Отзывы

• Двигатель тянет с самых низов, турбояма практически не ощущается благодаря TD04HL. Важно следить за температурой масла в пробках.
• После удаления балансировочных валов мотор работает грубее, но исчезает страх поломки привода балансиров, который мог бы убить двигатель.
• Trionic 5 — это гениальная система, которая прощает многие ошибки при чип-тюнинге. Главное — следить за состоянием кассеты зажигания и всегда возить с собой запасную.

Источники для дополнительной информации

• Saab 9000 Service Manual (Workshop Manual), том «Engine & Fuel System».
• EPC (Electronic Parts Catalog) Saab — официальный каталог запчастей.
• Техническая документация Trionic 5 T5Suite для энтузиастов тюнинга.
