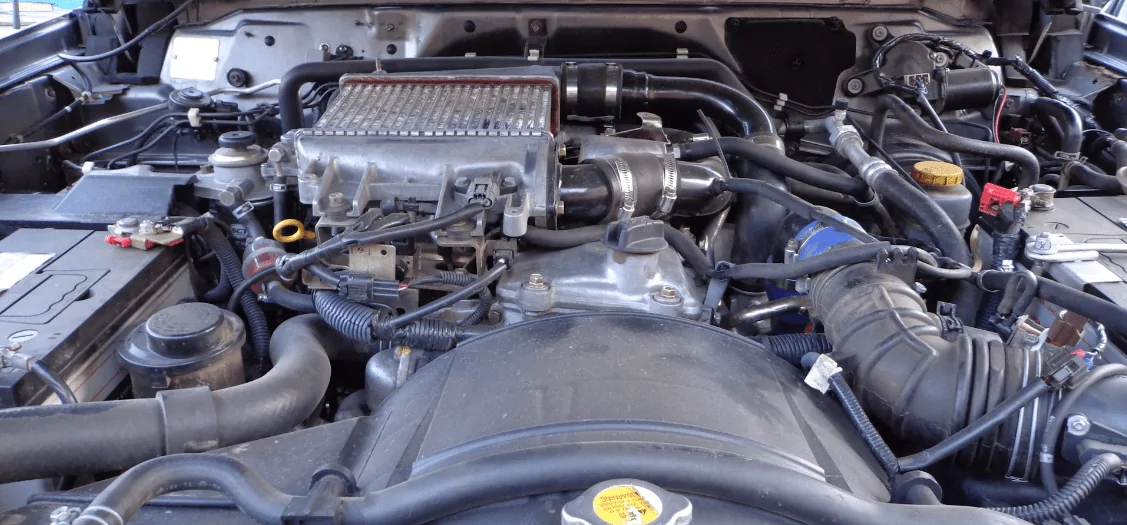

Двигатель Nissan ZD30

Обзор двигателя Nissan ZD30

Семейство дизельных двигателей Nissan ZD30 представляет собой одну из самых неоднозначных страниц в истории японского двигателестроения конца девяностых и начала двухтысячных годов. Изначально спроектированный как замена устаревающим силовым агрегатам серии TD, мотор ZD30 должен был обеспечить баланс между экономичностью и высокой тяговой мощностью для коммерческого транспорта и полноразмерных внедорожников. Разработка велась с прицелом на широкую унификацию компонентов, что позволило создать как атмосферные версии (ZD30DD), так и высокотехнологичные турбированные варианты с системой непосредственного впрыска (ZD30DDTi).

Исторический путь агрегата начался в 1999 году, когда первые экземпляры сошли с конвейеров для установки на минивэны и пикапы. Первые годы производства ознаменовались конструктивными недоработками в системе охлаждения поршневой группы и управлении топливной аппаратурой, что привело к массовым нареканиям со стороны владельцев тяжелых внедорожников. После 2002 года компания Nissan провела масштабную работу над ошибками, внедрив обновленные блоки управления и доработанные системы впрыска, что позволило двигателю обрести репутацию надежного агрегата для повседневной и внедорожной эксплуатации.

Особенности конструкции

Силовая установка ZD30 построена по классической для своего времени схеме с чугунным блоком цилиндров, обеспечивающим высокую структурную жесткость. В отличие от многих конкурентов того периода, блок здесь состоит из двух секций: основной части и нижней плиты — картера коренных подшипников, что значительно снижает деформации при высоких нагрузках.

ГБЦ и механизм ГРМ

Головка блока цилиндров выполнена из алюминиевого сплава и оснащена 16 клапанами (по 4 на цилиндр). Механизм газораспределения типа DOHC приводится в действие цепью, что требует контроля состояния натяжителей на больших пробегах. Важной особенностью является отсутствие гидрокомпенсаторов: тепловые зазоры клапанов регулируются путем подбора регулировочных шайб, что требует наличия специфического инструмента и навыков механика.

Система впрыска и наддув

В зависимости от модификации, двигатель оснащался различными системами подачи топлива. Версия ZD30DDTi использует турбокомпрессор с изменяемой геометрией (VGT), что позволяет достичь высокого крутящего момента на низких оборотах и минимизировать турбояму. В поздних версиях применяется система Common Rail (ZD30CDR), обеспечивающая более точный впрыск топлива и соответствие экологическим нормам Евро-4.

Блок цилиндров отлит из чугуна и состоит из двух частей:

• Блок цилиндров.
• Картер крышек коренных подшипников (нижняя часть блока цилиндров).

Картер с крышками коренных подшипников повышает жесткость двигателя, что способствует снижению уровня шума. Для уменьшения вибрации двигателя используются два балансировочных вала. Эти валы расположены в нижней части блока цилиндров и вращаются с удвоенной скоростью относительно коленчатого вала. Балансировочные валы приводятся в движение промежуточными шестернями механизма газораспределения и вращаются в противоположных направлениях относительно друг друга.

Технические характеристики

Модификации

• ZD30DD: Базовая атмосферная версия с непосредственным впрыском. Основное применение — легкий коммерческий транспорт, где важна долговечность и простота конструкции.
• ZD30DDT: Версия с турбонаддувом. Использовалась преимущественно на пикапах Navara, обеспечивая ощутимый прирост крутящего момента для грузоперевозок.
• ZD30DDTi: Наиболее массовая версия, оснащенная интеркулером и турбиной с изменяемой геометрией. Обладает лучшими показателями мощности.
• ZD30CDR: Модификация с системой Common Rail, устанавливаемая на более поздние версии автомобилей Nissan для удовлетворения строгих экологических норм.

Применяемость

• Nissan Caravan 5 (E25) 2001–2012 годов выпуска (ZD30DD и ZD30DDTi);
• Nissan Elgrand 1 (E50) 1999 – 2002 гг. (ZD30DD и ZD30DDTi);
• Nissan Navara 2 (D22) 1999–2004 гг. (ZD30DDT);
• Nissan Pathfinder 2 (R50) 1995–2004 гг. (ZD30DDTi);
• Nissan Patrol 5 (Y61) 1999–2013 гг. (ZD30DDTi);
• Nissan Terrano II (R20) 1999 – 2006 гг. (ZD30DDTi).

Типичные проблемы и неисправности

• Перегрев поршней: В ранних версиях моторов отмечался конструктивный недочет системы охлаждения, который при затяжных нагрузках приводил к прогару поршней.
• Проблемы с датчиком массового расхода воздуха (ДМРВ/MAF): Неисправность датчика часто приводит к потере тяги, повышенному дымлению и переходу двигателя в аварийный режим.
• Выход из строя клапана EGR: Закоксовывание системы рециркуляции отработавших газов ведет к нестабильной работе на холостом ходу.
• Проблемы с турбокомпрессором: При использовании некачественного масла быстро изнашивается подшипник вала турбины, что провоцирует «масложор» и риск гидроудара.

Регламент обслуживания

Для сохранения ресурса двигателя ZD30 требуется строгое соблюдение интервалов технического обслуживания. Замена масла и масляного фильтра рекомендуется каждые 7 500 – 10 000 км, в зависимости от условий эксплуатации. Воздушный фильтр необходимо проверять и менять чаще при езде по пыльным дорогам, так как турбина крайне чувствительна к качеству поступающего воздуха.

Объем масла и допуски

• Рекомендуемая вязкость: 5W-30 (допускается 10W-40 при высоких температурах).
• Заправочный объем: 6.3 – 6.9 литра (зависит от модификации картера).
• Допуски: API CF-4, ACEA B3/B4.

Ресурс двигателя

Заявленный производителем ресурс составляет 250 000 км. Однако при своевременном обслуживании, использовании качественного дизельного топлива с низким содержанием серы и отсутствии длительных перегревов, пробег до капитального ремонта может быть увеличен до 350 000 – 400 000 км. Важным фактором является состояние цепи ГРМ, которую рекомендуется проверять после 200 000 км пробега.

Практика эксплуатации

Эксплуатация автомобилей с двигателем ZD30 требует от владельца специфических навыков и внимания к деталям. Двигатель очень требователен к температурному режиму и качеству смазочных материалов.

• Нравится владельцам: Высокая тяга на низах, что критично для внедорожников при преодолении препятствий. Относительно невысокий расход топлива при спокойной езде.
• Не нравится: Шумная работа, специфический «тракторный» звук. Сложность обслуживания системы ГРМ (отсутствие гидрокомпенсаторов требует периодической регулировки клапанов).
• Сценарии эксплуатации: При использовании в городских условиях двигатель страдает от частых коротких поездок (не прогревается полностью), что ускоряет загрязнение клапана EGR. При внедорожной езде важно следить за чистотой радиаторов охлаждения, чтобы избежать локальных перегревов ГБЦ.

Источники информации

• Сервисное руководство (Service Manual) Nissan Patrol Y61 (ZD30 Engine Section).
• Оригинальные каталоги запчастей Nissan FAST.
• Технический бюллетень Nissan по модификациям систем впрыска Common Rail 2004 года.
