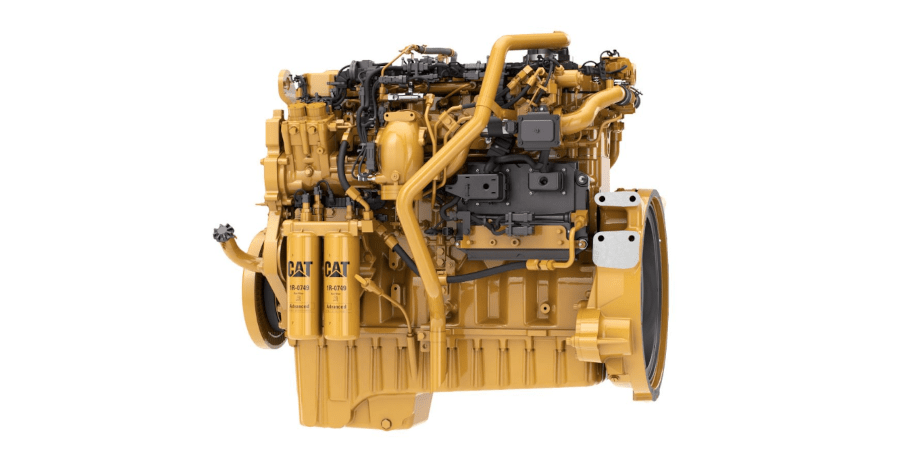

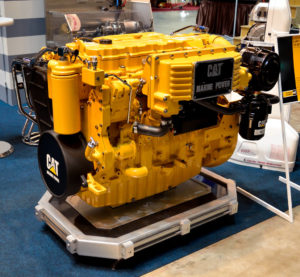

Промышленный двигатель Caterpillar C9 ACERT представляет собой высокопроизводительный силовой агрегат американского производства, который заслужил репутацию надежного решения для тяжелой техники. Данный 6-цилиндровый рядный дизель с рабочим объемом 8,8 литра оснащен инновационной технологией ACERT, обеспечивающей точное управление процессом сгорания топлива. Благодаря сочетанию электронной системы управления ADEM A4 и уникальной топливной системы HEUI, двигатель демонстрирует оптимальный баланс между мощностью, экологичностью и экономичностью в самых жестких эксплуатационных условиях.
Обзор: двигатель Caterpillar C9
Caterpillar C9 ACERT — это результат глубокой эволюции силовых установок CAT среднего сегмента мощности. Двигатель был разработан для замены устаревших моделей и удовлетворения жестким экологическим нормам Tier 3 и Stage IIIA без потери производительности. Его конструкция ориентирована на длительную эксплуатацию в составе карьерной, строительной и лесозаготовительной техники. Ключевая концепция агрегата заключается в «интеллектуальном» сгорании: вместо простой форсировки за счет давления наддува, инженеры Caterpillar сфокусировались на оптимизации газодинамических процессов внутри камеры сгорания.
Особенности конструкции
Блок цилиндров и ГБЦ
Блок цилиндров Caterpillar C9 отлит из высокопрочного чугуна, обеспечивающего жесткость конструкции при значительных термических и механических нагрузках. Конструкция блока позволяет осуществлять капитальный ремонт с расточкой под ремонтные размеры гильз. Головка блока цилиндров (ГБЦ) выполнена по 4-клапанной схеме на каждый цилиндр, что обеспечивает эффективную вентиляцию камеры сгорания и оптимальное смесеобразование.
Топливная система HEUI
Одной из ключевых особенностей двигателя является система HEUI (Hydraulically Actuated Electronically Controlled Unit Injector). В отличие от классических систем Common Rail, здесь впрыск управляется гидравлическим давлением моторного масла, которое нагнетается специальным насосом. Это позволяет достичь высокого давления впрыска даже при низких оборотах коленчатого вала, что существенно улучшает приемистость и снижает дымность выхлопа при холодном пуске.
Наддув и система ACERT
Технология ACERT (Advanced Combustion Emissions Reduction Technology) объединяет в себе электронный контроль впрыска, использование турбокомпрессоров с перепускными клапанами и систем охлаждения надувочного воздуха. Это позволяет сжигать топливо максимально эффективно, превращая энергию взрыва в полезную работу, а не в тепловые потери или сажу.
Технические характеристики
| Количество цилиндров | 6 | ||||
| Конфигурация | Рядная | ||||
| Диаметр цилиндра, мм | 112 | ||||
| Ход поршня, мм | 149 | ||||
| Рабочий объём, см³ | 8,8 | ||||
| Степень сжатия | 16.1:1 | ||||
| Режим работы двигателя * | А | Б | С | Д | Е |
| Выходная мощность, кВт (л.с.) | 205 (278) | 224 (304) | 242 (329) | 261 (355) | 280 (381) |
| Скорость вращения коленчатого вала, об/мин | 1800-2200 | ||||
| Удельный расход топлива, г/(кВт*ч) при 1800 об/мин и 100% мощности | 214,9 | 213,6 | 211,3 | 212,3 | — |
| Топливный насос | Низкое давление (питающий насос) + насос высокого давления масла (HEUI) | ||||
| Топливные фильтры — тонкая чистка | Высочайшее качество, 2 микрона | ||||
| Турбина | Турбонаддув с системой воздушного охлаждения (Aftercooler) | ||||
| Система охлаждения | Термостаты и корпус, вертикальный выход | ||||
| Объем системы охлаждения, литры | 13,9 (без учета объема заправки радиатора) | ||||
| Водяной насос | Центробежный водяной насос, шестеренчатый привод | ||||
| Объем масляной системы, литры | 32 | ||||
| Габариты, мм (ДхШхВ) | 1091,4х827,2х1022,8 | ||||
| Вес, кг | 776 (сухой вес) | ||||
ИНД – режим (непрерывной работы) – режим непрерывной работы двигателя в тяжелых условиях, когда двигатель работает на максимальной мощности и максимальной частоте вращения до 100% рабочего времени без перерывов или периодического снижения нагрузки.
IND – режим B – режим работы двигателя, при котором мощность и (или) частота вращения периодически снижаются по сравнению с максимальным значением (продолжительность работы при полной нагрузке не превышает 80% от общего времени работы).
IND – режим C (прерывистый режим) – работа двигателя с периодическим увеличением мощности и (или) частоты вращения до максимальных значений (продолжительность работы при полной нагрузке не превышает 50% от общего времени работы).
IND – режим D – режим работы двигателя, в котором допускается периодическое увеличение мощности до максимального значения (продолжительность работы при полной нагрузке не превышает 10% от общего времени работы).
Режим IND-E — это режим, в котором максимальная мощность требуется в течение короткого периода времени для запуска или в случае внезапной перегрузки. Он также используется в аварийных ситуациях, когда нормального уровня мощности недостаточно (время работы при полной нагрузке не превышает 5% от общего времени работы).
Модификации и их различия
Семейство двигателей C9 делится на модификации в зависимости от настроек электронного блока управления (ECM) и целевого назначения. Основные различия заключаются в калибровках топливной карты. Версии для генераторных установок обычно настроены на фиксированные обороты (1500 или 1800 об/мин), тогда как версии для мобильной техники обладают «гибкой» характеристикой крутящего момента, позволяющей эффективно работать в широком диапазоне нагрузок.
Применяемость
Двигатель Caterpillar C9 устанавливается на широкий спектр спецтехники:
- Гусеничные экскаваторы: CAT 330C, 330D, 336D.
- Бульдозеры: CAT D6R, D6T.
- Автогрейдеры: CAT 140M, 160M.
- Колесные погрузчики: CAT 966H, 972H.
- Лесозаготовительная техника: харвестеры и форвардеры Timberjack и CAT.
- Дизель-генераторные установки средней мощности.
Типичные проблемы и неисправности
Проблемы с топливными форсунками HEUI: Из-за зависимости системы впрыска от давления масла, критически важно следить за чистотой и качеством моторного масла. Загрязненное масло приводит к износу клапанов управления форсунками, что вызывает нестабильную работу на холостом ходу или потерю мощности.
Износ масляного насоса высокого давления: При длительной эксплуатации может наблюдаться падение давления в системе HEUI, что приводит к затрудненному запуску «на горячую».
Перегрев: Чувствителен к состоянию системы охлаждения. Нарушение работы термостатов или засорение радиатора быстро приводит к перегреву, что чревато деформацией ГБЦ.
Регламент обслуживания
Для обеспечения ресурса двигателя необходимо соблюдать следующие интервалы:
- Замена моторного масла и масляного фильтра: каждые 250–500 моточасов (в зависимости от условий эксплуатации).
- Замена топливных фильтров: каждые 500 моточасов.
- Проверка зазоров клапанов: каждые 2000 моточасов.
- Использование масел: допуск CAT ECF-3 или аналоги по спецификации API CJ-4/CI-4.
Ресурс двигателя
При соблюдении правил эксплуатации и своевременной замене качественных расходных материалов, ресурс двигателя до капитального ремонта составляет от 15 000 до 25 000 моточасов. Регулярная диагностика системы управления ADEM позволяет выявить отклонения в работе до момента критической поломки.
Отзывы
Пользователи отмечают высокую тяговитость двигателя на низах, что делает технику на его базе крайне эффективной при работе с грунтами. Главным недостатком называют высокую стоимость оригинальных компонентов топливной системы и необходимость тщательного подбора моторного масла. В профессиональной среде мотор считается «горячим» и требующим внимательного отношения к системе охлаждения.
Источники для дополнительной информации
- Caterpillar Operation and Maintenance Manual (OMM) для двигателей серии C9.
- Каталог запасных частей CAT SIS (Service Information System).
- Техническое руководство по диагностике системы HEUI.
