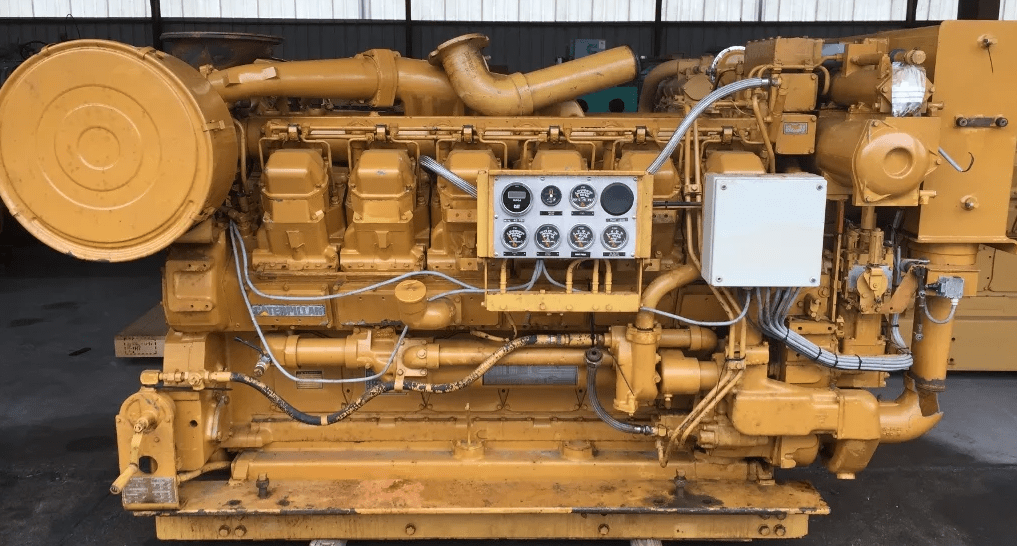

Двигатель Caterpillar 3512 представляет собой высокопроизводительную силовую установку V-образного типа, разработанную для эксплуатации в самых тяжелых промышленных и морских условиях. Благодаря 12 цилиндрам, внушительному рабочему объему и передовым системам электронного управления, данный ДВС обеспечивает стабильный крутящий момент и высокий КПД при выполнении критически важных задач. Статья подробно раскрывает технические параметры, конструктивные особенности и рекомендации по обслуживанию этого силового агрегата, что делает её исчерпывающим справочником для инженеров и механиков.
Обзор: история создания и промышленное назначение
Серия двигателей Caterpillar 3500, в которую входит модель 3512, была разработана как ответ на потребность горнодобывающей, нефтегазовой и судостроительной отраслей в компактных, но экстремально мощных агрегатах. История создания платформы уходит корнями в стремление компании Cat увеличить удельный показатель мощности на единицу объема без потери надежности. 3512-й мотор стал стандартом для мощных генераторных установок (ДГУ), карьерных самосвалов и буровых платформ.
Назначение двигателя — обеспечение бесперебойной работы в режиме 24/7. Его архитектура позволяет интегрировать его как в автономные силовые станции, так и в сложные гидравлические системы тяжелой спецтехники. Caterpillar позиционирует 3512 как гибкую платформу, доступную в различных спецификациях под конкретные нужды оператора, будь то пиковые нагрузки или долговременная работа на номинальной мощности.
Особенности конструкции
Конструкция двигателя базируется на прочном чугунном блоке цилиндров, рассчитанном на высокие циклические нагрузки. V-образная компоновка с углом развала 60 градусов способствует оптимальному балансу и снижению вибраций.
ГБЦ и ГРМ
Каждый цилиндр оснащен индивидуальной головкой блока (ГБЦ), что упрощает ремонт и дефектовку в полевых условиях. Механизм газораспределения приводится в действие шестеренчатым приводом, который отличается повышенной долговечностью по сравнению с ременными или цепными аналогами. Гидрокомпенсаторы отсутствуют, поэтому критически важным является соблюдение регламента регулировки тепловых зазоров клапанов.
Впрыск и наддув
Топливная система использует высокоточное электронное управление (ADEM), обеспечивающее оптимальный момент впрыска в зависимости от нагрузки. Турбонаддув в сочетании с системой охлаждения наддувочного воздуха (интеркулер) позволяет эффективно «накачивать» воздух в камеры сгорания, снижая термическую нагрузку на поршневую группу при сохранении высокой мощности.
Технические характеристики Caterpillar 3512
| Количество цилиндров | 12 | ||
| Конфигурация | V-образная | ||
| Диаметр цилиндра, мм | 170 | ||
| Ход поршня, мм | 190 | ||
| Рабочий объём, л | 51,8 | ||
| Степень сжатия | 13:1 | ||
| Режим работы двигателя* | А | С | Е |
| Выходная мощность, кВт (л.с.) | 955 (1298) | 1119 (1521) | 1342 (1824) |
| Скорость вращения коленвала, об/мин | 1800-1900 | ||
| Масляные фильтры | Полнопоточный, со сменным фильтрующим элементом | ||
| Топливные фильтры | Грубая и тонкая очистка (сепараторы) | ||
| Турбина | Турбонаддув, интеркулер наддувочного воздуха | ||
| Система охлаждения | Охлаждение наддувочного воздуха жидкостного типа | ||
| Объем системы охлаждения, л | 156,8 | ||
| Объем масляной системы, л | 310,4 | ||
| Водяной насос | Центробежный, с зубчатым приводом | ||
| Зарядный генератор | 24 В, 60 А | ||
| Пусковое устройство | Электрический стартер, 24 В | ||
| Габариты, мм (ДхШхВ) | 2675,8 х 1703 х 1719,6 | ||
| Вес, кг | 6078 (сухой вес) | ||
Технические характеристики Caterpillar 3512B
| Количество цилиндров | 12 | ||
| Конфигурация | V-образная | ||
| Порядок работы цилиндров | 1-12-9-4-5-8-11-2-3-10-7-6 | ||
| Диаметр цилиндра, мм | 170 | ||
| Ход поршня, мм | 190 | ||
| Рабочий объём, л | 51,8 | ||
| Степень сжатия | 14:1 | ||
| Режим работы двигателя | А | Б | С |
| Выходная мощность, кВт (л.с.) | 1118 (1519) | 1174 (1595) | 1230 (1672) |
| Скорость вращения коленвала, об/мин | 1800 | ||
| Масляные фильтры | Полнопоточный, со сменным фильтрующим элементом | ||
| Система охлаждения | Двухконтурная с отдельным контуром интеркулера | ||
| Объем системы охлаждения, л | 156,8 | ||
| Объем масляной системы, л | 310,4 | ||
| Вес, кг | 6078 | ||
Технические характеристики Caterpillar 3512C
| Количество цилиндров | 12 |
| Конфигурация | V-образная |
| Порядок работы цилиндров | 1-12-9-4-5-8-11-2-3-10-7-6 |
| Диаметр цилиндра, мм | 170 |
| Ход поршня, мм | 215 |
| Рабочий объём, л | 58,6 |
| Диапазон мощности | 1340–2366 л.с. |
| Скорость вращения коленвала, об/мин | 1600-1800 |
Модификации и режимы эксплуатации
Двигатель классифицируется по режимам нагрузки (IND):
- IND-A: Непрерывная работа на 100% мощности без перерывов.
- IND-B: Продолжительность работы при полной нагрузке до 80% времени.
- IND-C: Прерывистый режим, полная нагрузка до 50% времени.
- IND-D: Повторно-кратковременный режим, полная нагрузка до 10% времени.
- IND-E: Аварийный/пиковый режим, полная нагрузка до 5% времени.
Применяемость
- Буровые установки (нефтегазовый сектор)
- Промышленные измельчители и дробилки
- Строительная техника тяжелого класса
- Морские и речные суда (главные двигатели)
- Крановое оборудование
- Лесозаготовительная техника
- Горнодобывающая техника (самосвалы)
- Землеройная техника
- Стационарные электростанции (ДГУ)
- Траншеекопатели
- Насосные станции для перекачки нефтепродуктов
Типичные проблемы и неисправности
Несмотря на высокую надежность, при игнорировании регламента возникают следующие проблемы:
- Перегрев системы охлаждения: Зачастую связан с загрязнением радиаторов или неисправностью термостатов. Симптомы: падение мощности, уход в аварийный режим.
- Износ форсунок: При использовании некачественного дизельного топлива форсунки выходят из строя, что ведет к детонации и прогару поршней.
- Отказ электронных датчиков: Датчики давления масла и температуры охлаждающей жидкости чувствительны к вибрациям. Автоматика двигателя при их поломке мгновенно блокирует пуск или останавливает работу.
Регламент обслуживания
Регулярное ТО критично для долголетия двигателя. Используйте только масла с допусками ECF-3. Интервалы замены масла и фильтров зависят от наработки моточасов и нагрузки, обычно составляют от 250 до 500 часов при суровых условиях эксплуатации.
Ресурс двигателя
Ресурс до капитального ремонта при соблюдении всех регламентов и эксплуатации на качественном топливе составляет от 25 000 до 40 000 моточасов. При регулярном обслуживании блок цилиндров способен выдержать до 3-4 циклов капитального ремонта.
Отзывы
Агрегированные мнения операторов говорят о следующем: «Двигатель прощает многие ошибки, если следить за чистотой топлива и масла. Основная сложность — стоимость запчастей и необходимость качественной диагностики через фирменное ПО Caterpillar».
Источники для дополнительной информации
- Официальные руководства по эксплуатации (Operation and Maintenance Manuals, Caterpillar).
- Каталоги деталей (SIS — Service Information System).
- Техническая документация по электронным системам управления ADEM.
