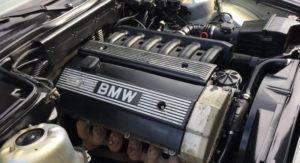

Двигатель BMW M50B20

Двигатель BMW M50B20 представляет собой рядный шестицилиндровый силовой агрегат, ставший технологическим прорывом баварского концерна в начале девяностых годов. Этот мотор пришел на смену устаревшей серии M20, предложив принципиально иную архитектуру ГБЦ и надежный чугунный блок, что обеспечило ему высокую популярность на вторичном рынке на десятилетия вперед. В данном материале подробно разобраны конструктивные особенности, технические параметры и слабые места этого двигателя, который устанавливался на ключевые модели BMW E34 и E36.

Обзор двигателя M50B20

Разработка серии M50 ознаменовала переход BMW к многоклапанным системам газораспределения в массовом сегменте. Двигатель M50B20 стал младшей моделью в линейке, где также представлены агрегаты рабочим объемом 2.4 и 2.5 литра. Основной задачей инженеров при проектировании была замена ременного привода ГРМ на более долговечную цепь и внедрение современной 24-клапанной головки блока цилиндров. Двигатель проектировался как надежная «рабочая лошадка» для моделей с индексом 20i, обеспечивая оптимальный баланс между экономичностью и плавностью работы, присущей рядным шестеркам.

Особенности конструкции

Блок цилиндров и поршневая группа

В основе конструкции лежит блок из чугуна, который отличается высокой жесткостью и устойчивостью к термическим нагрузкам. Межцилиндровое расстояние составляет 91 мм, а высота блока — 210 мм. Использование чугуна позволило избежать деформаций, характерных для алюминиевых блоков того времени при высоких нагрузках. Коленчатый вал обеспечивает ход поршня в 66 мм, что в сочетании с диаметром цилиндра 80 мм дает рабочий объем 1991 кубический сантиметр.

Головка блока цилиндров (ГБЦ) и ГРМ

ГБЦ выполнена из алюминиевого сплава и оснащена четырьмя клапанами на цилиндр. Впускные и выпускные клапаны управляются двумя верхними распределительными валами (DOHC). Одной из ключевых особенностей стала система гидрокомпенсаторов, избавившая владельцев от необходимости ручной регулировки тепловых зазоров клапанов. Привод распределительных валов осуществляется однорядной роликовой цепью, ресурс которой значительно выше, чем у зубчатых ремней предшественников.

Модернизация VANOS

В 1992 году появилась версия M50B20TU (Technically Updated). Основное отличие — система изменения фаз газораспределения VANOS на впускном валу. Это позволило улучшить тяговые характеристики на низких оборотах и оптимизировать расход топлива. Также были применены новые облегченные поршни, шатуны длиной 145 мм и клапаны с 6-миллиметровым стержнем, что снизило инерционные нагрузки и механические потери.

Технические характеристики

Модификации

• M50B20 (без VANOS): Выпускался с 1990 по 1992 год. Характеризуется простотой конструкции и отсутствием системы изменения фаз. Система управления Bosch Motronic 3.1.
• M50B20TU (с VANOS): Выпускался с 1992 по 1996 год. Обновленная версия с системой VANOS, облегченной поршневой группой и ЭБУ Siemens MS 40.1. Повышена экологичность и крутящий момент на низах.

Применяемость

• BMW 3-серии (E36) 320i
• BMW 5-серии (E34) 520i

Типичные проблемы и неисправности

• Утечки рабочих жидкостей: Из-за возраста двигателя прокладки клапанной крышки и поддона часто теряют эластичность, что приводит к появлению масляных «запотеваний» и течей.
• Система охлаждения: Двигатель крайне чувствителен к перегреву. Часто выходит из строя термостат или вискомуфта вентилятора, что при небрежном контроле может привести к деформации ГБЦ.
• Нестабильный холостой ход: Загрязнение клапана холостого хода (КХХ) или дроссельной заслонки — стандартная причина «плавающих» оборотов.
• Пропуски зажигания: Обычно связаны с выходом из строя индивидуальных катушек зажигания или наконечников свечей, которые со временем трескаются.
• Проблемы VANOS: Износ уплотнительных колец поршня системы VANOS приводит к появлению характерного «дизельного» рокота при работе двигателя и потере тяги.

Регламент обслуживания

Для поддержания двигателя в исправном состоянии рекомендуется проводить замену моторного масла каждые 7 000 – 10 000 километров, учитывая возраст автомобилей и возможный износ компонентов системы вентиляции картерных газов.

Объем масла и допуски

• Заправочный объем: 5.75 литра.
• Рекомендуемая вязкость: 5W-30 или 5W-40 (в зависимости от климата и пробега).
• Допуски: Соответствие стандартам BMW Longlife-98 или аналогичным спецификациям ACEA A3/B4.

Ресурс двигателя

При своевременном обслуживании и отсутствии критических перегревов ресурс M50B20 до первого капитального ремонта составляет в среднем 400 000 километров. Чугунный блок обладает большим запасом прочности, что позволяет проводить капитальный ремонт с расточкой цилиндров под ремонтные размеры поршней.

Практика эксплуатации

Владельцы и механики отмечают высокую ремонтопригодность M50B20. Двигатель хорошо поддается диагностике и не требует специализированного сложного оборудования.

• Плюсы: Отличная сбалансированность (отсутствие вибраций), высокая надежность цепного привода ГРМ, отсутствие капризных систем непосредственного впрыска.
• Минусы: Малая мощность для тяжелых кузовов (особенно для E34), склонность к перегреву при неисправностях системы охлаждения, сложности при диагностике износа VANOS на версиях TU.
• Сценарии: При городской эксплуатации мотор радует предсказуемостью, однако требует контроля уровня охлаждающей жидкости. На трассе двигатель долговечен, но для активных обгонов на пятой передаче часто не хватает крутящего момента.

Источники информации

• BMW AG: Service Manual M50 Engine Family (1990-1996).
• ETK (Elektronischer Teilekatalog) — оригинальный каталог запчастей BMW.
• Техническая документация по управлению двигателем Bosch Motronic 3.1 / Siemens MS 40.1.
